砂轮主轴支承装配结构设计

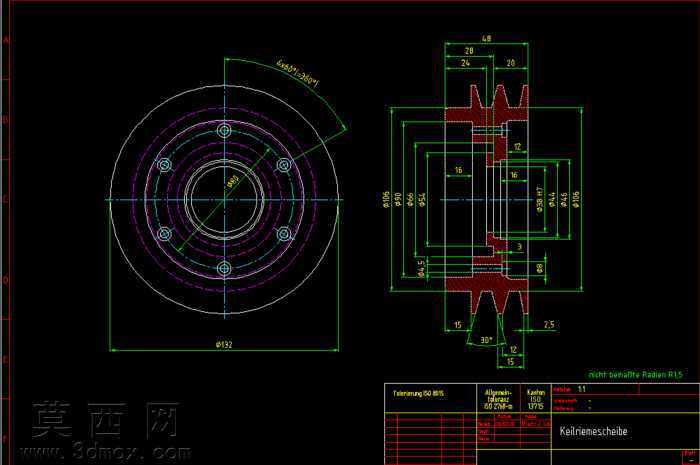

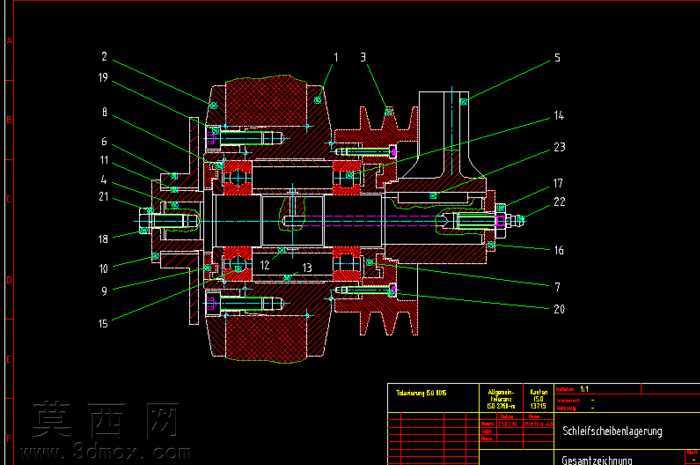

本作品为砂轮主轴支承装配结构的三维设计成果，建模过程严格遵循机械设计规范，先完成各组成零件的参数化建模，再按照装配约束关系完成整体组装，完整还原了磨床类设备核心的砂轮支承轴系结构。建模阶段针对轴类零件，采用旋转特征生成主轴主体结构，依次绘制键槽、轴肩、螺纹段等细部结构，保证各轴段直径、长度尺寸符合装配公差要求；针对箱体类支承壳体，通过拉伸、切除特征构建壳体腔体、安装孔、密封槽结构，预留轴承安装位与紧固件连接孔；针对滚动轴承、紧固件、密封件、带轮等标准件，按照国标参数完成建模，保证标准件规格与装配位尺寸完全匹配。装配过程严格按照实际装配工艺顺序，先将内侧轴承压装至主轴对应轴肩位置，加装内隔套与外隔套保证轴承游隙符合设计要求，再穿入支承壳体完成外侧轴承的装配，依次安装端盖、密封件、锁紧螺母完成轴系轴向定位，之后在主轴外伸端依次安装带轮、砂轮装夹法兰、锁紧结构，完成整体装配后校验各零件的干涉情况，调整配合间隙保证轴系转动无卡滞。材质设置上，主轴零件采用合金结构钢材质，赋予调质处理后的金属质感，表面设置磨削加工的粗糙度表现；壳体零件采用灰铸铁材质，表现铸造表面的哑光质感；轴承滚动体采用轴承钢高亮金属材质，紧固件采用发黑处理的金属质感，密封件采用橡胶材质的哑光深色表现，带轮采用铸铁材质，各零件材质区分清晰，便于识别不同部件的功能属性。结构设计上，该支承结构采用双支承角接触轴承配置，可同时承受径向载荷与轴向的磨削力载荷，轴系刚性充足，可满足高速磨削工况下的回转精度要求；密封结构采用接触式密封圈搭配防尘盖的组合设计，可有效阻挡磨削过程中的磨屑、切削液进入轴承腔体，延长轴承使用寿命；带轮传动端设置卸荷结构，可降低皮带张紧力对主轴弯曲变形的影响，保证主轴回转精度；各紧固件采用对称布置方式，保证装配受力均匀，端盖设置调整垫片，可在装配时调整轴承预紧力，适配不同转速工况的使用需求。整体设计完整覆盖了轴类部件从零件建模到装配校验的全流程，各结构细节均符合机械设计手册的相关规范，可用于磨头部件的结构参考、教学演示以及相关设备的改造设计参考。
