踏板车用RS24型液压弹簧减振器结构设计

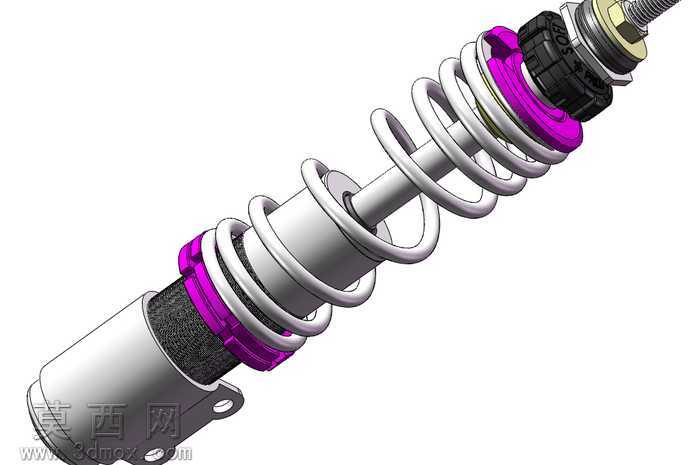

本作品为适配踏板车型的RS24型液压弹簧复合减振器三维建模成果，建模过程严格遵循实装部件的尺寸比例与装配逻辑，在三维建模环境中先完成核心部件的参数化草绘，以减振器的中心安装轴线为全局装配基准，依次构建下安装吊耳、液压缸筒、阻尼活塞杆、上下弹簧座、螺旋复位弹簧、阻尼调节旋钮、上安装连接头的独立零件模型。建模阶段对各部件的配合公差做了模拟预留，确保虚拟装配后各运动部件无干涉，可完整复现减振器的伸缩缓冲动作逻辑。材质渲染环节针对不同部件的实际材质做了区分设置：液压缸筒采用哑光银灰色金属材质，模拟铝合金阳极氧化后的表面质感，表面添加细微的磨砂纹理与使用磨损痕迹，提升真实感；螺旋弹簧采用亮面镀铬金属材质，还原弹簧钢抛光后的高反光特性，对弹簧的圈距、线径做了精准参数化设置，确保弹簧刚度的视觉表现符合实装规格；上下两端的紫色调节环采用硬质工程塑料材质，添加细微的颗粒质感区分于金属部件，还原改性尼龙材质的半哑光视觉效果；顶部的阻尼调节旋钮采用黑色橡胶包塑材质，表面添加防滑纹理与印刷标识细节，还原实件的调节操作结构；阻尼活塞杆表面做了高光镀铬处理，模拟活塞杆的高精度加工表面。结构设计上采用液压阻尼加螺旋弹簧的复合减振结构，下部液压缸筒内部预留了阻尼油腔、活塞阀系的装配空间，可直观展示阻尼力产生的结构逻辑；上下弹簧座设置了弹簧定位卡槽，避免弹簧在伸缩过程中发生偏移；顶部的调节旋钮结构可实现弹簧预紧力的调节，对应不同负载下的减振硬度调整需求；下安装吊耳设置了带衬套的安装孔，模拟实装时的橡胶衬套缓冲结构，减少安装位的硬接触冲击。建模过程中对所有部件的倒角、圆角细节做了还原，避免尖锐棱角不符合实际加工工艺的问题，各部件的连接关系完全参照实装结构，可用于踏板车改装配件的结构展示、安装模拟以及相关教学演示场景，完整呈现了这类小型车用减振器的内部构造与外部装配逻辑。
