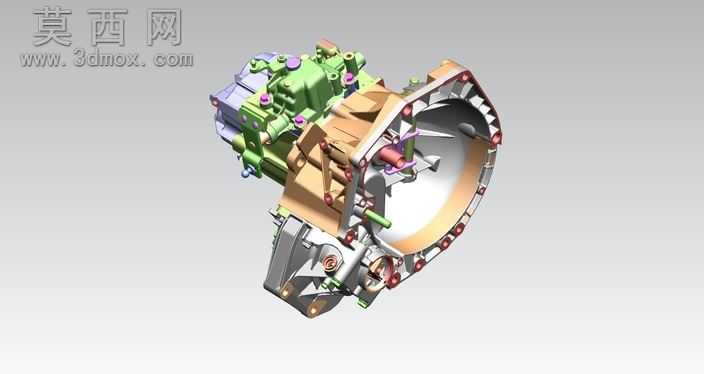

1.4T涡轮增压手动变速器齿轮箱

本款手动变速器齿轮箱为适配1.4L涡轮增压Multiair动力系统开发，建模过程严格遵循量产车传动部件的设计规范，完整还原了实体产品的装配逻辑与细节特征。建模阶段从传动系统的核心参数匹配入手，首先确定输入轴、输出轴、倒挡轴的中心距与各挡位齿轮的模数、齿比参数，确保各挡位传动比符合小排量涡轮增压发动机的扭矩输出特性，兼顾低速爬坡扭矩储备与高速巡航的燃油经济性。模型完整搭建了换挡机构、同步器组件、差速器总成、箱体连接结构等全部子部件，每一处螺栓孔位、密封槽、定位销的位置都与量产实物保持一致，可直接用于装配干涉校验与结构原理演示。渲染阶段针对不同部件的材质特性做了区分处理：箱体铸铝部分采用磨砂金属材质，还原压铸工艺带来的粗糙颗粒质感；换挡拨叉、同步环等钢制部件做了镀锌钝化的金属色泽处理，紧固件还原了发黑处理的哑光深灰质感；端盖密封垫、油封等橡胶部件采用半哑光的弹性材质表现，不同材质的光影反射参数经过反复调试，最终渲染图可以清晰区分不同功能的组件，直观展现产品的结构层次。设计过程中充分考虑了手动变速器的实际工况需求，齿轮啮合区域做了齿形修形的结构预留，同步器齿套与齿环的配合间隙符合换挡平顺性的设计要求，箱体的加强筋布局经过受力优化，可承受涡轮增压发动机大扭矩输出带来的载荷冲击，同时兼顾轻量化设计要求，在保证壳体强度的前提下尽可能削减非受力区域的壁厚。整个模型的装配层级清晰，各子部件可单独拆分查看，既可以作为汽车传动系统的教学演示模型，也能为变速器改装、逆向开发提供完整的结构参考，帮助设计者快速理解横置手动变速器的布局逻辑与设计要点。
