奥迪Quattro016变速箱传动结构三维模型

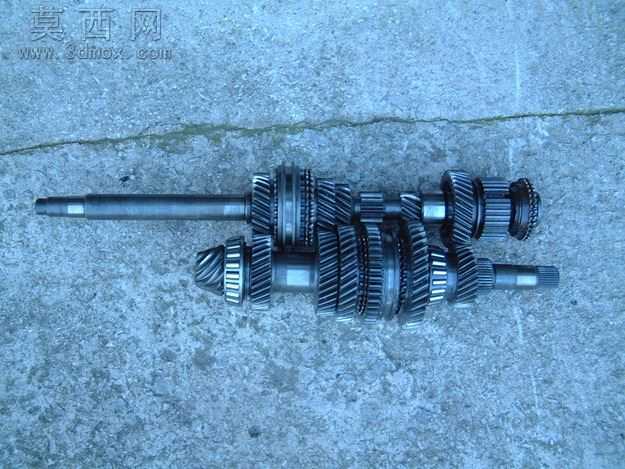

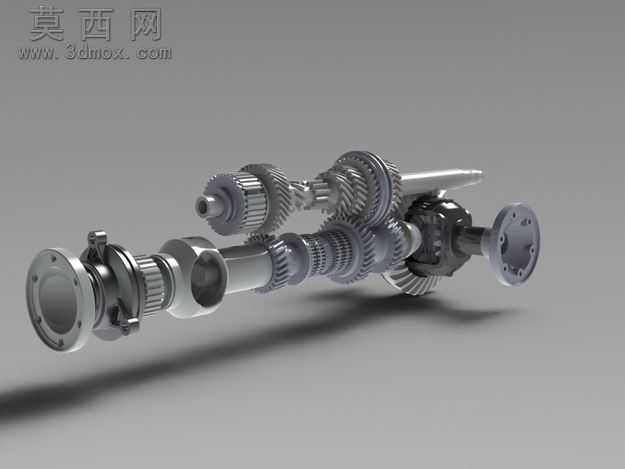

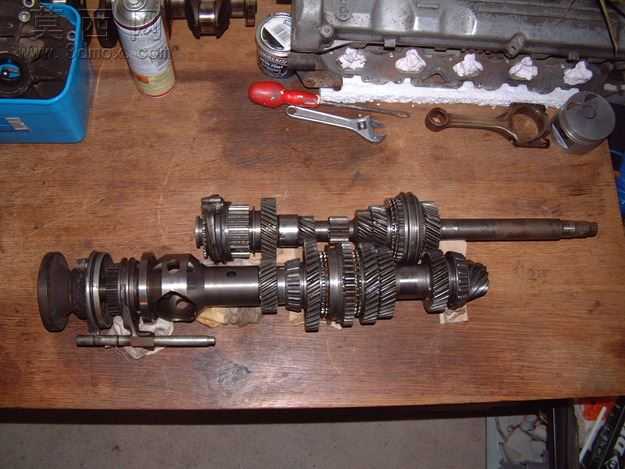

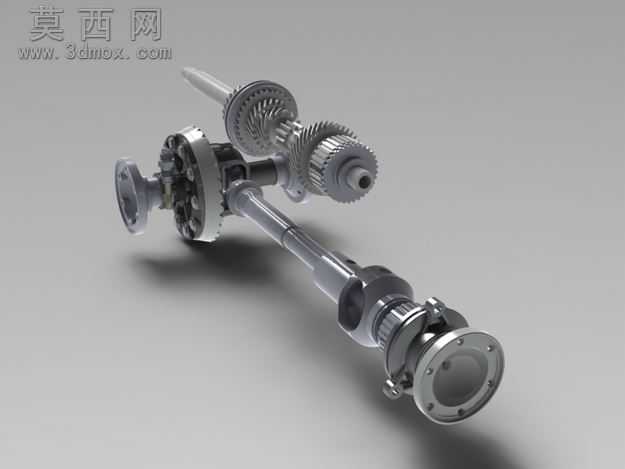

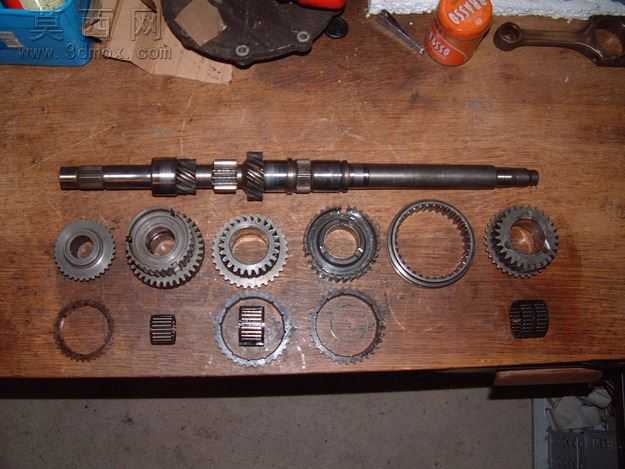

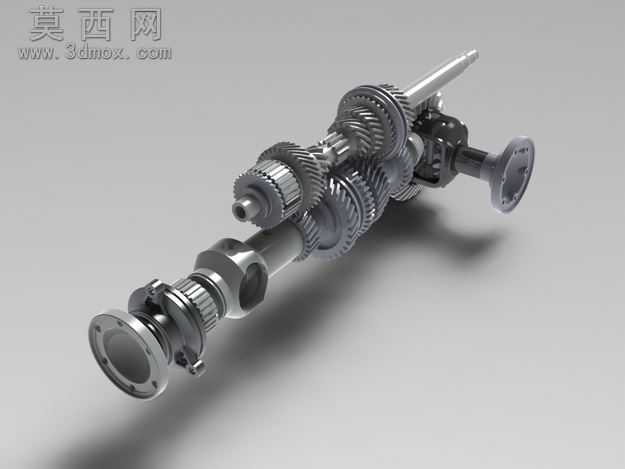

本模型为奥迪Quattro016变速箱完整传动总成，建模过程严格参考原厂传动系统的实物测绘参数，在三维建模环境中完成全零件的参数化构建，从输入轴、各档位传动齿轮、同步器组件到中央差速器、输出法兰的每一处结构都做了1:1比例还原，没有对核心传动结构做简化省略。建模阶段首先搭建传动系统的基准轴线，对齐输入轴、中间轴、输出轴以及差速器的安装同轴度，确保各轴系的空间位置完全匹配实车的动力传递路径；每一个齿轮的齿形参数、模数、压力角、螺旋角都经过参数校准，啮合齿面的接触位置经过反复调整，还原真实齿轮副的啮合状态，同步器的齿套、齿毂、滑块等细小零件也完整建模，还原换挡机构的动作逻辑。渲染阶段采用金属材质体系，针对轴类零件的调质钢质感、齿轮表面的渗碳淬火哑光金属质感、法兰连接件的镀锌亮面质感分别调整材质参数，搭配柔和的影棚布光，清晰呈现各零件的轮廓边界与装配关系，不同材质的反光度、粗糙度差异都做了区分，让整体渲染效果贴近实物的视觉质感。模型完整还原了Quattro四驱系统的中央传动结构，差速器内部的行星齿轮、半轴齿轮、差速器壳体都做了独立建模，清晰展示动力从输入轴进入后，经过档位齿轮组变速，再通过差速器分配到前后输出端的完整传递路径，各零件之间的装配间隙、配合关系都按照真实机械设计公差设置，既可以直观展示变速箱的内部构造，也可用于汽车传动系统的教学演示、结构原理讲解，或是作为整车传动系统匹配设计的参考素材，帮助理解横置四驱变速箱的动力分配逻辑与机械构造特点。
