衬衫纽扣注塑成型模具结构设计

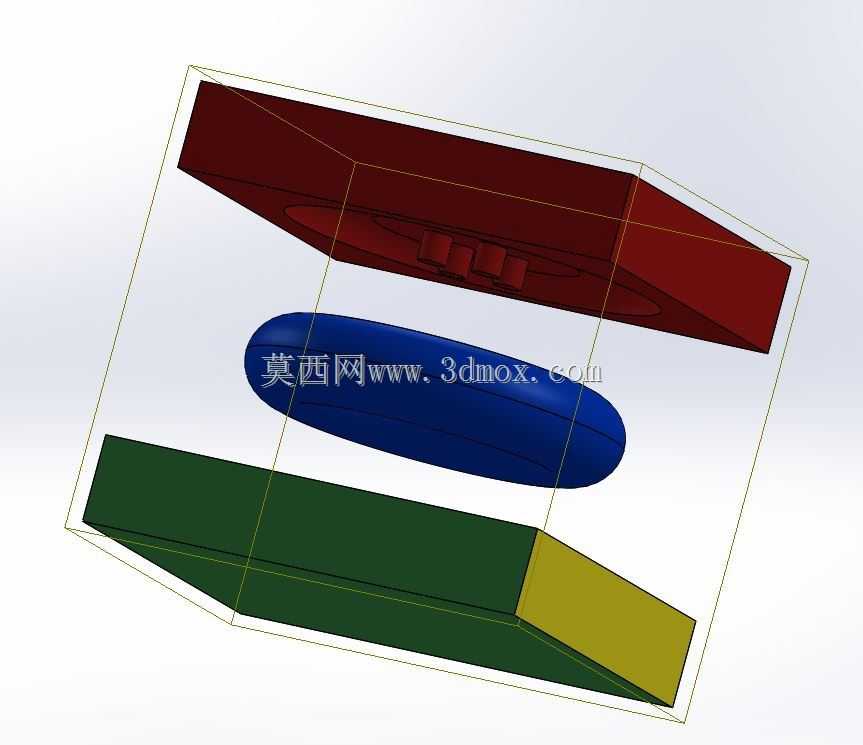

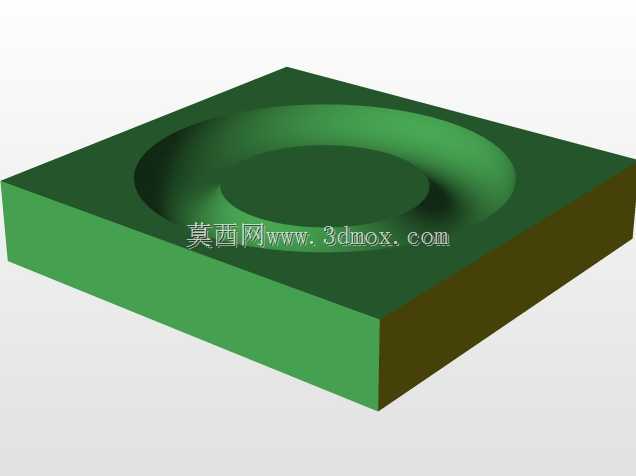

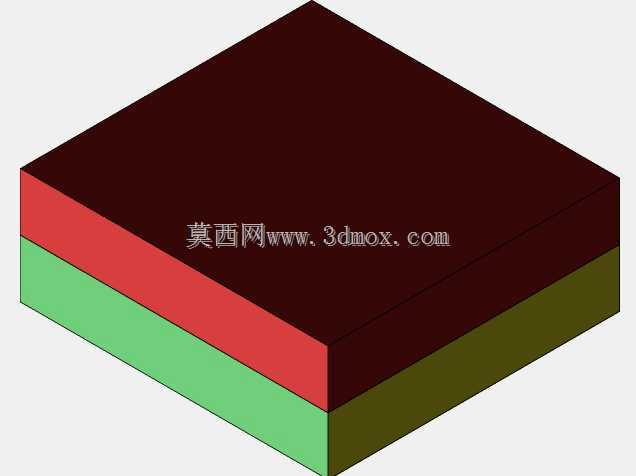

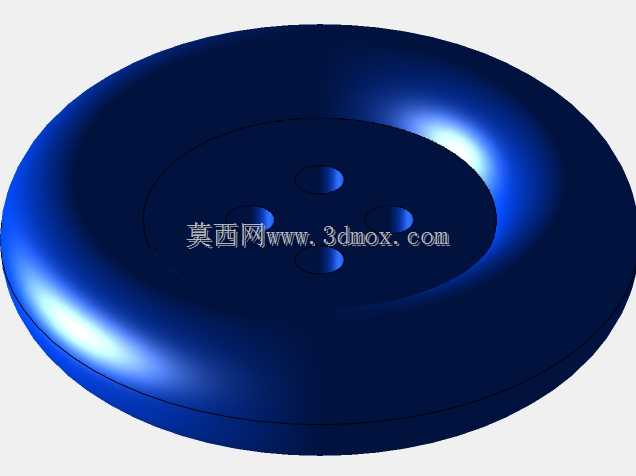

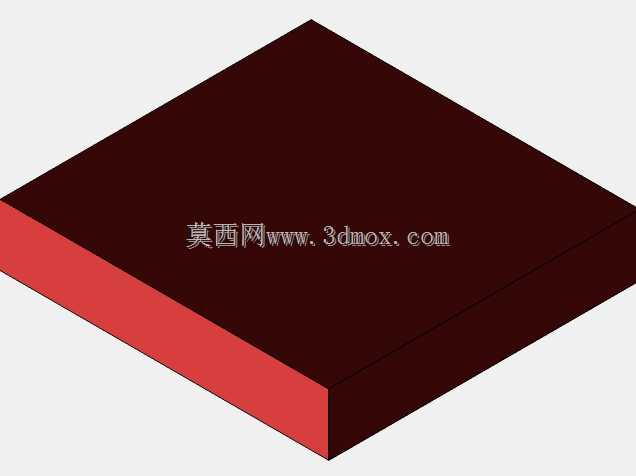

这套模具针对服饰配件领域的衬衫纽扣量产需求开发，核心服务于小型塑胶服饰配件的注塑成型工序，适配常规卧式注塑机的安装规格，模架采用标准龙记模坯尺寸，整体闭合高度控制在280mm范围内，可直接适配锁模力120T-160T的通用注塑设备，无需额外修改设备拉杆间距与安装孔位。从结构设计逻辑来看，整套模具采用两板模直浇口进胶方案，分型面选取在纽扣最大轮廓的投影平面处，既可以保证开模后产品顺利留在动模侧，也能避免分型面错位导致的产品飞边问题，模仁部分采用整体镶拼结构，上下模仁分别嵌入定模板与动模板的模框内，后期维护时可单独更换磨损的模仁镶件，无需整体报废模架，大幅降低量产阶段的维护成本。模腔布局采用1出16的对称排布方式，进胶平衡经过模流分析验证，所有模腔的填充时间差控制在0.02s以内，可保证每模产出的纽扣尺寸一致性，避免出现个别模腔填充不足、飞边或者缩水的缺陷。冷却回路采用环绕式水路设计，水路直径8mm，距离模腔壁的距离保持在12-15mm区间，进出水接头设置在模具非操作侧，避免与注塑机的操作侧管线干涉，冷却介质采用常规25℃冷却水时，单模成型周期可控制在18s以内，满足大批量量产的效率要求。顶出结构采用顶针顶出方案，顶针位置布置在纽扣背面的非外观面区域，顶针直径3mm，顶出行程15mm，顶出时受力均匀，不会在纽扣外观面留下顶出痕迹，保证产品外观面的光洁度要求，无需后续额外的抛光打磨工序。排气槽开设在分型面的熔体填充末端，排气槽深度0.02mm，宽度6mm，可快速排出模腔内的空气，避免产品出现烧焦、缺胶等成型缺陷。这套模具的成型零件采用S136模具钢制作，淬火硬度达到HRC48-52，具备良好的抛光性能与耐磨性能，可满足长期量产的使用寿命要求，导柱导套采用标准件装配，开合模导向精度控制在0.02mm以内，避免长期开合模出现模仁错位的问题。在实际生产场景中，这套模具可直接适配常规PP、ABS、POM等服饰纽扣常用塑胶原料，成型后的纽扣尺寸精度可达到MT5级标准，完全满足衬衫配件的装配公差要求，无需二次加工即可直接进入后续的表面处理与装配工序。
