套筒与开口销接头装配结构设计

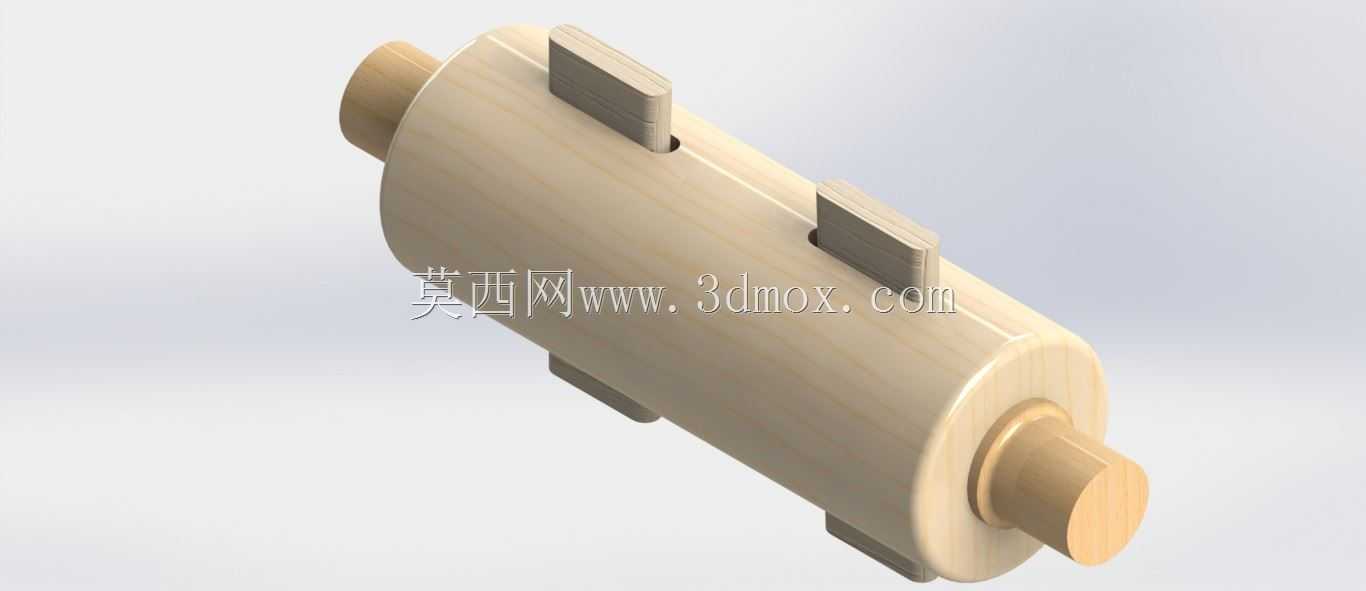

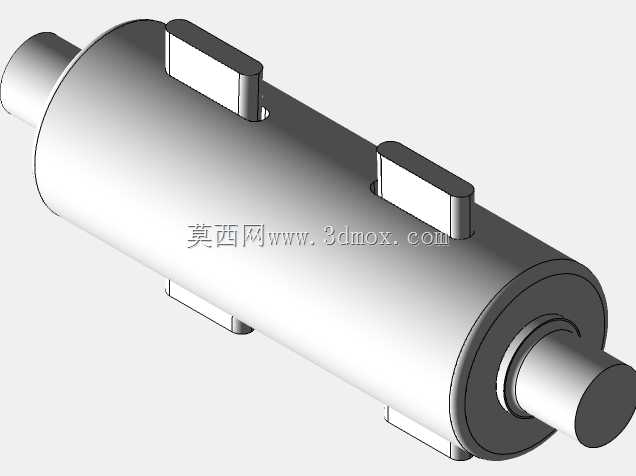

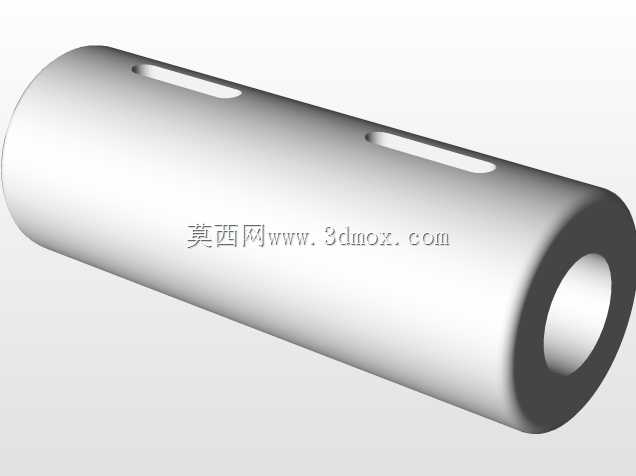

这类套筒与开口销组合的接头结构，在轻工输送线、小型农用机具、通用传动机构里应用极广，核心作用是实现轴类部件的周向传动与轴向限位，避免传动过程中轴套发生窜动脱落。从结构设计逻辑来看，套筒本体采用等壁厚圆柱主体设计，两端预留同轴轴颈用于对接配套轴件，筒身均匀分布的凸块结构是周向传力的核心，能和对接部件的卡槽形成嵌合，传递扭矩过程中受力均匀，不会出现单点应力集中的问题。开口销的安装位设置在套筒两端轴颈的径向通孔位置，安装完成后开口销张开尾部，就能牢牢限制套筒在轴向上的位移，哪怕设备运行中存在持续振动，也不会出现松脱移位的故障。做这类结构的三维设计时，首先要明确安装边界：套筒的总长要匹配安装工位的轴向空间，两端轴颈的直径要和对接轴的安装孔保持过渡配合公差，既不能过紧导致装配困难，也不能过松出现传动晃量。筒身凸块的尺寸要和对接卡槽的槽宽、槽深匹配，预留合理的装配间隙，保证嵌合顺畅的同时，传动过程中不会出现冲击异响。开口销的孔径要匹配对应规格的销件尺寸，孔位距离轴颈端面的距离要满足开口销安装后的张开空间，避免销尾和相邻部件发生运动干涉。实际应用场景里，这类结构常被用在低速轻载的传动链路中，比如小型包装设备的辊筒传动连接、农用脱粒机的传动轴对接、手动工装的传动杆连接部位，相比键连接结构，它的加工难度更低，装配和拆卸都更便捷，不需要额外的拉马、拔销器等专用工具，日常维护更换配件的效率更高。设计过程中还要注意，套筒的内壁要做同轴度公差约束，保证两端轴颈和筒身的同轴度误差控制在合理范围内，避免装配后出现传动别劲、运转卡滞的问题。筒身凸块的根部要做小圆角过渡，减少应力集中，避免长期传力后出现凸块根部断裂的失效问题。开口销的安装孔要做去毛刺处理，防止装配时刮伤销件表面，影响销件的连接强度。这类结构的选材通常根据载荷大小确定，轻载场景下可以选用硬质工程塑料或者普通碳素钢，重载场景下则需要选用合金结构钢并做调质处理，提升整体的强度和耐磨性能。建模过程中要先完成套筒本体的特征绘制，再依次添加凸块、轴颈、销孔等结构，最后完成开口销的装配约束，验证整体的装配间隙和运动干涉情况，确保结构落地加工后能直接装配使用，不需要二次修配。
