承插式开口销连接接头结构设计方案

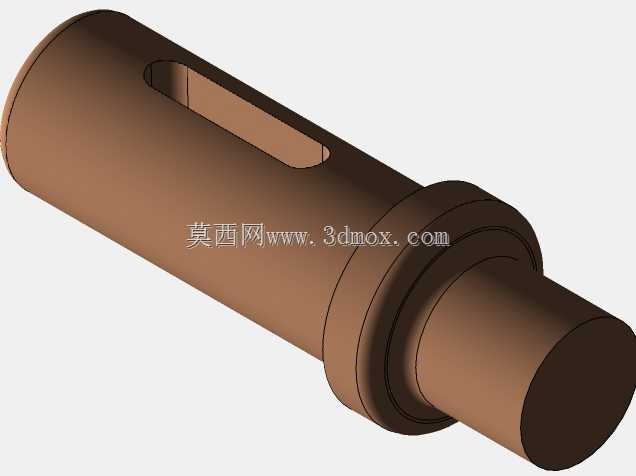

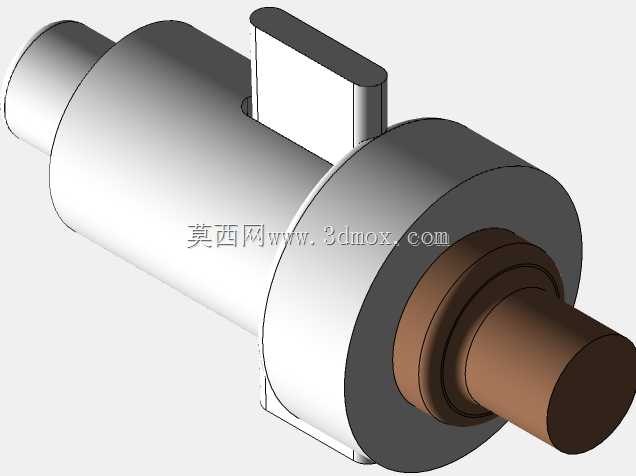

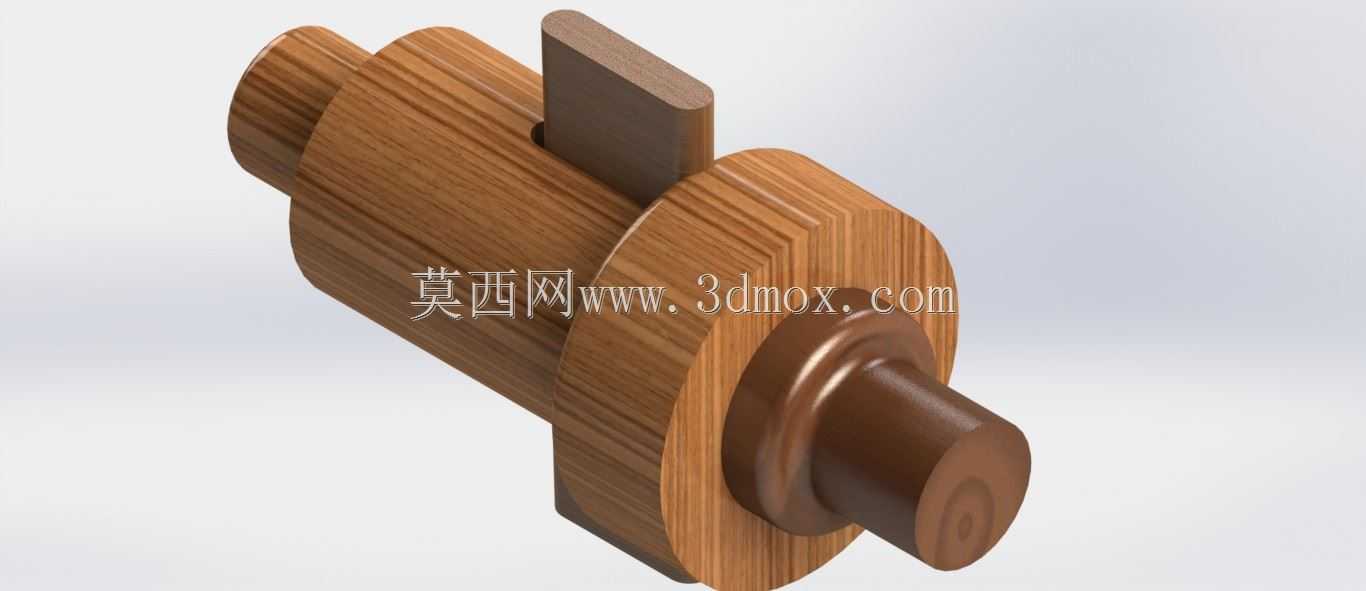

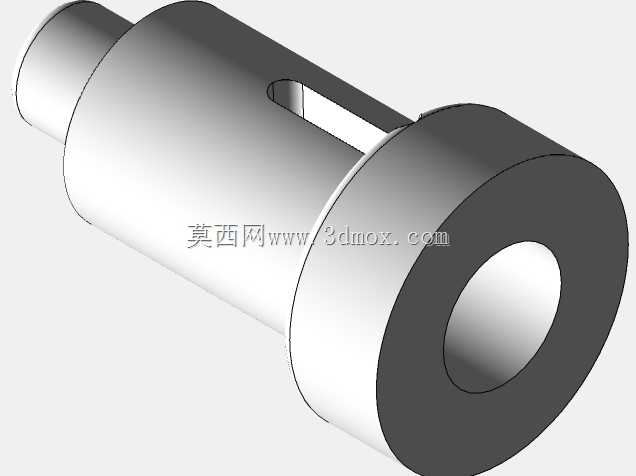

这类承插式开口销接头在低压流体输送管路、轻型传动轴系的快装场景中应用十分广泛，尤其在农用灌溉管路、小型设备气动回路、轻工生产线的辅助传动节点上，能兼顾连接可靠性与拆装便捷性，不需要额外的焊接或螺纹攻丝工序，现场作业时仅需配套对应规格的开口销即可完成锁紧固定，大幅降低现场安装的工时消耗。从结构功能来看，接头主体采用阶梯轴式的承插结构，一端的外圆段可直接插入对应内径的管材或轴套内部，配合中段的限位凸台实现插入深度的精准定位，避免安装时出现插入过深堵塞流道、或是插入量不足导致连接强度不够的问题；凸台旁侧开设的径向销孔，与插入段上的对应销孔对齐后穿入开口销，即可实现轴向与周向的双重锁止，防止设备运行过程中接头受轴向力脱出、或是受扭矩作用发生相对转动。设计过程中首先要匹配安装边界的尺寸约束，承插段的外圆公差需按照间隙配合选取，保证现场安装时无需借助重型工具即可手动插入，同时配合间隙不能过大，避免流体输送场景下出现泄漏、或是传动场景下出现旷量引发的振动；销孔的位置需要避开接头的应力集中区域，设置在距离凸台端面足够距离的位置，防止受载荷时销孔处出现应力开裂，开口销展开后的两翼需要贴合在接头外圆表面，避免运转过程中剐蹭周边的其他零部件。外形上接头整体为回转体结构，仅在销孔位置做径向开孔，没有多余的突出结构，安装后整体占用的径向空间较小，适合布局紧凑的设备内部使用；承插端的端部做了小角度倒角处理，既方便安装时快速对准配套的管材或轴套，也能去除端部的加工毛刺，避免安装时割伤操作人员或是刮损配套件的内壁。实际选型应用时，需要根据配套的管材内径、传递的扭矩或是管路的工作压力来确定接头的各段直径与销孔直径，当用于传动场景时，需要校核销孔处的抗剪切强度，保证开口销的承载能力能覆盖设备的峰值载荷；当用于流体输送场景时，可在承插段外圈配套密封圈安装槽，加装O型圈实现密封，适配不同压力等级的输送需求。这类接头的结构没有复杂的曲面特征，加工时仅需车削、钻孔两道核心工序即可完成主体加工，开口销为标准件可直接采购配套，整体制造成本较低，同时后期维护更换十分便捷，当出现磨损或损坏时，仅需拔出开口销即可拆下接头更换，不需要对周边的配套管路或轴系做大规模拆解，非常适合需要定期维护拆装的设备节点使用。
