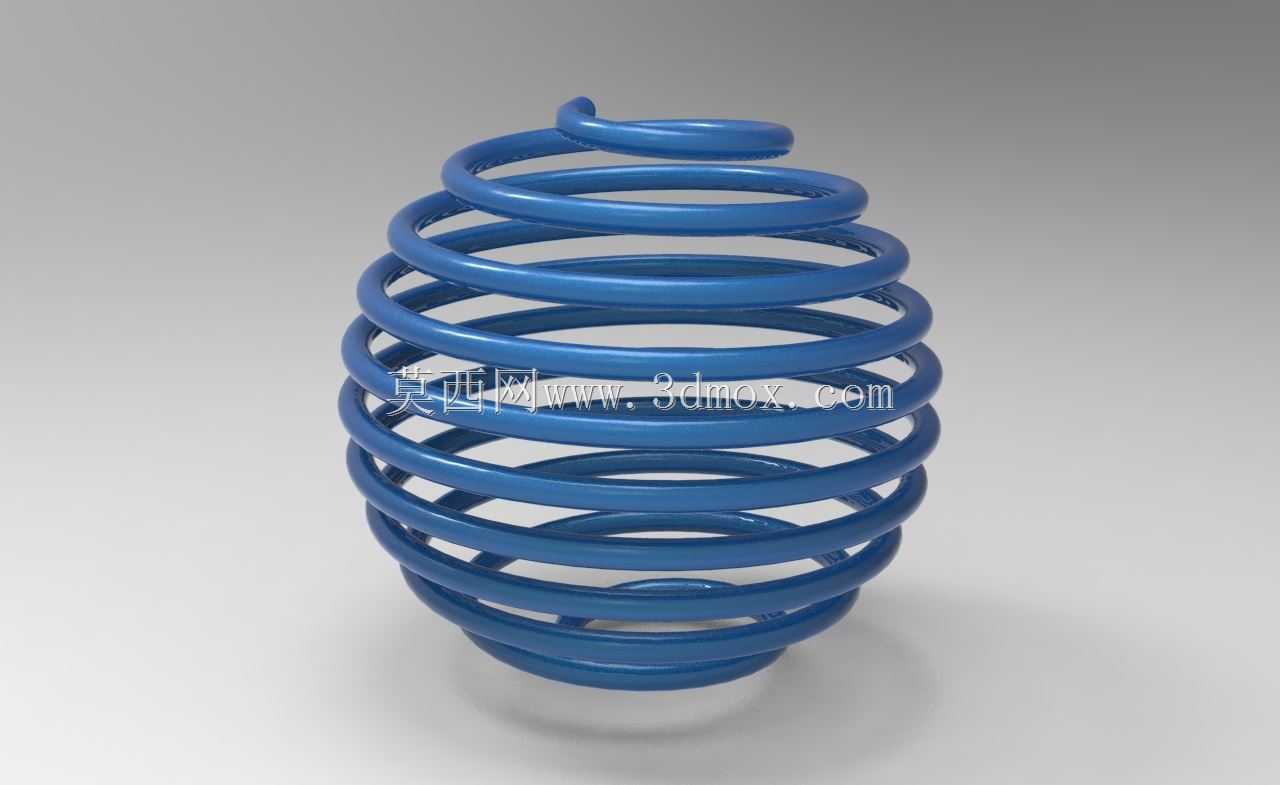

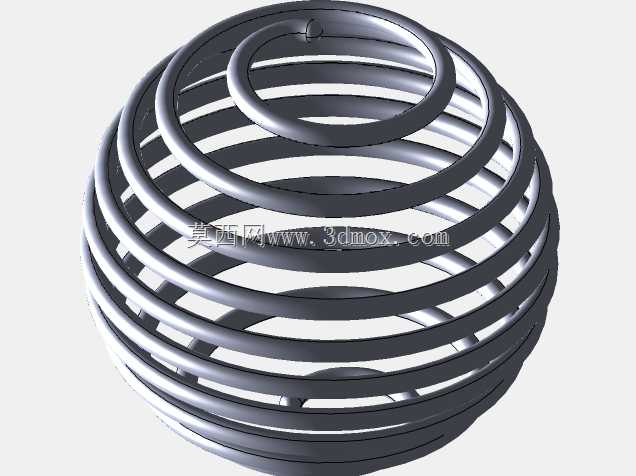

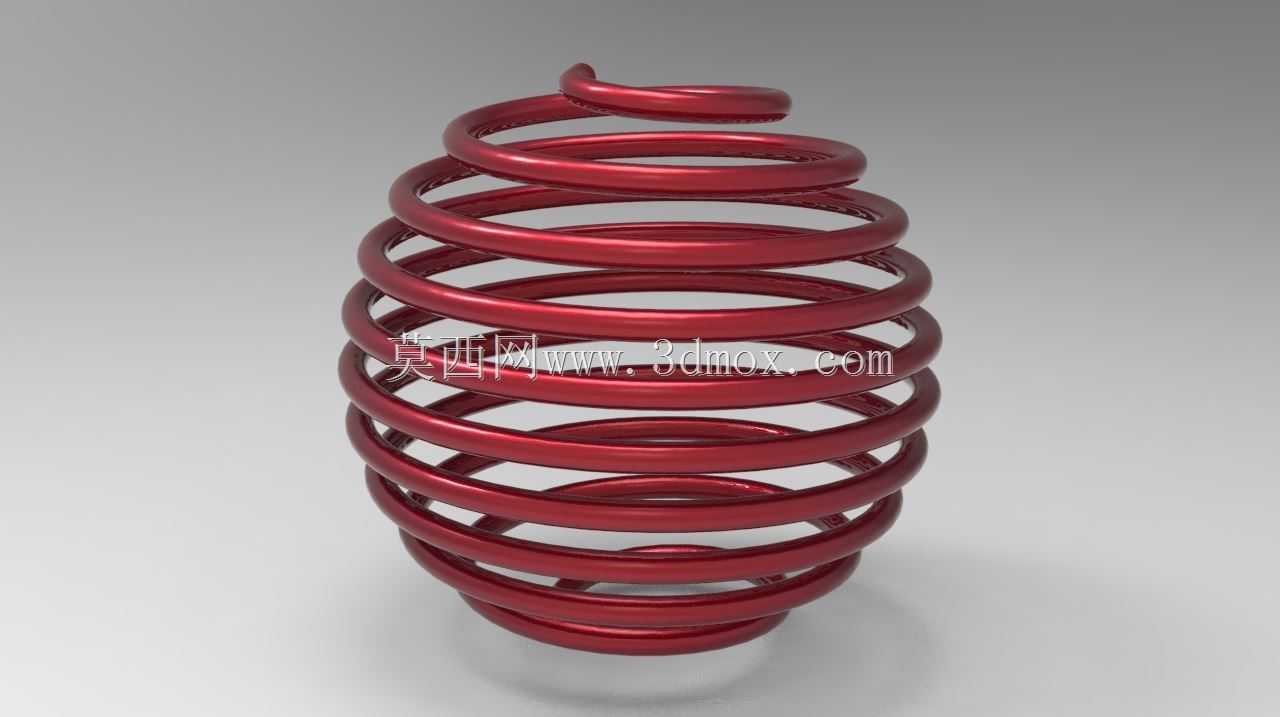

球形螺旋弹簧结构三维设计作品

这类球形螺旋弹簧在日常工程场景中有着不少细分应用，最常见的是在小型缓冲限位结构里，比如便携设备的减震支撑、小型玩具的弹性复位结构，还有部分轻工设备里的柔性定位组件，和常规圆柱螺旋弹簧不同，它的球形轮廓能在多方向受力时提供更均匀的弹性反馈，不会像圆柱弹簧那样容易出现侧向偏载失稳的问题。

从设计逻辑来看，整个簧体采用等螺距变径螺旋线扫掠生成，螺旋线从两端的小直径收口逐步过渡到中部最大直径，整体形成对称的椭球轮廓，簧丝截面选用标准圆形截面，在保证弹性形变能力的同时，也能兼顾加工时的卷制成型难度，不需要定制特殊截面的簧丝材料，常规弹簧钢丝就可以完成加工。设计时需要重点把控几个边界参数：首先是整体外轮廓的最大直径，这个尺寸直接决定了它的安装容纳空间，在配套结构设计时，安装腔的内径要比弹簧最大外径预留0.8到1.2毫米的间隙，避免弹簧受压形变时和腔壁发生摩擦卡滞；其次是两端收口的小端直径，这个尺寸要和配套的定位座匹配，通常小端会套在定位凸台上，防止弹簧受侧向力时发生移位。

在功能特性上，这种球形弹簧的刚度呈现非线性变化，初始受压时刚度较低，能提供柔和的缓冲效果，当压缩量超过整体高度的三分之一后，簧圈开始逐步接触贴合，刚度会快速上升，能起到硬限位的作用，这种变刚度特性刚好适配很多需要“软接触硬限位”的场景，比如小型柜门的缓冲碰珠、手持设备的防摔支撑脚，还有部分精密仪器的隔震支座。设计过程中要注意簧圈之间的初始间隙，不能过小，否则初始压缩阶段就会出现簧圈并圈，失去软缓冲的效果，也不能过大，否则整体压缩行程会超出设计预期，无法起到限位作用。

另外在安装适配性上，因为整体是对称球形结构，安装时不需要区分上下方向，两端的收口结构一致，正反安装都能达到相同的弹性效果，能降低装配时的对位难度，适合自动化装配生产线的快速组装需求。和同刚度的圆柱弹簧相比，它的压缩行程更大，在相同安装高度下能吸收更多的冲击能量，而且多方向受力的一致性更好，当受到斜向冲击力时，不会出现圆柱弹簧常见的侧向弯折问题，使用寿命更长。在建模过程中，螺旋线的生成要保证曲率连续过渡，不能出现直径突变的拐点，否则卷制时会在拐点处产生应力集中，使用过程中容易在拐点位置发生断裂，扫掠簧丝的时候要保证截面始终和螺旋线切线方向垂直，避免出现簧丝扭曲的问题，保证加工出来的弹簧各圈间隙均匀，受力一致。
