钩头开口销式机械连接接头结构设计

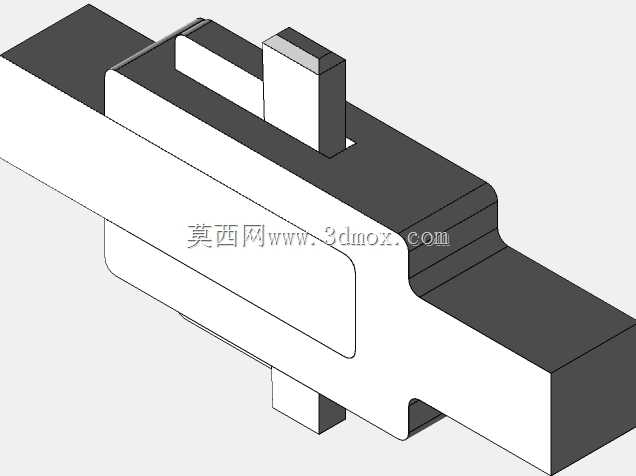

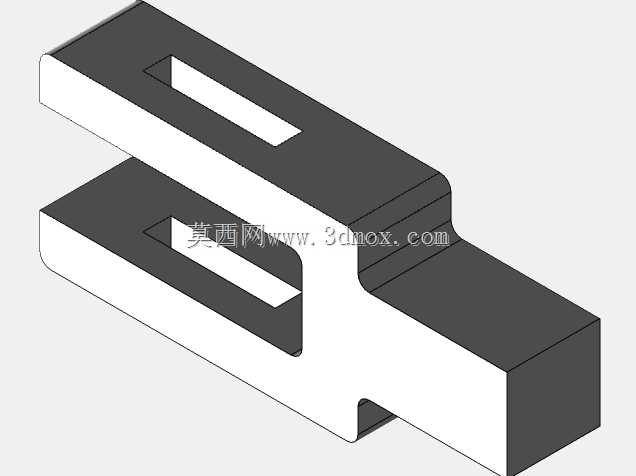

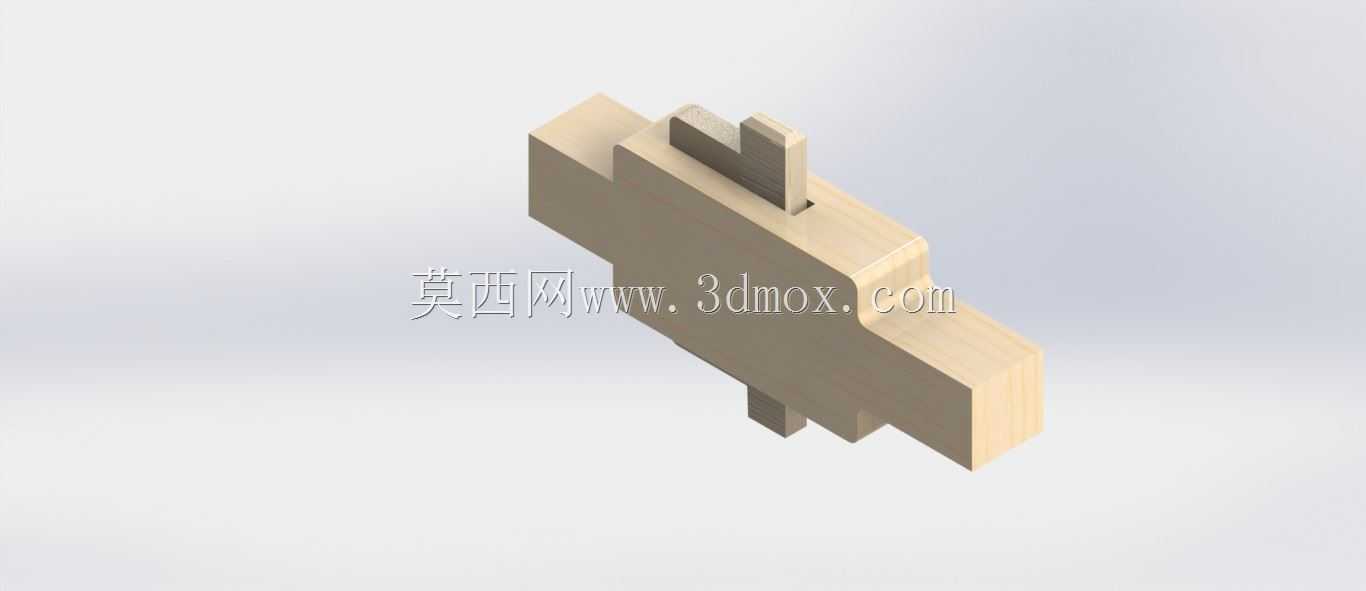

这类钩头搭配开口销的接头结构，在轻工输送线、小型工装夹具、非标自动化设备的杆件连接环节应用十分普遍，核心作用是实现两个传力杆件的快速对接与可靠锁止，避免设备运行过程中连接部位出现松脱、错位的问题。从实际使用场景来看，这类接头常被用在需要频繁拆装的连杆传动部位，比如小型包装设备的摆杆连接、工位治具的快换连接杆、仓储分拣设备的拨杆对接位置，不需要额外配备复杂的锁紧工具，仅通过开口销穿入对应销孔就能完成锁止，拆装效率比传统螺纹连接高出不少，也能避免螺纹在反复拆装过程中出现滑牙失效的问题。设计这类接头的时候，首先要明确对接杆件的传力载荷上限，钩头的咬合深度需要根据杆件的受力方向做匹配，若接头主要承受轴向拉力，钩头的承力斜面需要做1:10的斜度导向，既方便对接时的快速导入，也能保证受拉时钩头不会从对接槽内滑脱；开口销的安装孔位置需要避开钩头的应力集中区域，孔边要做0.2mm的倒角处理，避免销孔边缘在交变载荷下出现应力裂纹。外形尺寸方面，这类接头的主体截面多采用矩形结构，相比圆形截面的接头，矩形结构在安装后能自动限制周向转动，不需要额外添加防转销，安装边界需要预留出开口销的拆装空间，销孔外侧至少要留出8mm的操作间隙，方便用尖嘴钳完成开口销的掰开与拆卸动作。钩头的卡槽宽度要比对接杆件的配合尺寸大0.1-0.15mm，既保证装配时的顺畅度，也不会因为间隙过大导致连接后出现明显的晃动量；开口销选用标准弹性钢材制作，安装后两个支脚需要分别向两侧掰开至与接头端面贴合，避免设备运行过程中开口销受振动脱出。从装配逻辑来看，这类接头的设计遵循了快装快拆的工程需求，没有多余的冗余结构，所有的尺寸设计都围绕实际装配操作的便利性展开，比如钩头端部做了30度的导入倒角，对接时不需要完全精准对位就能顺利滑入卡槽，适合设备现场快速更换杆件的作业场景；接头的主体部分没有复杂的曲面结构，采用常规的铣削加工就能完成制作，加工成本低，后期维护更换也十分方便，不需要定制特殊的加工刀具。在实际选型应用时，需要根据连接部位的振动频率调整开口销的直径，振动频率较高的工位要选用直径稍大的开口销，同时可以在销孔位置添加薄垫片，减少开口销与孔壁之间的磨损，延长接头的整体使用寿命。
