在中小功率传动系统的轴系连接场景里,半重叠套筒联轴器是应用频次较高的刚性连接部件,常见于轻工输送设备、小型机床进给机构、农用机械辅传系统这类对同轴度要求较高、传动载荷平稳无强冲击的工况中,主要作用是实现两根同轴线排布轴的扭矩传递,同时补偿安装过程中残留的极小量轴向、径向偏差,相比凸缘联轴器这类分体式刚性连接件,半重叠套筒结构的零件数量更少,转动惯量更低,在高速轻载的传动场景下动平衡表现更稳定。

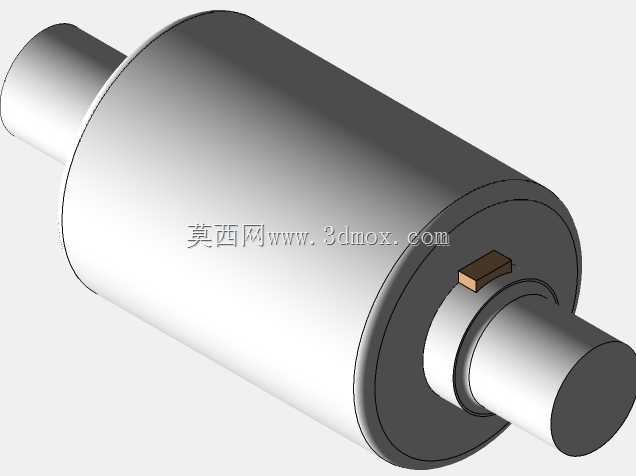

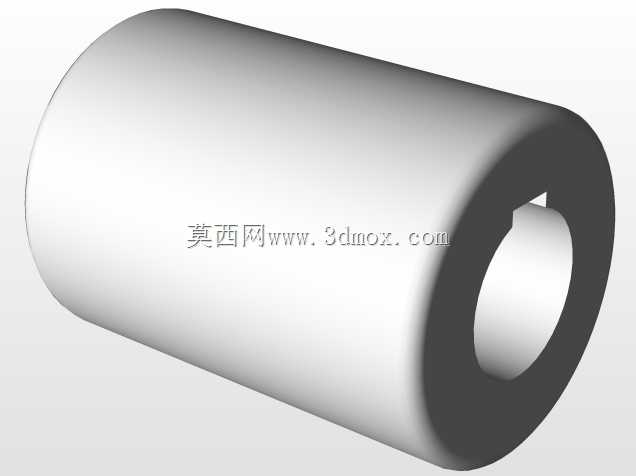

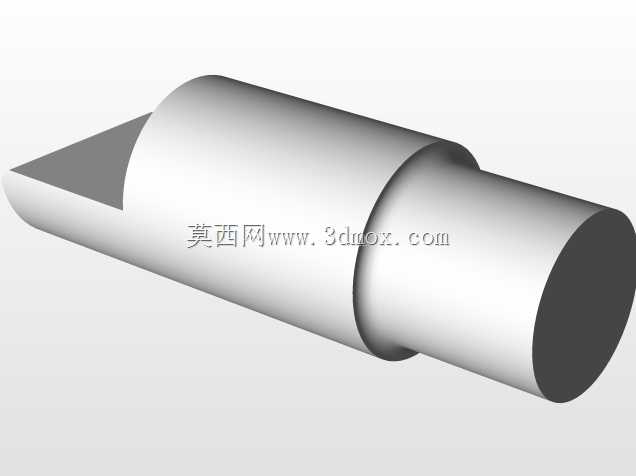

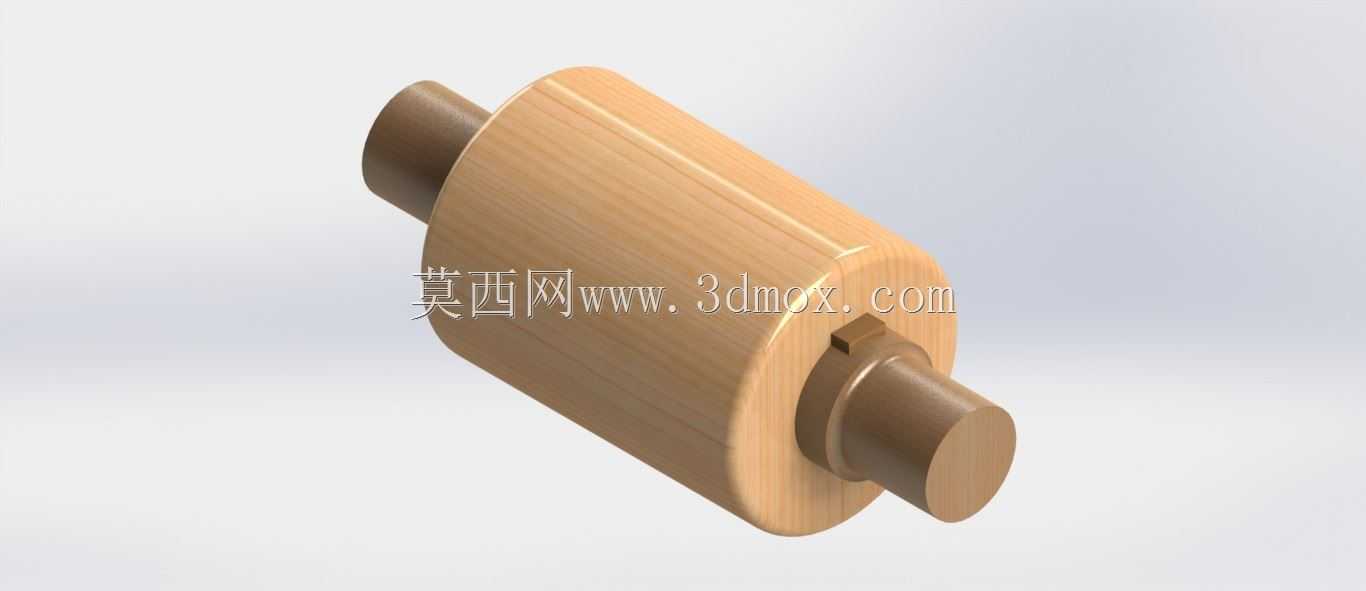

从结构功能来看,这款联轴器的核心主体为整体式套筒结构,采用半重叠的轴孔配合设计,两端轴孔分别与主动轴、从动轴形成过渡配合,配合段设置平键槽来传递扭矩,避免轴与套筒之间出现周向打滑;套筒外壁做了等直径的圆柱面设计,没有多余的凸起结构,安装时不需要额外预留螺栓装拆的操作空间,径向安装边界仅比轴径大30%-40%,适合安装空间紧凑、径向尺寸受限的传动点位。设计过程中优先考虑了装配工艺性,套筒两端的轴孔入口处做了1×45°的倒角引导,装配时不需要额外修磨轴端就能顺利推入配合位置,键槽的位置采用对称排布,保证套筒整体的质量分布均匀,减少高速转动时的偏心振动。
实际选型应用时需要注意,这类套筒联轴器不适合存在较大径向偏移、角向偏移的轴系连接,也无法缓冲传动过程中的冲击载荷,因此在载荷波动较大的工况下需要搭配过载保护结构使用;安装时要保证两根连接轴的同轴度误差控制在0.05mm以内,避免配合面出现偏磨导致的早期失效。套筒的轴向长度根据配合轴径做匹配设计,通常单端轴孔配合长度为轴径的1.2-1.5倍,半重叠段的长度占套筒总长度的15%左右,既保证足够的配合接触面积传递额定扭矩,又不会因为套筒过长增加轴系的额外悬臂载荷。建模过程中对配合面的公差做了对应设定,轴孔采用H7/k6的过渡配合公差,键槽宽度采用H9公差,能够直接对接常规的机械加工工艺要求,不需要二次调整尺寸就能用于生产加工参考。
