螺旋千斤顶机械结构三维设计

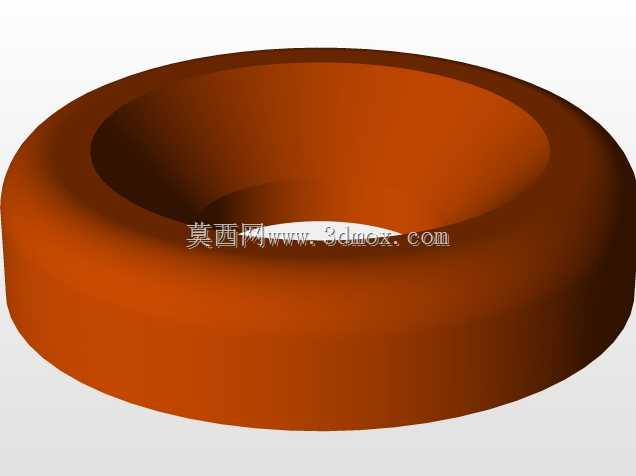

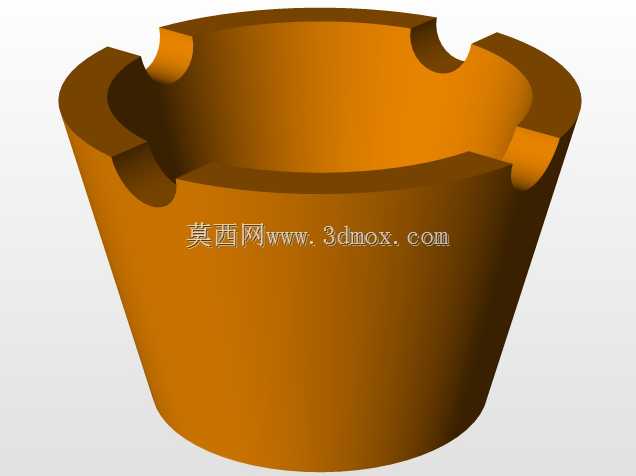

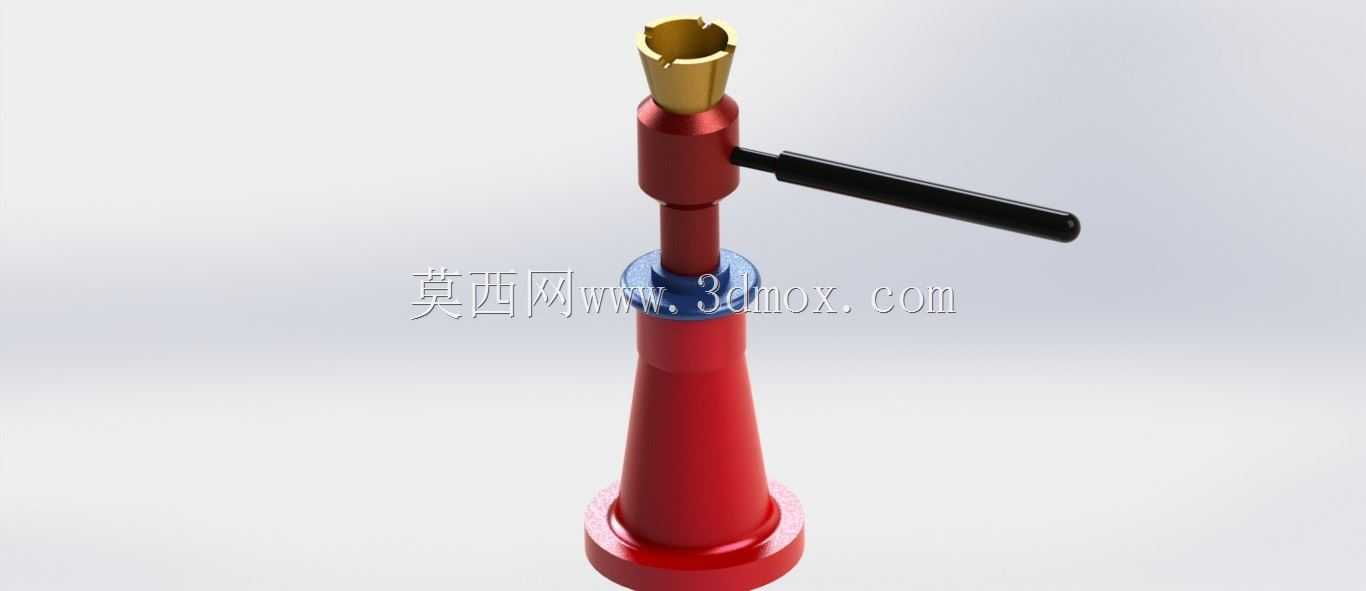

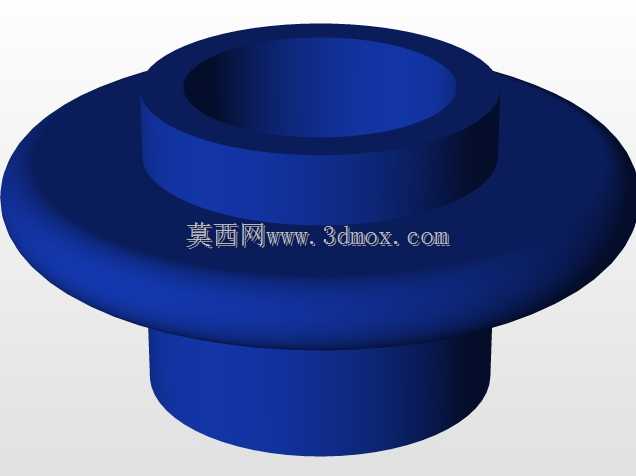

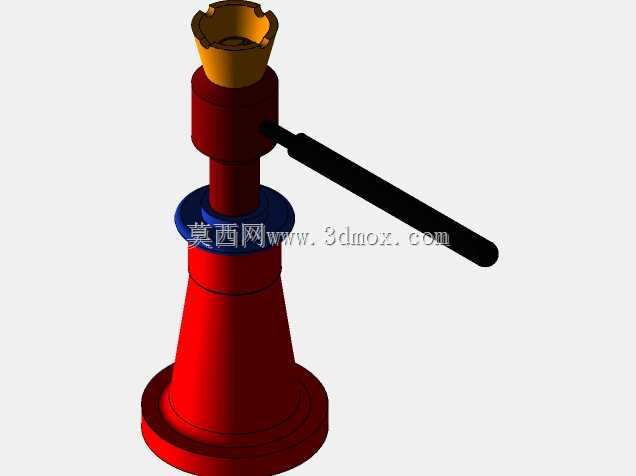

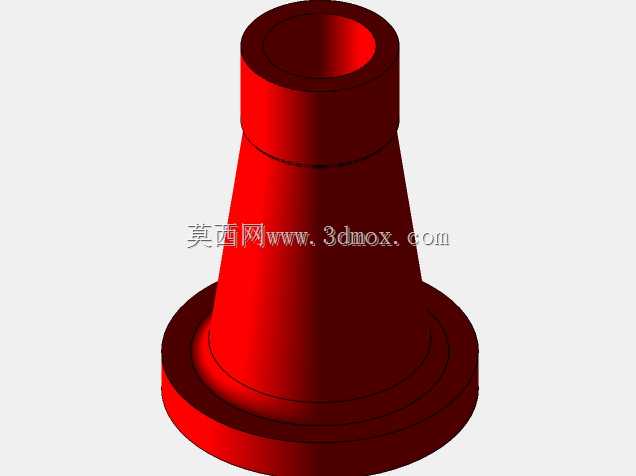

在设备检修、重物顶升的现场作业场景里，螺旋千斤顶是无需外接动力源就能稳定输出顶升力的常用工装，尤其适合无供电条件、对顶升位移精度有要求的工位，比如重型设备安装找平、模具拆装托举、钢结构临时支撑这类场景，相比液压类顶升工具，它不存在密封件老化漏油的隐患，长期静置承重时的载荷保持性更稳定，不会出现缓慢卸荷回落的问题。这款螺旋千斤顶的结构设计围绕手动操作的力传递逻辑展开，核心传动副采用梯形螺纹配合，既保证足够的传动强度承受轴向载荷，又能依托螺纹副的自锁特性，在摇臂撤去外力后自动锁止顶升高度，避免载荷下坠的安全风险。整体结构从下到上分为底座、承重螺杆、升降螺母套、摇臂、顶帽几个核心部分，底座采用大直径锥台结构，接触支撑面时能分散压应力，避免在较软的支撑地面上出现下陷，底座与螺杆的衔接处做了加厚处理，承受偏载时不会出现根部断裂的问题。顶帽部分设计了开口卡槽结构，顶升带定位凸台的工件时可以直接卡合，减少工件滑移的可能，适配不同支撑端面的作业需求。设计过程中重点校核了螺纹副的接触应力与螺杆的压杆稳定性，确保在额定顶升载荷下，螺杆不会出现失稳弯曲，螺纹牙不会发生剪切破坏；摇臂的长度经过力臂换算，保证操作人员施加常规手动作用力时，就能输出足够的顶升扭矩，不会出现操作力过大难以转动的问题。外形尺寸上，收缩状态下整体高度适配常规设备底部的预留间隙，能直接伸入设备底座下方完成就位，最大顶升行程覆盖日常检修作业的常规顶升高度需求，不需要额外搭配垫高块就能满足多数场景的使用要求。各部件的装配间隙做了合理预留，螺杆与螺母套之间预留润滑脂存储间隙，长期使用时可以定期加注润滑脂降低传动磨损，延长整体使用寿命；摇臂与螺母套的衔接采用插装式结构，非使用状态下可以将摇臂折下或取下，减少整体收纳占用的空间，方便在工具箱内携带转运。整个模型的结构完全按照实际加工装配逻辑搭建，各零件的配合公差、工艺倒角都做了还原，能直接用于结构原理演示、作业受力仿真分析，也可以作为非标顶升工装改型设计的基础参考，针对特定作业场景调整顶升行程、额定载荷参数时，只需要对应调整螺杆直径、螺纹参数、底座尺寸就能快速衍生出适配不同工况的型号。
