手动螺旋起重千斤顶结构设计

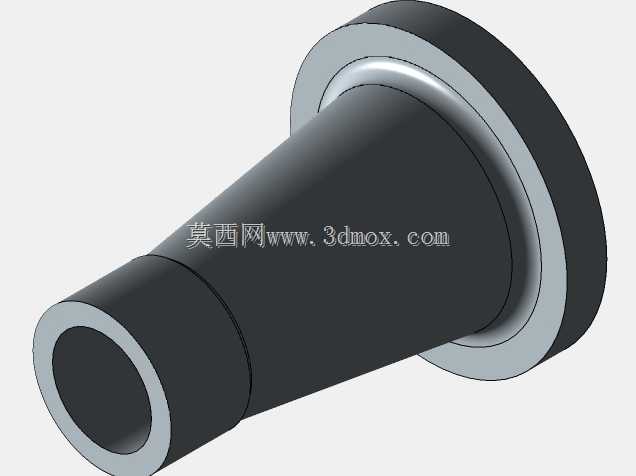

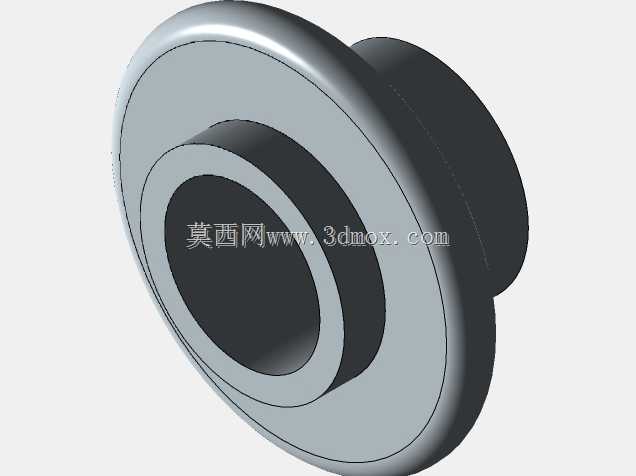

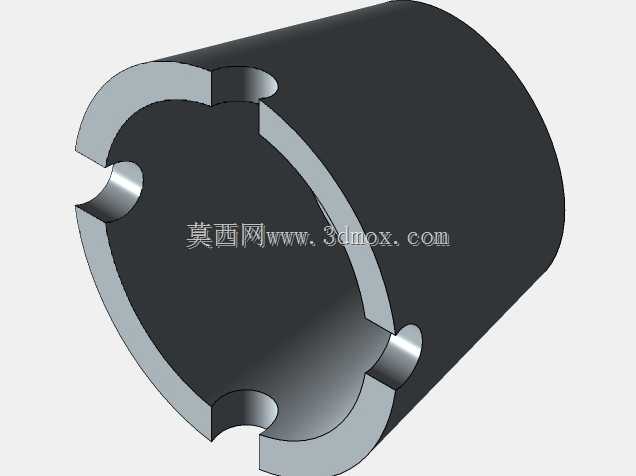

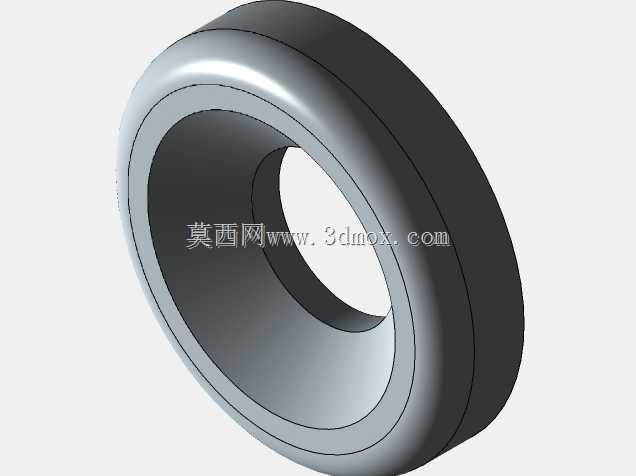

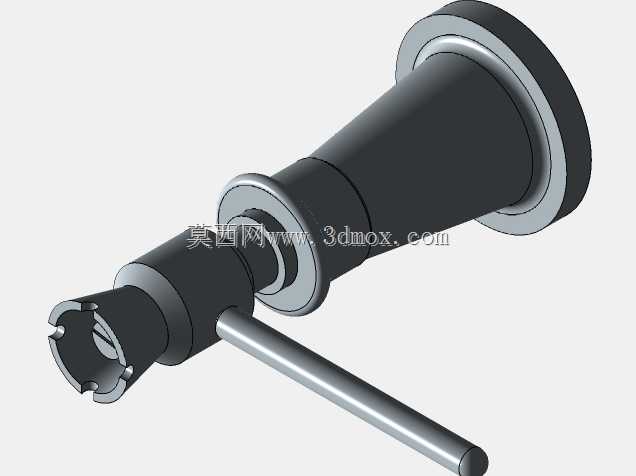

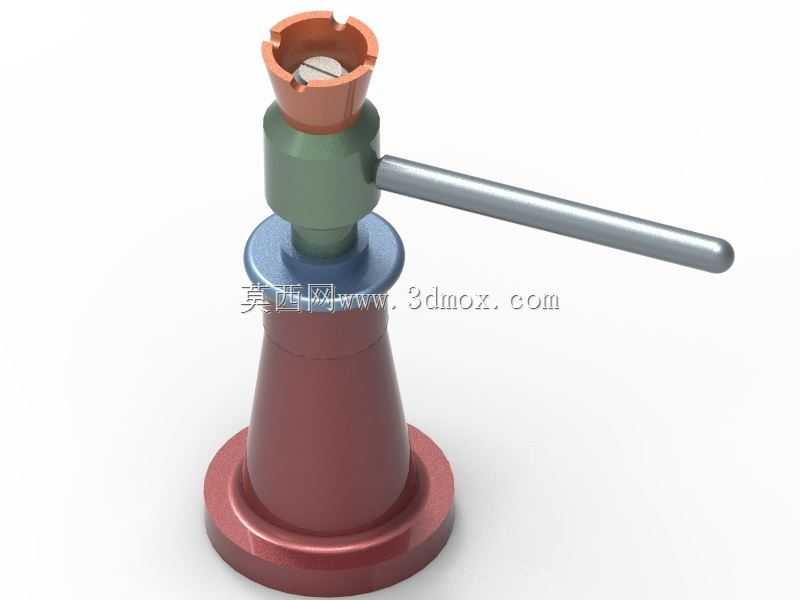

这款手动螺旋顶升装置，在设备检修、小型构件安装、重物位移调整场景中应用十分广泛，尤其是在无外接动力源的野外作业、车间临时工位调整场景下，依靠纯机械传动的特性，不存在液压类顶升设备的漏油泄压风险，作业可靠性更强。从结构功能来看，装置采用梯形螺纹传动副实现顶升动作，梯形螺纹的自锁特性可以保证在顶升到位后，无需额外锁止结构即可稳定承载，避免重物下坠风险，侧置的长操作杆通过增大力臂，降低操作人员的施力强度，单人即可完成数吨级重物的顶升调整作业。顶部的承托槽做了开槽防滑设计，可适配不同形状的被支撑构件底部，避免顶升过程中构件滑移；底部的圆盘式底座增大了与地面的接触面积，降低对地压强，在非硬化地面作业时也能保证支撑稳定性，不会出现底座下陷的问题。设计过程中，首先根据额定顶升载荷核算螺纹副的接触应力与螺杆的压杆稳定性，确定螺杆的核心直径与螺距参数，避免重载下螺纹变形或螺杆失稳弯折；操作杆的长度结合人体工程学施力范围确定，保证操作人员站立操作时的施力角度舒适，不会出现操作干涉。整体外形采用锥台形主体结构，上窄下宽的构型在控制整体重量的前提下，提升了结构的抗倾覆能力，安装边界方面，底座直径参考常规作业场景的支撑空间设定，收起状态下的整体高度可满足低矮空间的塞入作业需求，最大顶升行程覆盖日常检修作业的常规顶升高度需求，操作杆的转动半径预留足够的操作空间，避免作业时杆体碰撞周边构件。各零件的装配配合精度经过合理设定，螺纹副采用间隙配合保证转动顺畅，同时控制配合间隙避免顶升时出现过大的轴向窜动，各连接部位的定位台阶保证装配同轴度，避免螺杆偏载磨损，延长装置的使用寿命。
