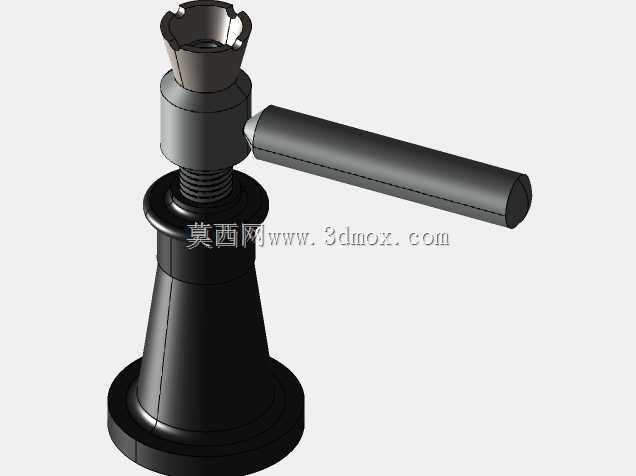

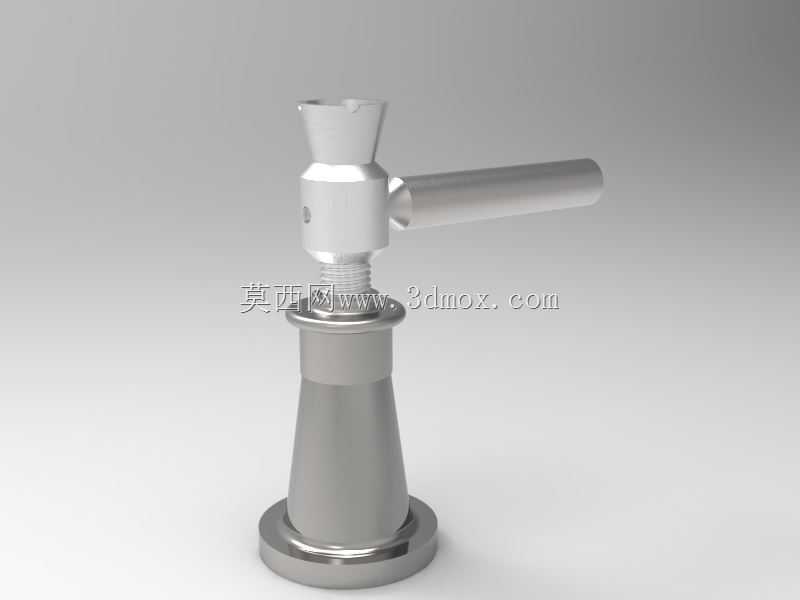

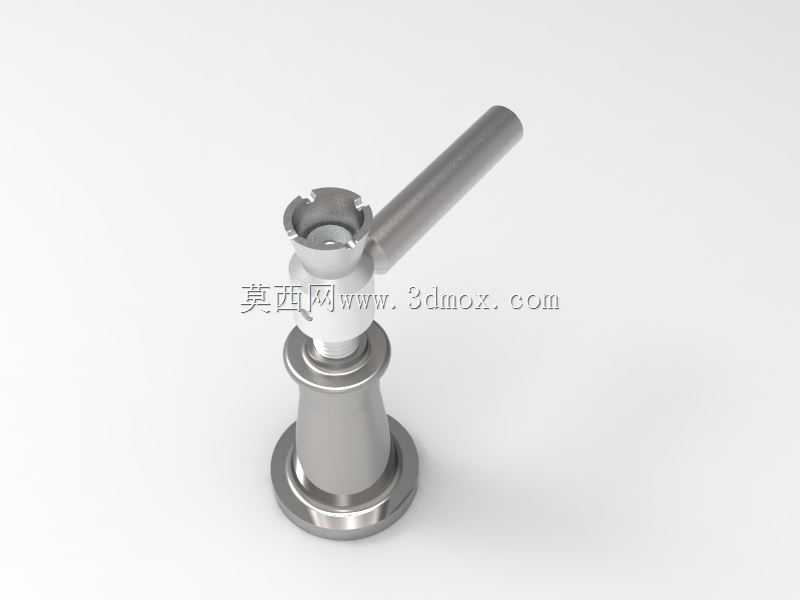

手动螺旋起重顶升机构装配结构

在设备检修、小型构件安装、工装调平的作业场景里，这类手动螺旋顶升构件是一线作业人员最常接触的基础工装，没有复杂的液压管路、气动回路依赖，纯机械传动的结构特性让它能在无动力供电、野外零散作业、狭小工位空间里稳定完成重物顶升作业，不会出现液压系统泄漏失压、气动元件压力不足导致的顶升失效问题。从结构设计逻辑来看，整个装配体以梯形螺旋副作为核心传动单元，这种螺纹形式本身具备自锁特性，当顶升作业到达指定高度后，无需额外加装锁止销、制动结构，依靠螺纹副的摩擦阻力就能保持顶升位置固定，避免重物下坠引发作业风险，这也是它区别于其他顶升设备最核心的设计优势。底座部分采用大直径圆盘式支撑结构，接触面积经过受力核算，在额定顶升载荷下，底座对支撑面的压应力控制在普通混凝土地面、钢制工装平台的许用承压范围内，不会出现支撑面压溃、底座侧翻的问题，底座与螺杆套筒的连接位置做了加厚过渡处理，避免长期承受偏载时出现焊缝开裂、结构变形的问题。操作杆采用横向穿装式设计，力臂长度经过扭矩匹配，普通成年操作人员施加正常手动作用力时，就能轻松驱动螺杆完成升降动作，操作杆与螺杆顶部的驱动套采用间隙配合，不用时可以将操作杆拆下收纳，减少整体存放占用空间，驱动套上的卡槽与螺杆顶部的凸台做了咬合设计，转动操作杆时不会出现打滑、脱开的问题。整个顶升构件的外形轮廓紧凑，最大外径控制在常规工装收纳箱的容纳尺寸范围内，安装使用时不需要提前预埋固定结构，直接放置在平整支撑面上即可投入作业，顶升行程覆盖日常小型设备检修、构件调平的常用高度区间，螺杆表面做了硬化处理，长期反复伸缩摩擦也不会出现螺纹磨损、传动卡滞的问题。上部的顶头采用带卡槽的凹面结构，接触被顶升构件时能卡住构件底部的凸缘、棱边，避免顶升过程中重物滑移，顶头与螺杆顶端采用转动连接，顶升过程中顶头可以随重物接触面自适应微调角度，保证接触面受力均匀，不会出现局部应力集中顶坏工件表面的情况。整个装配的各零件连接关系清晰，没有冗余的复杂结构，日常维护只需要定期在螺纹副位置涂抹润滑脂，就能保证传动顺畅，延长整体使用寿命，不管是作为设备检修的随车工具，还是生产线上的固定调平工装，都能满足长期稳定使用的需求。
