剖分式滑动轴承座装配结构设计

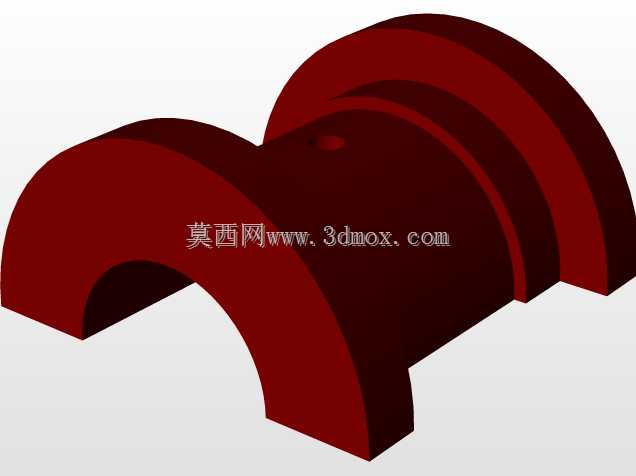

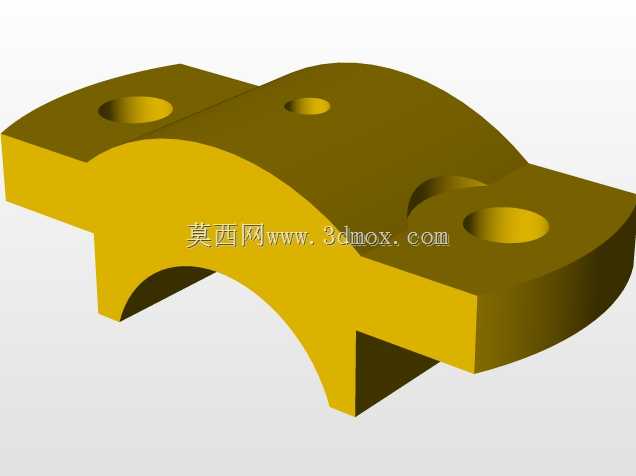

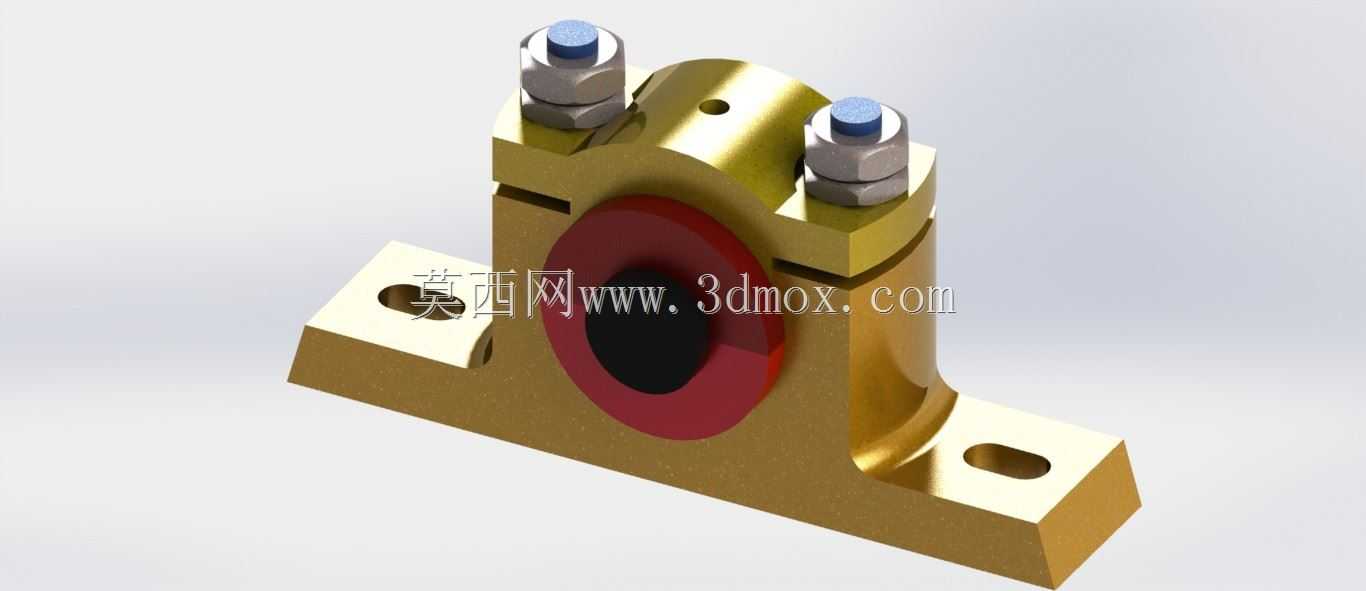

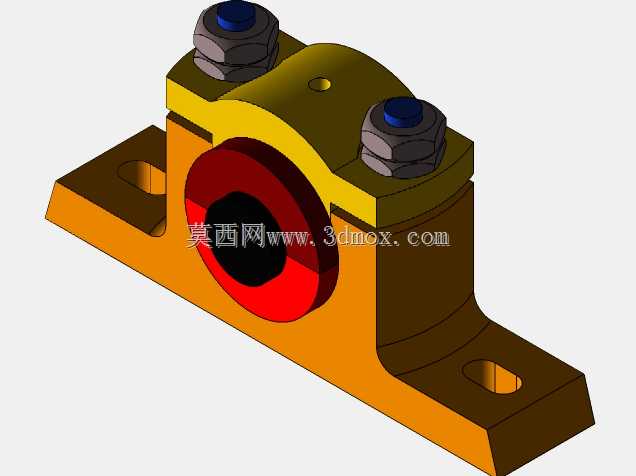

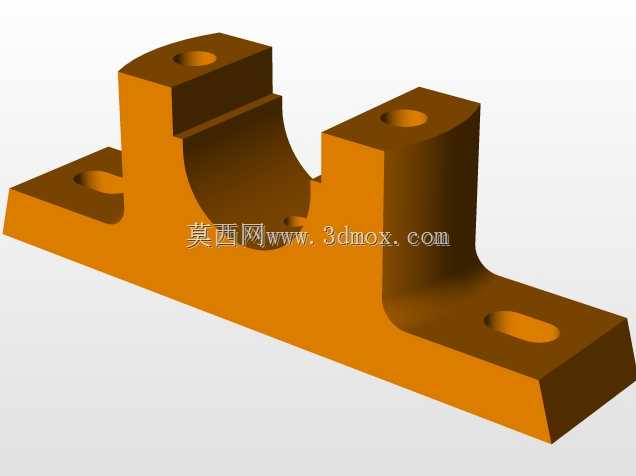

在带式输送机、矿山破碎设备、中小型风机、纺织机械这类长轴传动场景中，轴系的径向支撑往往需要兼顾安装便捷性与后期维护效率，这类场景下剖分式滑动轴承座的应用占比远超整体式轴承座。这套结构采用上下对开的分体式设计，底座与上盖通过两侧的螺栓副实现锁紧，轴瓦嵌入上下座体的半圆型腔体内，无需从轴端逐一套装支撑部件，仅需拆开上盖即可完成轴瓦更换、轴系位置调整等维护操作，大幅缩短产线停机维护的时长。从结构设计逻辑来看，底座两侧延伸出带长圆孔的安装耳，长圆孔的设计预留了轴向位置微调余量，安装时可根据轴系的实际对中情况调整固定位置，抵消机架加工、装配过程中产生的位置误差，避免轴系因强制对中产生附加弯曲应力。上盖顶部预留的注油孔可直通轴瓦内表面的油槽，运行过程中可通过注油杯补充润滑脂，在轴瓦与转轴接触面形成稳定油膜，降低滑动摩擦带来的磨损与温升。上下座体的结合面采用精加工贴合，无额外密封垫片，依靠加工精度保证合模后的型腔圆度，避免轴瓦受压变形导致的抱轴风险。两侧的锁紧螺栓采用双螺母防松结构，在设备长期受振动载荷的工况下，可避免螺母松动导致的上盖移位、轴系跳动超差问题。从安装边界来看，底座的安装孔中心距、腔体中心到底座安装面的高度尺寸均遵循通用传动部件的安装尺寸规范，可直接替换同规格的标准轴承座，无需对原有设备的安装机架做二次改造。轴瓦采用铜基合金材质，内嵌固体润滑点，在低速重载、启停频繁的工况下仍能保持稳定的支撑性能，相比滚动轴承座具备更强的抗冲击载荷能力。整套装配的各零件间均设置了明确的定位止口，装配时无需反复调整位置即可保证同轴度要求，降低现场装配的操作难度，也能避免装配误差导致的轴系偏磨问题。
