压盖填料函密封组件结构设计

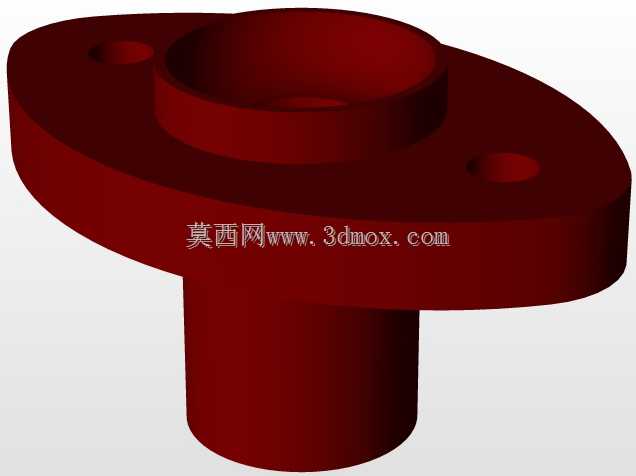

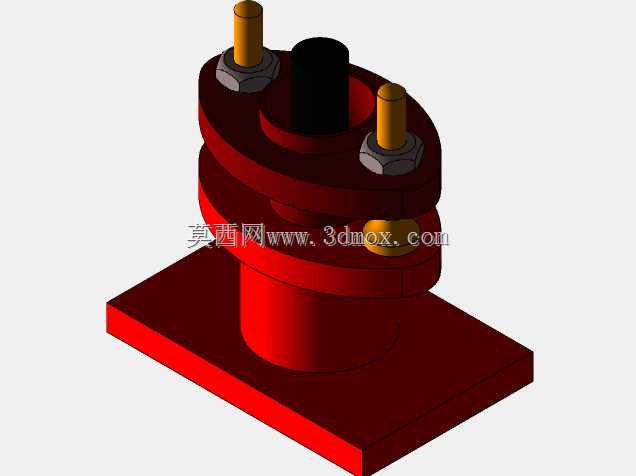

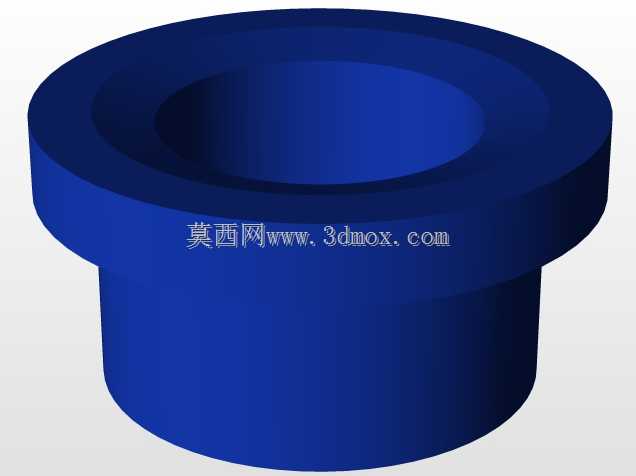

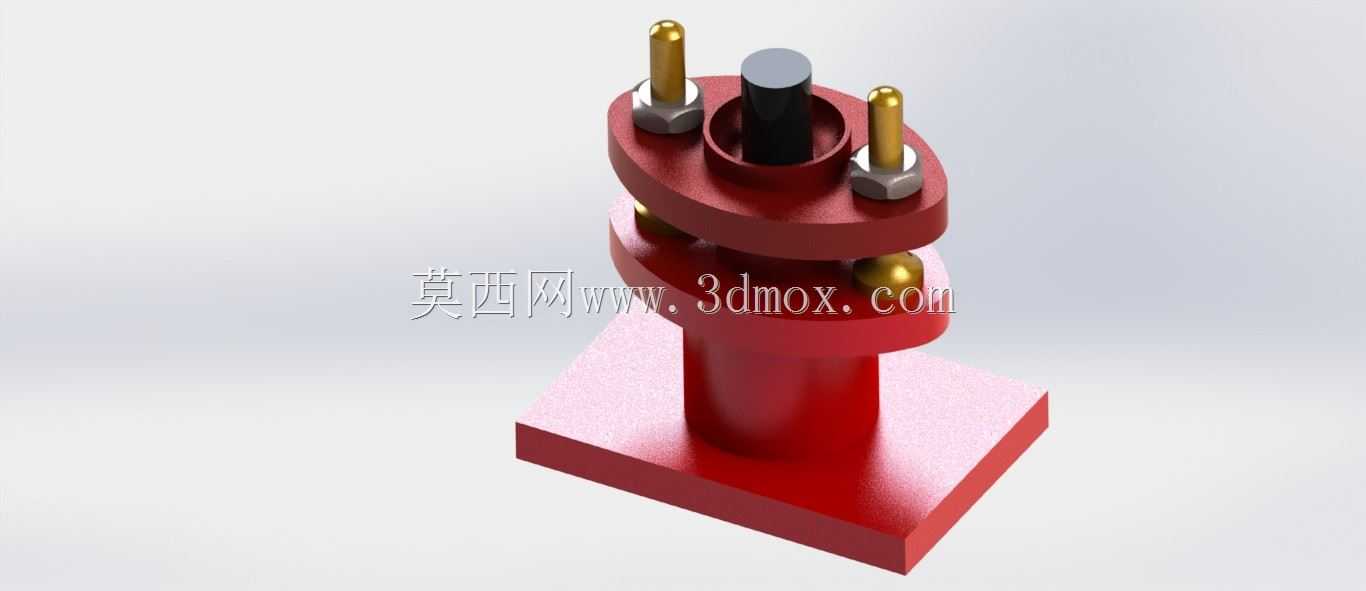

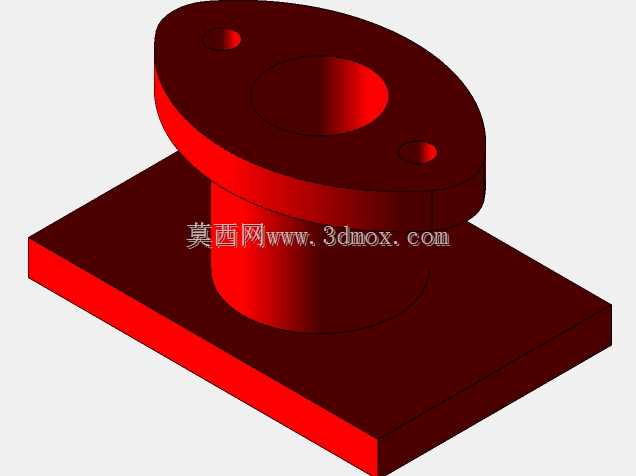

在流体输送、反应类承压设备的轴穿舱位置，压盖填料函是应用极广的动密封结构，这套三维结构完整还原了填料函从安装底座到压紧紧固件的全部装配关系，可直接用于同类密封结构的设计参考与装配校核。这类结构的核心作用是在运动轴穿过设备壳体的位置，通过填料的径向变形填充轴与壳体之间的环形间隙，阻止设备内部的流体介质沿轴向外泄漏，同时允许轴做旋转或往复运动，在泵类、搅拌釜、阀门阀杆位置都有大量同原理的应用场景。设计这套结构时，首先要确定适配的轴径尺寸，中间的穿轴孔与轴之间保留合理的配合间隙，既要避免间隙过大导致填料被挤出，也要防止间隙过小刮伤轴表面。底部的方形安装底座是整个组件的安装基准，底座上预留的安装孔位需要和设备壳体上的预装螺柱位置完全匹配，安装面的平面度需要控制在合理范围内，保证装配后底座与壳体贴合紧密，不会出现端面泄漏。中间的函体部分是容纳填料的腔体，腔体的深度需要根据密封压力等级选择对应圈数的填料，常规低压工况下填充3-4圈盘根即可满足密封要求，高压工况则需要增加填料圈数，同时在填料中间加装液封环引入冲洗或平衡介质。上部的压盖采用分体对称结构，两个凸耳位置预留螺栓穿装孔，通过拧紧螺栓带动压盖轴向移动，挤压腔体内的填料产生径向变形抱紧轴表面，压盖与轴的同轴度需要在装配时做调整，避免压盖偏磨轴表面导致密封失效。整套结构的紧固件采用标准六角头螺栓配合六角螺母，螺栓长度需要满足填料磨损后持续压紧的行程需求，不能出现螺栓拧到底仍无法压紧填料的情况。建模过程中需要重点核对各零件的装配干涉情况，尤其是压盖内孔与轴、螺栓与压盖穿装孔的间隙，同时要预留填料压缩后的变形空间，保证装配后各零件的位置关系符合实际安装逻辑。从安装边界来看，方形底座的轮廓尺寸决定了设备壳体上需要预留的安装空间，螺栓的分布圆直径需要避开周边的管线或结构件，压盖上部的螺栓操作空间需要预留足够的扳手空间，方便后期运维时调整填料压紧力。这类密封结构的设计难点在于平衡密封效果与轴的磨损量，压盖的压紧力不能过大，否则会大幅增加轴的摩擦阻力，加快填料和轴的磨损，也不能过小导致密封失效，建模时可以通过模拟压盖的轴向移动行程，确定不同压缩量下填料的变形范围，为实际工况下的压紧力调整提供参考。
