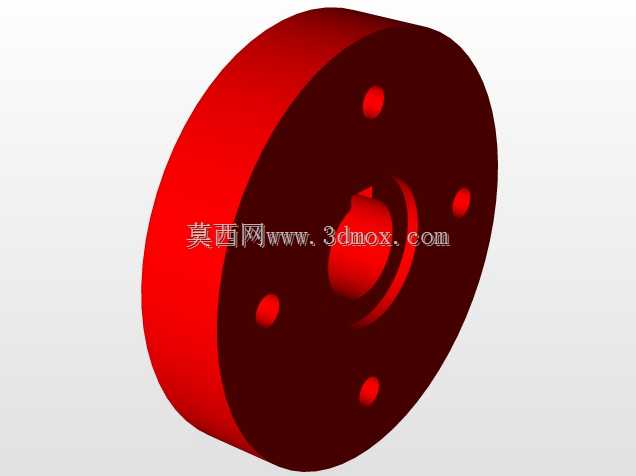

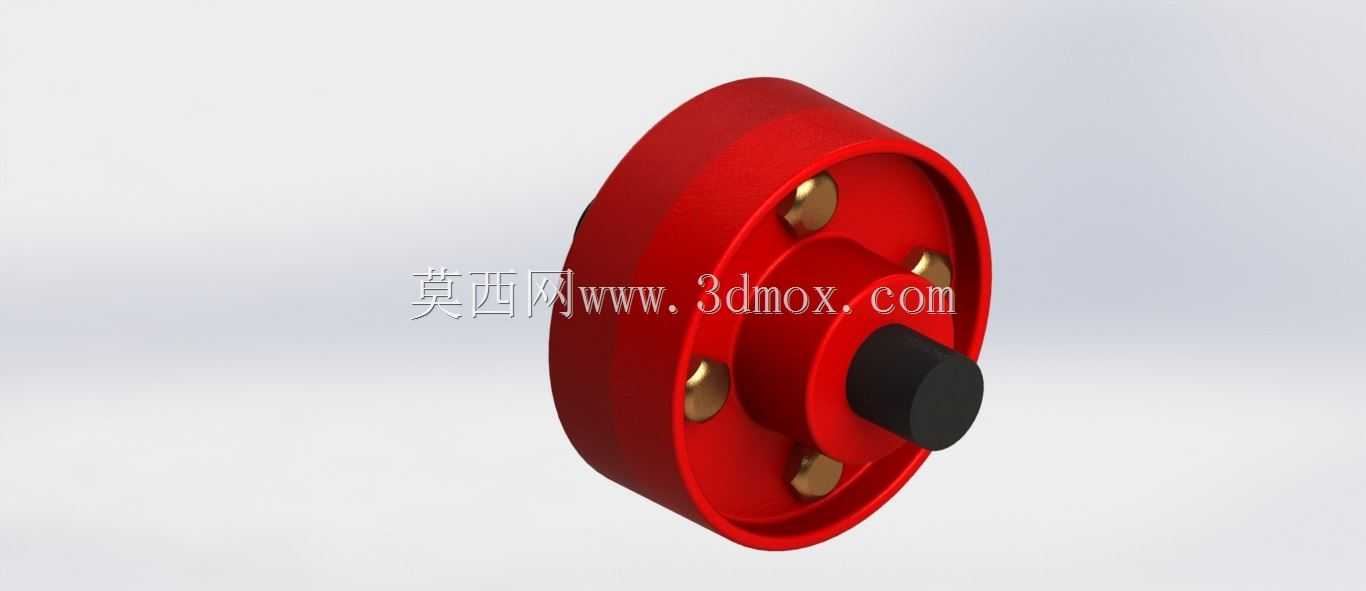

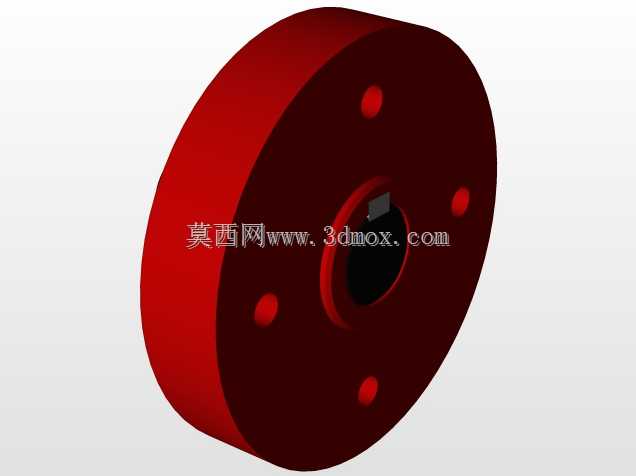

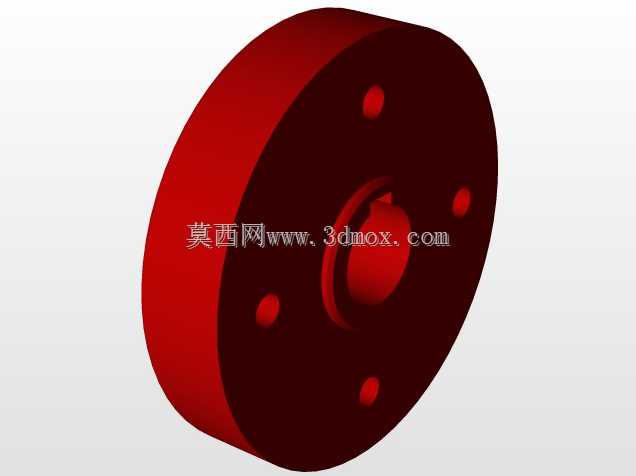

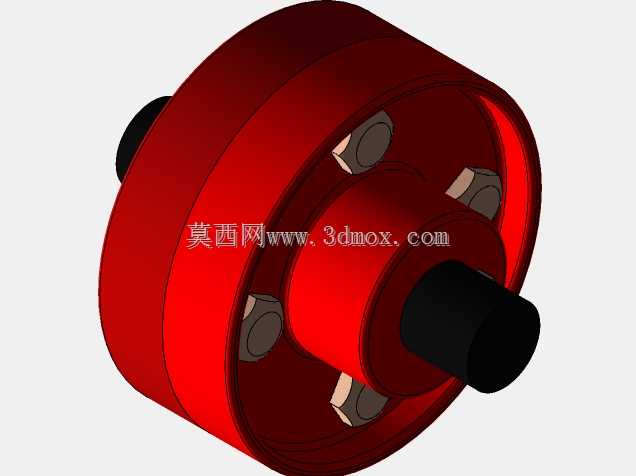

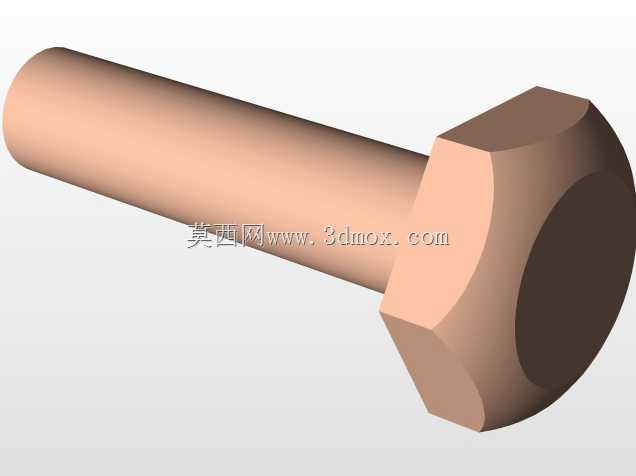

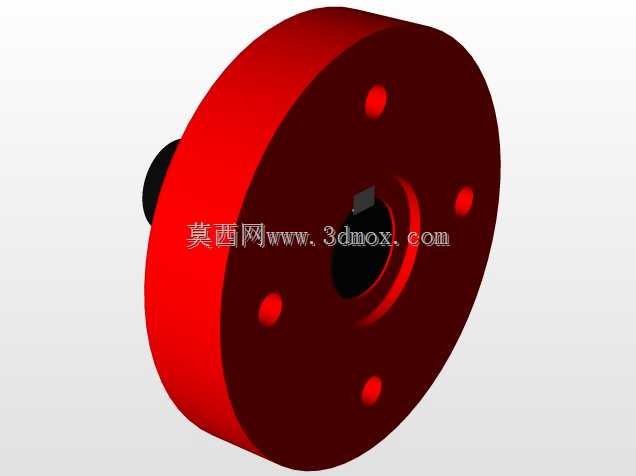

这类带防护结构的法兰联轴器,主要应用在各类有刚性传动需求、同时需要避免联接螺栓外露剐蹭周边管线或操作人员的工业传动场景中,比如中小型输送线的电机与减速机轴系联接、普通机床进给轴的动力传递、轻工包装设备的主传动单元对接,都能看到这类结构的实际应用。它的核心用途是实现两根同轴布置传动轴的刚性联接,稳定传递额定扭矩,同时自带的防护轮缘结构可以把联接用的紧固件完全包覆在轮体内部,避免设备运行过程中螺栓受外力磕碰松动,也能防止旋转的紧固件剐蹭周边布置的线缆、润滑管路,降低车间作业过程中人员误触旋转部件的风险。从功能特性来看,这类联轴器依靠两个带凸缘的半联轴器端面贴合,通过沿圆周均布的螺栓实现扭矩传递,相比普通凸缘联轴器,它的轮缘做了加宽加厚的外延设计,把螺栓头、螺母完全容纳在轮缘内侧的沉孔区域,不需要额外加装外置的安全防护罩,在安装空间紧凑的设备上可以减少防护结构的占用空间,同时轮缘本身的加厚设计也提升了半联轴器的整体刚性,在承受短时过载扭矩时不容易出现轮缘变形开裂的问题。设计这类联轴器的时候,首先要根据所需传递的额定扭矩计算螺栓的数量与直径,确定螺栓分布圆的直径,再结合轴径大小确定半联轴器的轮毂长度与内孔公差,通常内孔会根据配合需求选择H7/k6的过渡配合,保证轴与轮毂的同轴度;防护轮缘的内径要比螺栓分布圆大出足够的间隙,避免螺栓安装时和轮缘内壁发生干涉,轮缘的轴向厚度要完全覆盖螺栓的外露长度,保证旋转时没有突出的尖锐结构。从安装边界来看,这类联轴器的轴向总长度是两个半联轴器轮毂长度加上端面贴合的间隙,径向最大尺寸就是防护轮缘的外圆直径,安装时需要保证两轴的径向偏移量控制在0.03mm以内,角向偏移不超过0.05mm,避免运行过程中产生额外的附加载荷;两个半联轴器的端面要保证完全贴合,螺栓要按照对角线顺序分次拧紧,保证每个螺栓的预紧力均匀,避免传递扭矩时出现单个螺栓受力过大断裂的情况。轮体上的沉孔位置要和螺栓位置精准对应,沉孔深度要保证螺栓拧紧后,螺栓头部端面低于轮缘的外端面至少2mm,真正起到防护包覆的作用,轮毂上的键槽要按照对应轴的键槽尺寸配做,保证键的配合间隙符合传动要求,避免运行过程中出现键的挤压磨损。
