承插式开口销管路连接接头结构设计

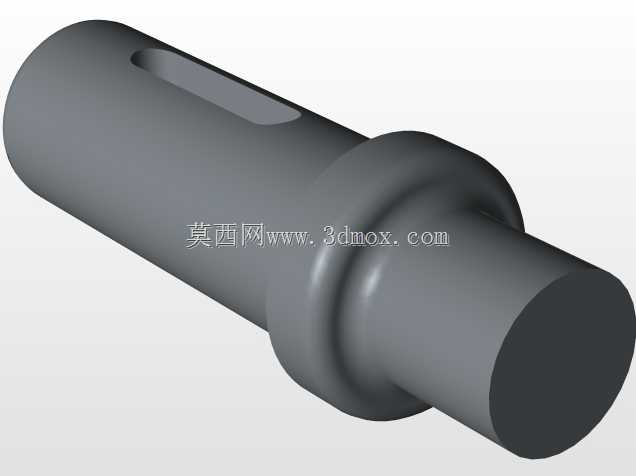

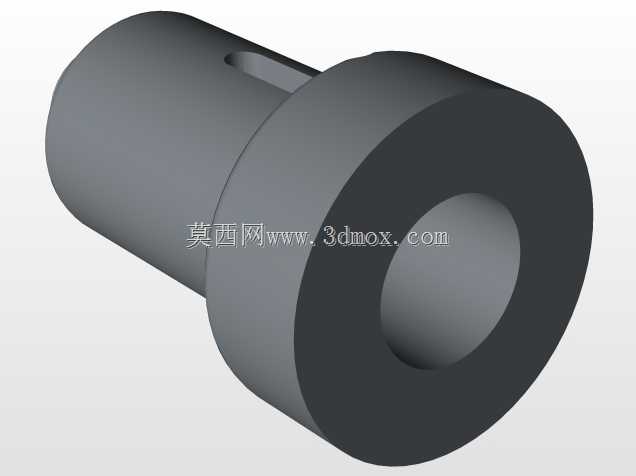

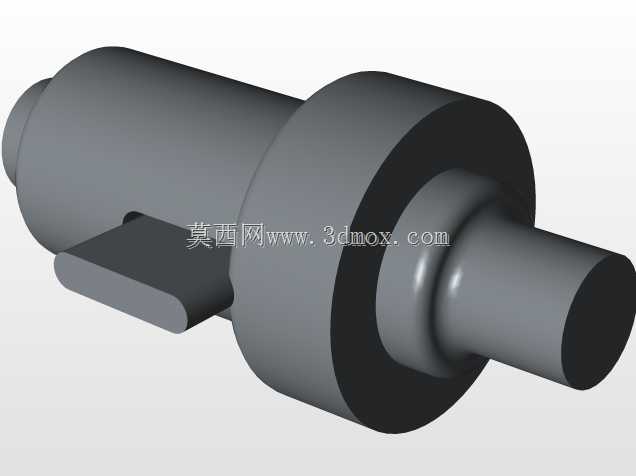

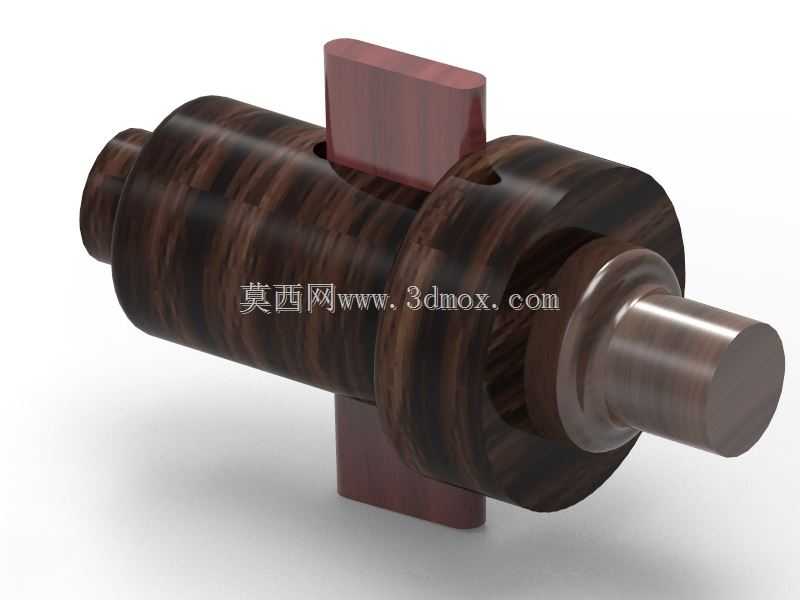

在流体输送管路、小型液压动力回路、气动控制管线的布设场景中，承插式开口销接头是小通径管路快速对接的常用连接件，这类接头常应用在设备内部紧凑空间的管路排布中，比如小型液压站的阀组外接管路、气动控制柜的分支气路连接、机床润滑系统的输油管线对接，都能见到这类结构的身影。不同于螺纹旋合式接头需要预留足够的扳手操作空间，这类承插结构的接头在安装时仅需要将对接管路插入接头本体的承插孔内，再穿入开口销完成径向锁止即可，安装操作不需要大角度转动管件，在管路排布密集、操作空间受限的设备内部，能大幅降低现场装配的操作难度。从结构设计逻辑来看，接头本体采用阶梯轴式的外形结构，中间段设置径向贯通的销孔，两端的承插孔内径与对接管路的外径做间隙配合设计，配合公差控制在H8/f7区间，既保证管路能顺畅插入承插孔，又不会因为配合间隙过大导致管路对接后出现径向晃量。开口销采用扁方结构设计，穿入销孔后两个支脚分别卡接在接头本体的两侧定位槽内，避免设备运行过程中因为管路振动导致开口销脱出，同时承插孔的内端面设计有定位止口，管路插入后端面抵靠止口即可保证插入深度一致，不会出现单侧管路插入过深导致通径缩颈、或者插入过浅导致连接强度不足的问题。从安装边界来看，这类接头的径向最大尺寸集中在中间的锁止段，安装时仅需要在接头径向预留出开口销的穿装操作空间即可，不需要像卡套式接头那样预留螺母旋合的圆周操作空间，轴向尺寸也比同通径的螺纹接头缩短30%左右，非常适合在空间局促的设备阀岛、集成阀块周边做管路转接。实际选型应用中，这类接头的承插深度根据管路通径不同做对应匹配，通径6mm以下的管路承插深度控制在8-10mm，通径8-10mm的管路承插深度控制在12-15mm，保证足够的插接接触面积来承受管路内的流体压力，开口销的剪切强度需要匹配管路的额定工作压力，常规1.6MPa工作压力的气动、润滑管路，采用3mm直径的碳素钢开口销即可满足锁止强度要求，避免管路受内压轴向推力作用出现脱开的风险。建模过程中需要重点关注承插孔与销孔的位置度公差，销孔的轴线需要与承插孔的轴线垂直相交，偏差控制在0.1mm以内，否则开口销穿入后无法同时卡紧两侧的管路外壁，会导致锁止失效，另外接头本体两端的外圆倒角需要做C1的工艺倒角，既方便安装时管路的导入，也能去除加工毛刺避免划伤管路外壁的密封层。
