偏心式传动连接构件结构设计

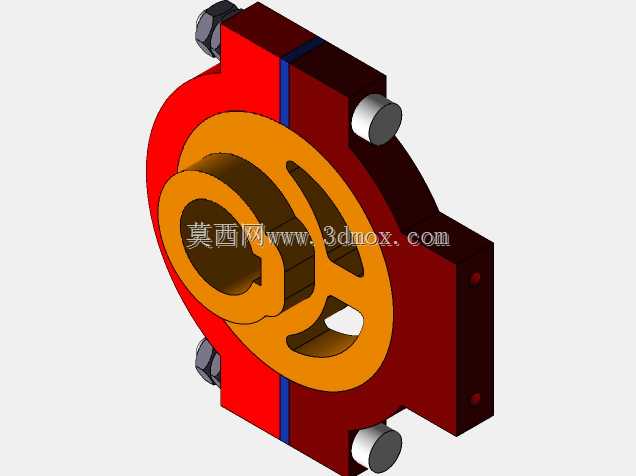

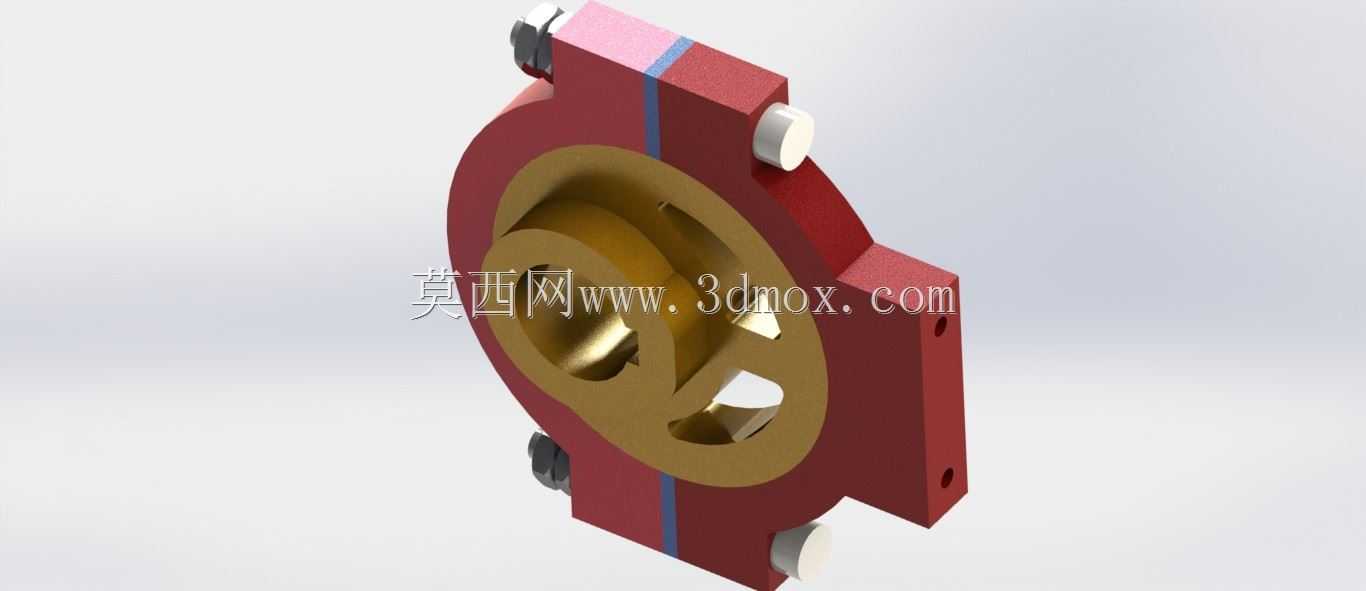

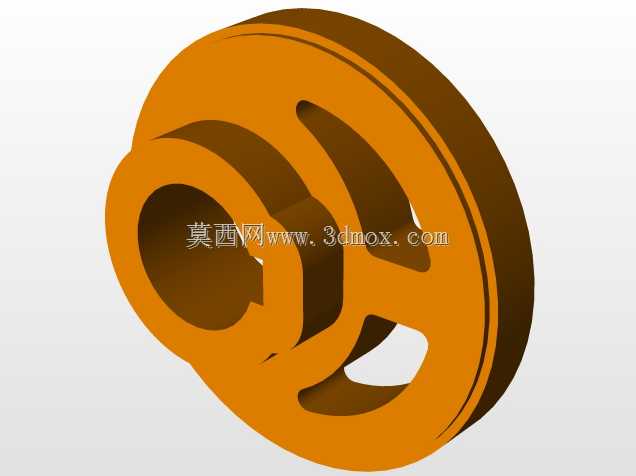

这类偏心结构件常应用在需要实现偏心回转传动的工况中，常见于小型柱塞泵、偏心振动机构、间歇进给传动单元等设备的核心传动位置，作用是将输入轴的匀速回转运动转化为从动件的往复直线运动或者周期性摆动，是实现特定运动轨迹转换的关键承载部件。从结构设计逻辑来看，该构件采用分体式装配结构，外部壳体为带安装凸耳的环形支撑结构，凸耳上预留的安装孔用于将整个组件固定在设备基座的对应安装面上，安装时需要保证壳体中心与输入轴的回转中心同轴度控制在合理公差范围内，避免运转过程中出现额外的偏载磨损。内部的偏心回转体是核心功能部件，其偏心距的尺寸直接决定了从动件的行程大小，设计时需要根据配套设备的行程需求确定偏心量，同时要校核偏心回转体在最高运转转速下的动平衡性能，避免高速运转时产生过大的振动影响设备整体稳定性。壳体与内部偏心体之间设置有耐磨衬层结构，能够减少长期回转过程中的接触磨损，延长部件的整体使用寿命，侧面的紧固连接件用于将分体的壳体部分锁紧为整体，装配时需要对称均匀拧紧紧固件，防止壳体结合面出现间隙导致内部润滑介质泄漏或者外界杂质进入传动配合面。从安装边界来看，该构件的整体外轮廓为类圆形带凸耳结构，安装时需要在基座上预留对应尺寸的避让空间，凸耳的安装孔位间距需要与基座预装的螺纹孔位置完全匹配，输入轴与偏心体的配合采用键连接传递扭矩，配合公差选择过渡配合，既保证扭矩传递的可靠性，也方便后期维护时的拆装作业。在实际选型应用中，需要根据设备的传递扭矩大小、运转转速、工作环境的洁净程度等参数，确定构件各部分的材料选型与热处理工艺，比如在重载工况下壳体可选用铸钢材料提升结构强度，轻载高速工况下可选用铝合金材料降低整体重量，减少回转惯量带来的动载荷影响。配合面的表面粗糙度需要控制在合理范围内，既要减少摩擦损耗，也要保证配合面的接触刚度，避免运转过程中出现配合松动。
