分体式套筒联轴器结构设计与装配方案

在各类工业传动系统的轴系连接场景中，分体式套筒联轴器是中小扭矩传动工况下常用的刚性连接部件，多用于两轴同轴度要求较高、传动载荷平稳的设备布局中，常见于输送线驱动单元、小型机床进给轴、轻工包装设备传动组、纺织机械罗拉传动等场景，承担传递扭矩、补偿微小安装偏差的作用，相比整体式套筒结构，分体式设计无需轴向移动两端轴体即可完成拆装，大幅降低设备后期维护的拆装工作量，尤其适用于两端轴已完成轴承座、端盖等周边部件装配的紧凑安装空间。

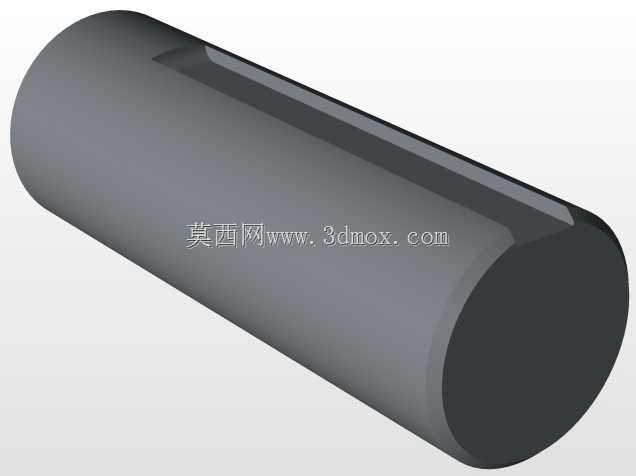

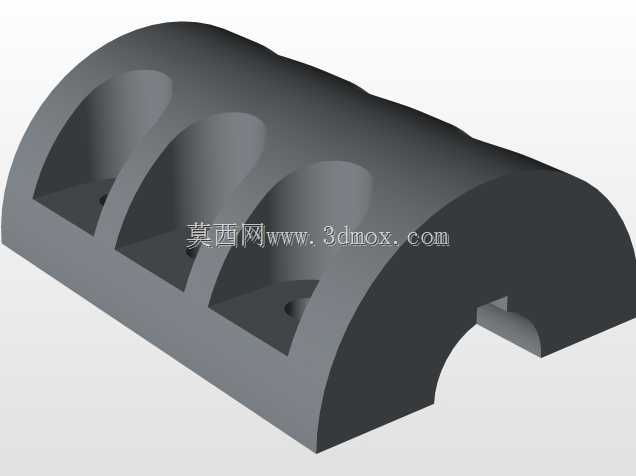

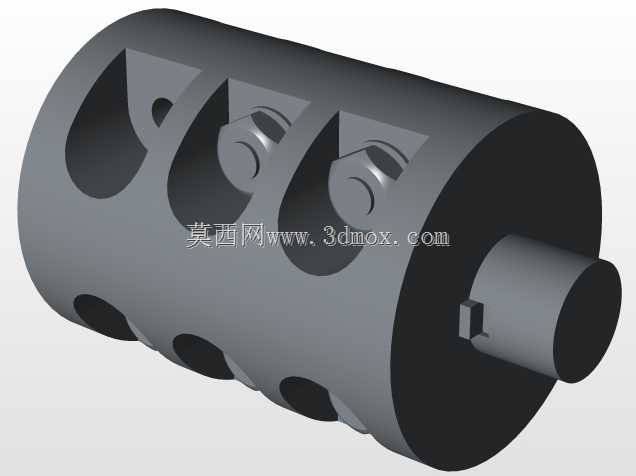

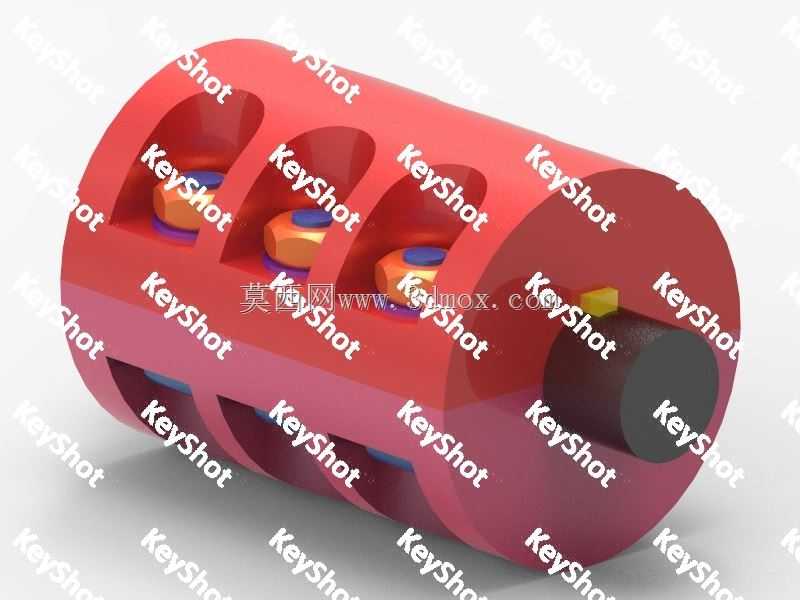

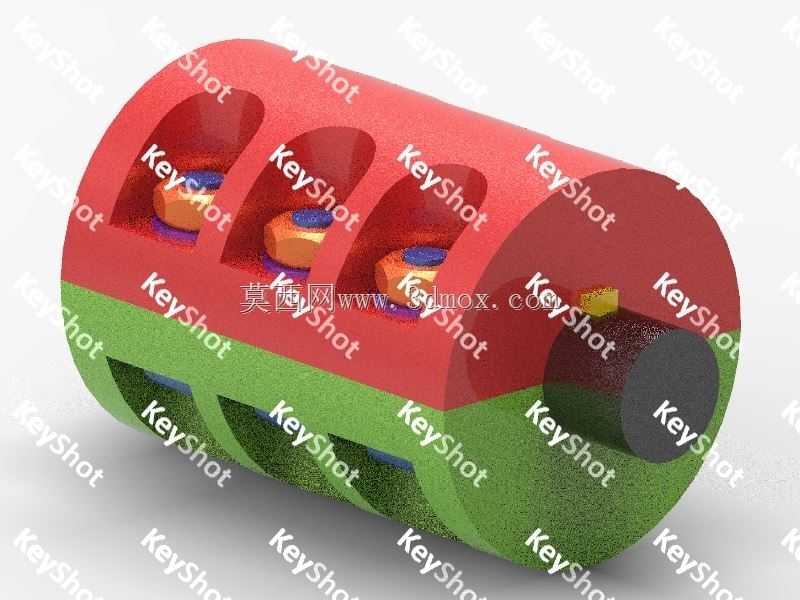

该联轴器采用对开式双半套筒结构，两个半套筒通过周向均匀布置的锁紧螺栓完成抱合夹紧，安装时无需将两端连接轴沿轴向窜动，只需将两个半套筒扣合在两轴的对接位置，按对角顺序逐步拧紧锁紧螺栓即可完成装配，拆卸时仅需松开螺栓即可取下套筒，不会对两端轴上的轴承、密封件、传动轮等已装部件造成干涉。套筒内壁与轴的配合面可根据工况选择间隙配合、过渡配合或带键槽的扭矩传递结构，对于扭矩较小的工况也可直接通过螺栓抱紧产生的摩擦力传递扭矩，适配不同载荷等级的传动需求。

设计过程中首先需要根据传递的额定扭矩、轴径尺寸确定套筒的外径、壁厚以及有效抱紧长度，套筒的有效连接长度需覆盖两轴对接端的足够接触面积，避免抱紧力不足导致传动打滑，同时要控制套筒的整体外径尺寸，避让周边的机架、护罩等安装边界，周向布置的锁紧螺栓数量根据套筒外径确定，螺栓孔的位置需避开键槽开设位置，同时保证螺栓拧紧后两个半套筒的结合面完全贴合，无局部间隙。套筒两端的内孔倒角需做圆滑过渡，避免安装时刮伤轴表面，螺栓头部需做沉孔处理，防止联轴器转动时螺栓突出部分勾挂周边管线或防护结构。

在实际选型应用中，该类联轴器不具备补偿两轴较大径向、角向偏差的能力，安装时需要先调整两轴的同轴度至允许偏差范围内再锁紧套筒，避免运转过程中产生额外的附加载荷，加剧轴和轴承的磨损。相比凸缘联轴器，分体式套筒的径向尺寸更小，更适合安装空间受限的传动位置，整体结构无突出的法兰盘，转动惯量更低，适用于转速中等、启停较为平稳的传动场景，日常维护时只需定期检查锁紧螺栓的预紧力，避免长期运转后螺栓松动导致传动失效。
