多开口集成式蜘蛛型扳手结构设计

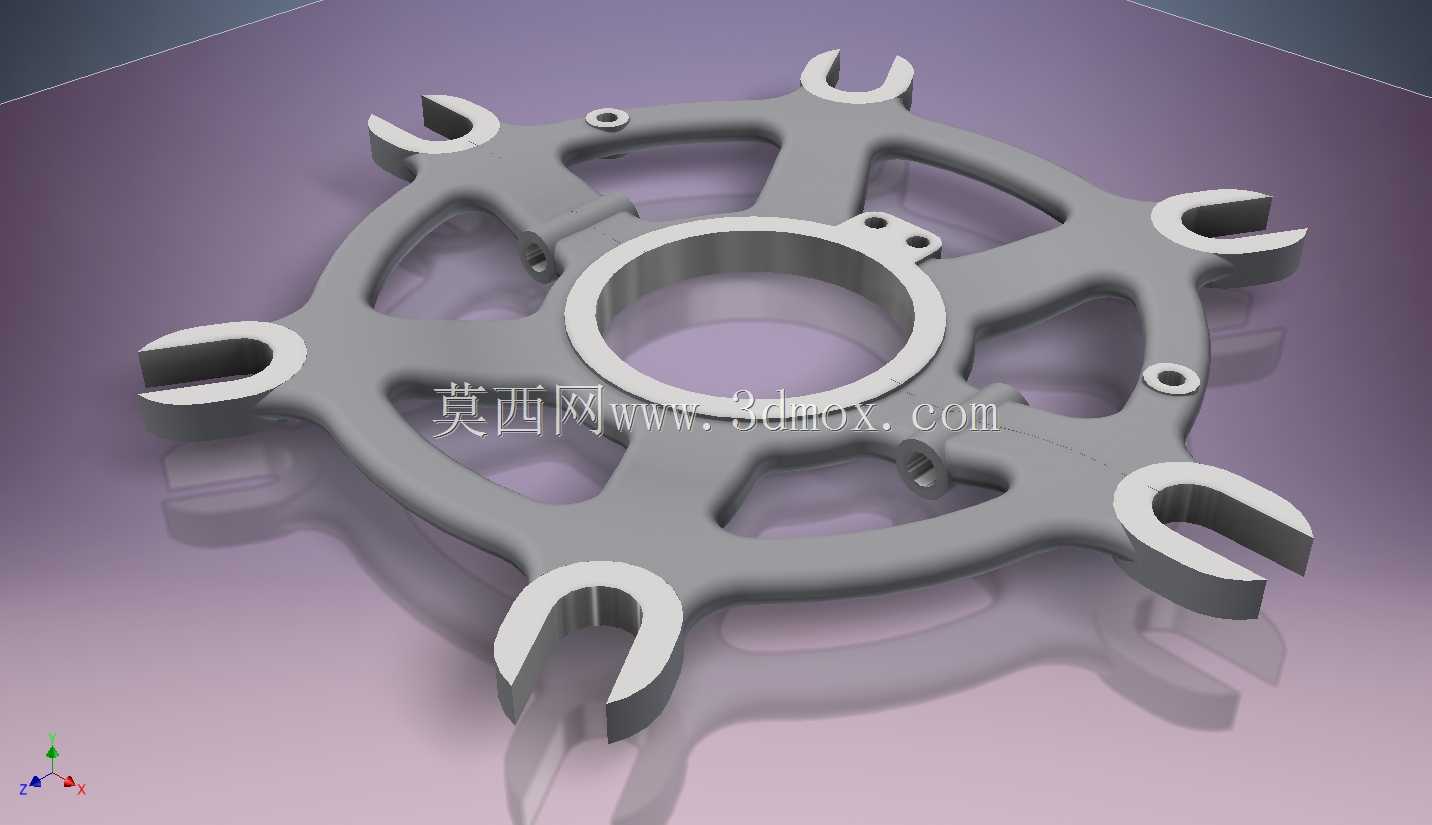

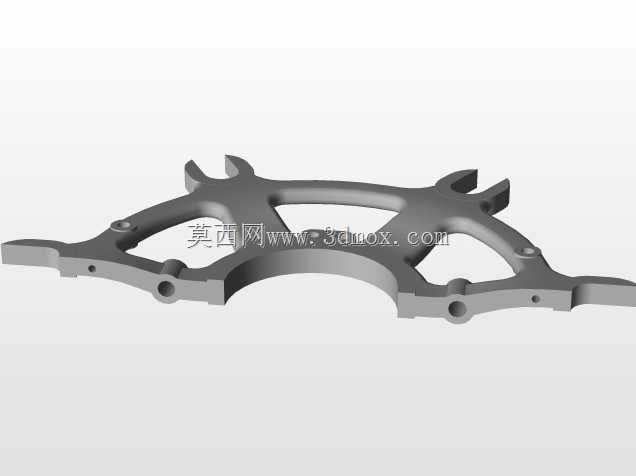

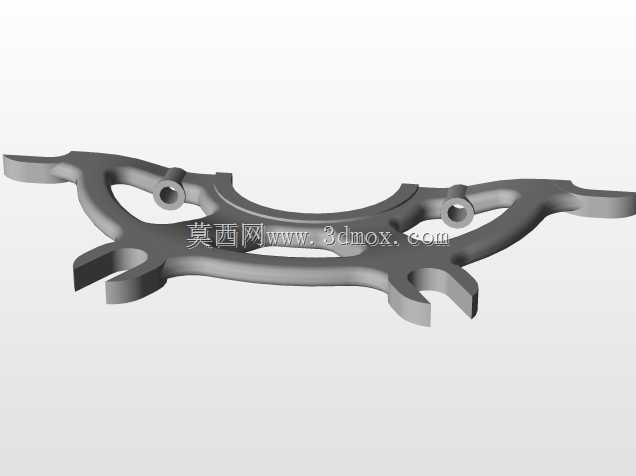

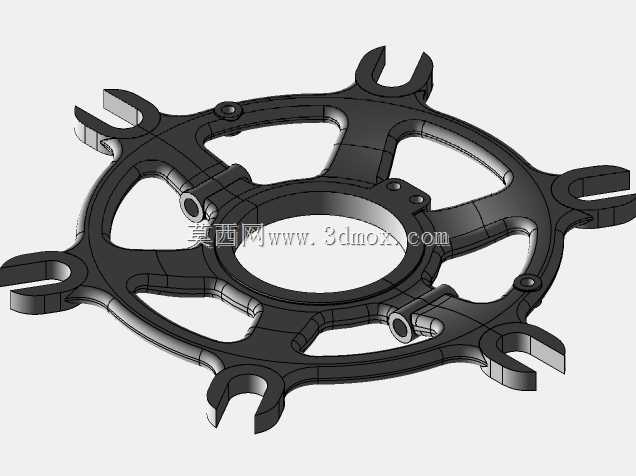

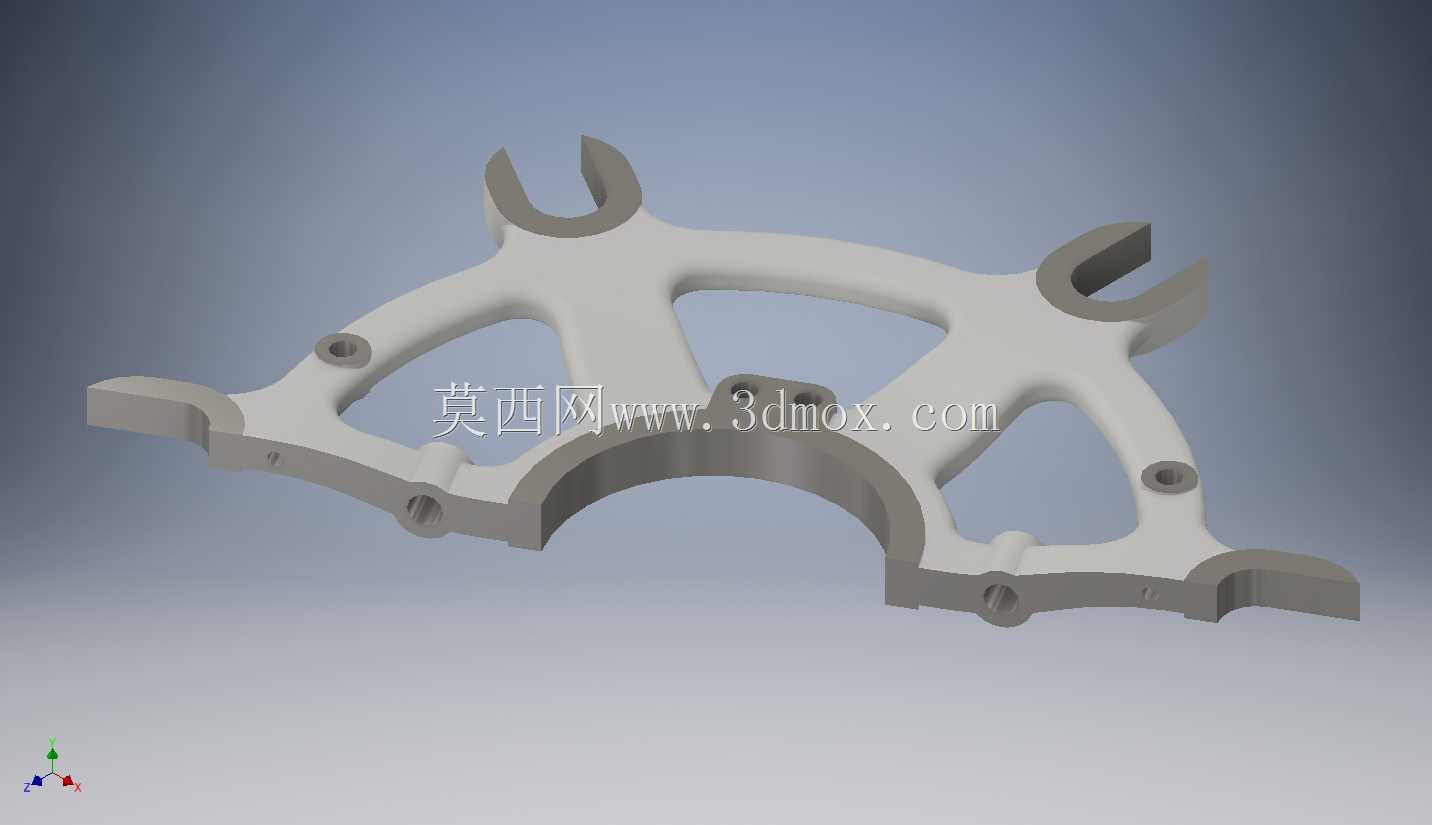

这款多开口集成式蜘蛛构型工具，核心定位是面向设备运维、装配工位的紧凑作业场景，解决传统单规格扳手携带繁琐、换型效率低的痛点，尤其适合狭窄空间内的多规格紧固件拆装作业。整体采用中心对称的辐条式布局，中心设置带定位台阶的通孔结构，可适配配套的加力杆或者扭矩转接组件，作业时能通过中心孔传递扭矩，避免单点受力导致的工具变形，同时中心孔的公差配合经过优化，可兼容常用的3/8英寸、1/2英寸驱动方头规格，无需额外转换接头即可搭配现有棘轮手柄、延长杆使用。六个辐条末端分别集成不同开口尺寸的呆扳手卡口，卡口的开口尺寸覆盖常用的公制、英制紧固件规格，每个卡口的受力面都做了加厚处理，开口角度遵循标准呆扳手的15度倾角设计，在受限空间内可通过翻转工具实现小角度拧动，适配紧固件周围操作空间不足的工况。辐条之间采用大尺寸镂空设计，在保证整体结构强度的前提下大幅降低工具自重，同时镂空区域可作为临时的挂点，方便在工位挂板上收纳，也能在作业时穿过手指实现防滑握持，应对带油污的作业场景。每个辐条上预留的小型光孔，可用于穿入钢丝或者挂绳，防止高空作业时工具坠落，也可作为定位销孔，在批量装配工位配合定位销实现工具的快速归位。设计过程中通过有限元仿真对每个卡口的受力极限做了校核，在施加额定扭矩的情况下，卡口的变形量控制在金属弹性形变范围内，不会出现开口扩张、打滑的问题，辐条与中心环的过渡位置做了大圆角处理，避免应力集中导致的断裂风险，整体材质选用常用的铬钒钢锻造毛坯，后续经过淬火、表面喷砂处理，兼顾硬度与韧性。工具的整体外轮廓直径控制在150毫米以内，厚度不超过12毫米，可轻松放入工装口袋或者工具包的侧袋，相比携带六把单独的开口扳手，收纳体积减少70%以上，在流水线装配、户外设备抢修、自行车维保等场景下，无需反复翻找对应规格的扳手，转动工具即可切换对应卡口，大幅减少换型等待时间。卡口的开口尺寸公差严格遵循手动扳手的精度标准，与紧固件的六角头配合间隙控制在合理范围，既不会因为间隙过大导致棱角磨损，也不会因为间隙过小出现卡滞，作业时的受力面完全贴合紧固件的两个平行侧面，避免点接触造成的紧固件棱角圆钝问题。
