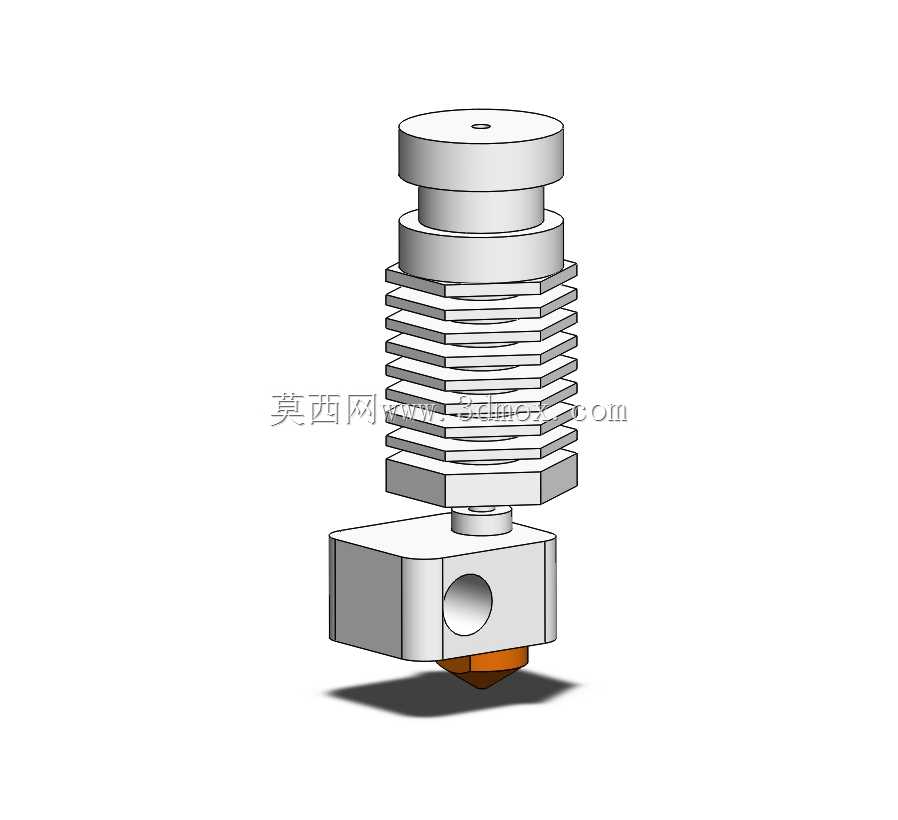

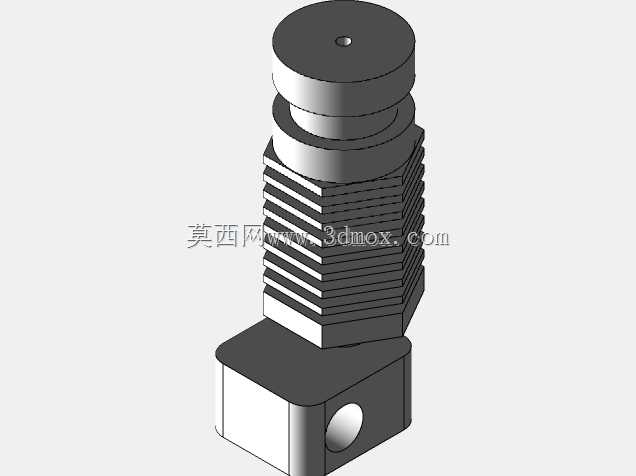

FDM桌面级3D打印机六边形散热挤出热端结构

　　该结构为FDM熔融沉积成型3D打印机的核心挤出热端部件，是耗材熔融挤出的核心执行单元，直接决定打印过程中耗材熔融稳定性、出丝精度与长时间打印的可靠性，目前广泛应用于桌面级DIY3D打印机、小型商用FDM设备的挤出系统改装与原厂配套场景。在实际打印作业中，热端承担着将固态丝状耗材加热至熔融温度、通过喷嘴精准控制出丝量、配合运动机构完成截面路径堆叠的核心功能，其结构设计的合理性直接影响堵头概率、温度传导效率、打印件层间结合力等核心指标。

　　设计阶段优先考虑了散热段与加热段的热隔离需求，上部采用多圈环形散热鳍片结构，通过增大与空气的接触面积，将加热块向上传导的多余热量快速散出，避免耗材在散热段提前软化膨胀造成堵料，鳍片的间距、厚度经过反复校核，既保证足够的散热面积，又不会因结构过于密集增加不必要的风阻，适配常规3010轴流风扇的直吹散热需求。中部采用标准外螺纹结构，可直接适配通用型E3D规格的热端固定座，无需额外定制转接件，降低用户改装与替换的适配成本，螺纹段的长度预留了足够的安装调节余量，可根据不同机型的挤出机安装高度调整伸出长度，适配近程挤出、远程挤出两种不同的送料布局。下部加热块采用六边形棱柱结构，相比传统方形加热块，六边形结构在拧紧喷嘴、更换热敏电阻与加热棒时，可通过扳手实现多面夹持，不会出现方形块边角打滑拧圆的问题，同时六边形的对称结构让加热棒、热敏电阻的安装孔位布局更均衡，温度传导更均匀，减少加热块内部的温度差，保证喷嘴处温度波动控制在±1℃范围内。喷嘴采用标准M6螺纹接口，可通用市面上所有同规格的黄铜喷嘴、硬化钢喷嘴，适配PLA、ABS、PETG、TPU等多种不同耗材的打印需求，加热块侧面预留的加热棒、热敏电阻安装孔采用标准孔径，可直接适配常规6*20mm加热棒与NTC100K热敏电阻，无需额外加工。

　　安装边界上，该热端整体轴向长度控制在常规挤出组件的适配范围内，最大外径不超过散热鳍片的外圆尺寸，安装时不会与X轴运动机构、打印平台调平组件产生运动干涉，下部加热块的六边形对边尺寸经过严格控制，预留了足够的硅胶保温套安装空间，用户可根据需求加装保温套减少热量流失，降低加热块的温度波动。进料通道采用内壁抛光的光滑通孔设计，减少耗材送进过程中的摩擦阻力，避免耗材在通道内卡顿造成的出丝不均、断料等问题，散热段与加热块之间的隔热管采用低导热系数材质，进一步阻断热量向上传导的路径，保证散热段温度始终低于耗材的玻璃化转变温度，从结构根源上减少堵头故障的发生概率。
