开口式弹簧钢轴用定位挡圈三维设计

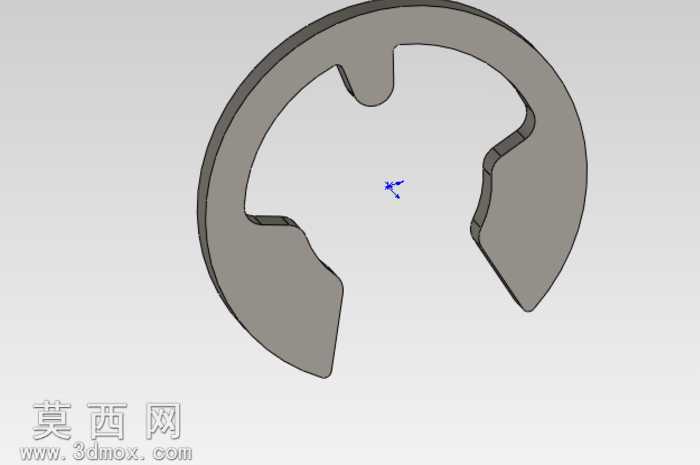

本挡圈模型采用三维参数化建模方式构建，建模过程中首先绘制挡圈的环形基础轮廓，精准把控开口处的异形卡接结构尺寸，对两个卡爪的弧度、卡槽的过渡圆角进行逐一约束，确保各部分尺寸符合轴用挡圈的装配适配要求。建模时对挡圈的厚度进行均匀拉伸处理，对卡接部位的边缘做了合理的倒角优化，既还原了实物挡圈的结构特征，也避免了模型出现尖锐棱角导致的装配干涉问题。材质设置上选用弹簧钢对应的金属材质，调整材质的金属度、粗糙度参数，还原弹簧钢零件经冲压成型后的哑光金属质感，渲染时采用柔和的均匀布光，清晰展现挡圈的轮廓结构与卡爪细节，同时保留了零件表面的细微质感，让模型呈现出贴近工业实物的视觉效果。结构设计上，该挡圈为开口式弹性结构，依靠自身的弹性形变可卡入轴上对应的卡槽内，两个异形卡爪分别对应轴槽的卡合位置，环形主体能够紧密贴合轴的圆周面，开口结构为装配时的弹性扩张预留了形变空间，安装到位后可依靠自身弹力收紧，牢牢卡在轴槽中，实现对轴上零件的轴向定位，防止轴上配套零件出现轴向脱落或窜动的问题。设计过程中重点考量了挡圈的弹性形变余量与卡接强度的平衡，在保证挡圈具备足够装配弹性的同时，确保卡合后有充足的锁紧力，能够适配常规的机械传动、汽车部件等场景下的轴系定位需求，模型的各部分结构比例协调，卡接部位的尺寸经过反复校验，能够直观展现开口挡圈的工作原理与装配特征，可用于机械结构演示、装配模拟等相关场景。
