5毫米黄色直插式发光二极管三维建模

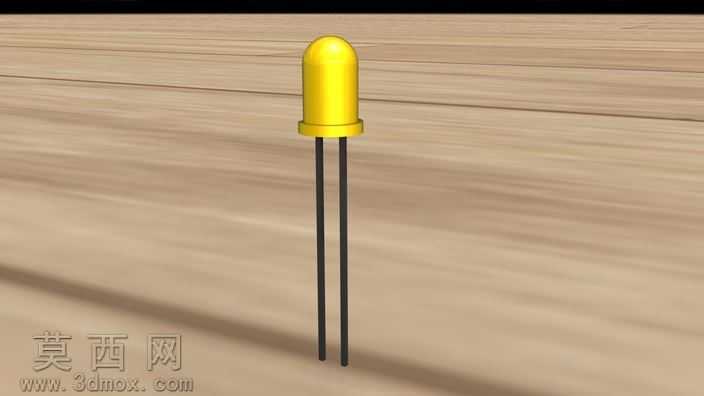

本次建模对象为5mm规格黄色直插发光二极管，建模过程围绕实物的结构特征与装配适配需求展开，首先从基础轮廓搭建入手，先绘制灯珠头部的半圆球头截面轮廓，通过旋转特征生成环氧树脂封装的主体部分，该部分严格遵循5mm直插LED的标准尺寸比例，球头弧度与柱身衔接处做平滑过渡处理，还原封装外壳的圆润质感，同时在柱身底部做出直径略大于柱身的法兰凸缘结构，还原实物的卡位特征。引脚部分采用拉伸特征生成两根平行的金属直引脚，引脚直径与间距严格匹配标准PCB插孔尺寸，引脚长度预留足够的焊接余量，同时针对电路板装配场景，特意设置了电路板上方高度以0.2毫米为增量的可选调节参数，方便不同装配高度的场景调用。建模过程中为引脚赋予哑光金属材质，还原铁质引脚的暗哑金属质感，环氧树脂封装部分赋予半透明的明黄色材质，调整材质的透光率与漫反射参数，模拟黄色LED封装壳的通透质感与色彩饱和度，同时在封装内部预留了发光芯片的微小结构位置，还原LED的内部结构逻辑。装配适配层面，添加了iMates装配约束预设，将该LED模型导入装配环境时，可自动识别PCB板的安装孔位完成放置，无需重复手动添加配合约束，大幅提升电子装配场景的建模效率。渲染阶段将模型放置在模拟木纹工作台的场景中，调整柔和的侧方光源，让灯珠的半透明材质呈现出自然的光影层次，引脚部分添加轻微的环境反射效果，还原金属引脚的真实质感，整体建模既保证了外观与实物的高度一致性，又兼顾了电子装配设计中的实用参数设置，可直接用于电路板装配仿真、元件库搭建、产品演示动画等多种场景。
