工业管路路由排布系统三维设计

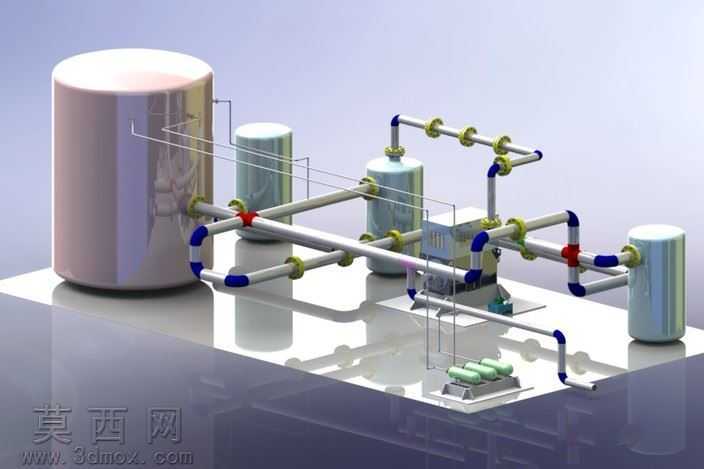

本作品为工业流体输送管路路由排布的三维设计方案，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循工业管路设计的规范要求，对每一段管线的走向、转弯半径、连接点位都做了精准的参数化约束，确保整体布局符合实际工程的安装与运维需求。模型包含多组不同规格的立式储液罐体，罐体采用金属抛光材质渲染，表面还原了不锈钢材质的高反射物理特性，清晰呈现罐体的圆柱曲面结构与顶部封边细节，不同容积的罐体按照流体处理的工艺流程依次排布，作为整个管路系统的介质存储与中转单元。管线部分采用无缝钢管的材质设定，搭配蓝色的管路接头与黄色的管箍固定件，不同颜色的材质区分既清晰展现了管路的连接结构，也符合工业现场的管线标识规范，所有管线的转弯处均采用标准弯头衔接，避免直角弯折带来的流体阻力过大问题，同时在关键节点设置了红色的控制阀件，可实现管路通断与流向调节的功能模拟。建模过程中对管路上的法兰连接、密封结构都做了细节还原，每一处管箍的安装位置都与管线的固定点位一一对应，底部的支撑平台采用磨砂金属材质，还原了工业设备安装基座的质感，平台上还配套设置了小型泵组与处理模块，作为管路系统的动力输送与介质处理单元，与主管路形成完整的流体循环回路。渲染阶段采用了柔和的影棚光照环境，通过多角度的光源布置突出金属材质的反光特性与管路的空间层次，清晰展现整个管路系统的三维空间走向，避免管线之间出现视觉重叠导致的结构识别困难。设计思路上以路由优化为核心，在满足工艺流程要求的前提下尽可能缩短管线总长度，减少不必要的弯折，同时预留出足够的安装操作空间，方便后续的阀门操作、管路检修与部件更换，整体布局紧凑合理，既保证了流体输送的效率，也兼顾了现场安装的可行性与后期运维的便利性，可作为工业管路设计、流体系统排布的参考方案，用于相关工程的方案展示、结构验证与教学演示使用。
