这类无防护结构的法兰联轴器,多用于低速重载、轴系对中精度有保障的工业传动场景,常见于中小型输送机驱动端、小型搅拌设备主轴连接、通用机床辅助传动单元这类对传动刚性要求高、冲击载荷偏小的工位,核心作用是实现两根同轴布置传动轴的刚性连接,同步传递转矩与转速,不存在缓冲补偿能力,因此对安装阶段的两轴同轴度偏差控制要求较高,径向、角向偏差超出允许范围时会快速加剧连接螺栓、法兰结合面的磨损,甚至引发轴系疲劳断裂。

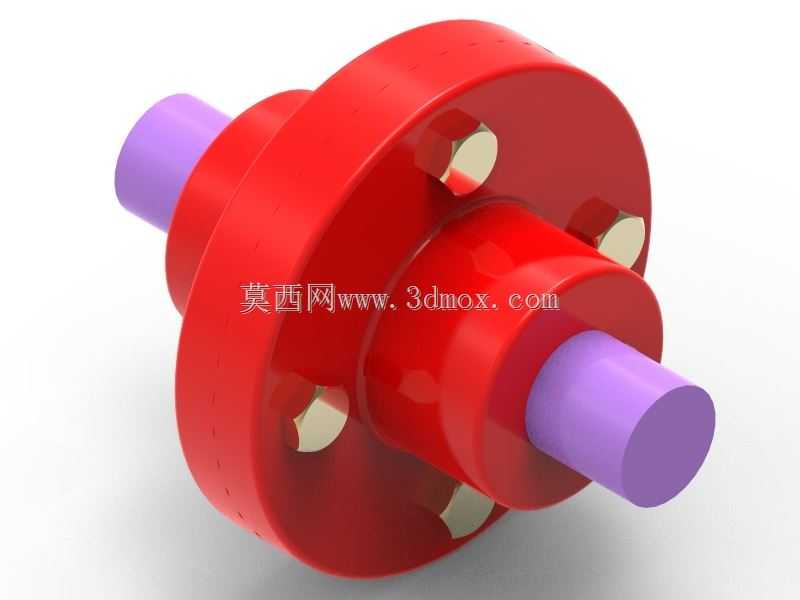

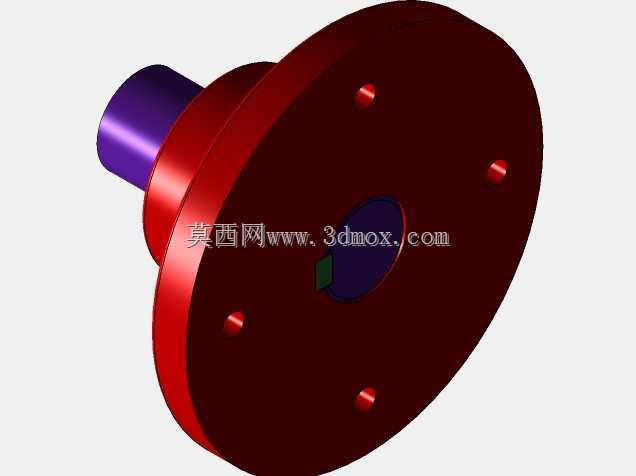

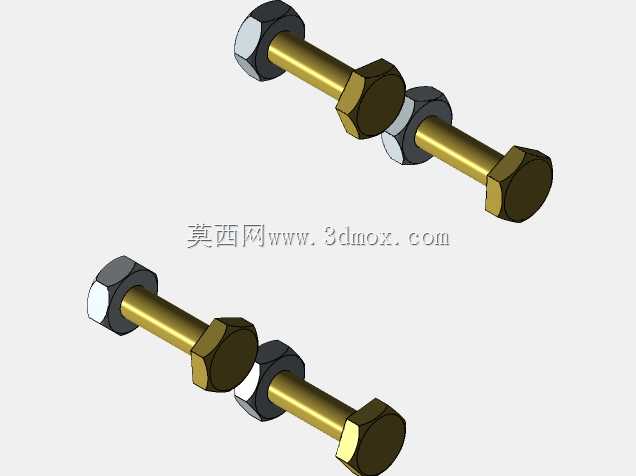

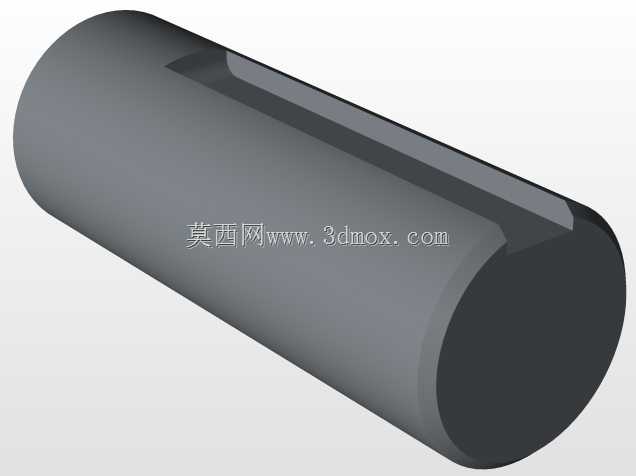

从结构设计逻辑来看,该联轴器采用两个带凸缘的半联轴节分别套装在主动轴与从动轴轴端,依靠轴伸段的平键实现半联轴节与轴的周向固定,两个半联轴节的法兰端面上加工有均匀分布的螺栓过孔,装配时通过铰制孔螺栓穿入对应孔位锁紧,依靠螺栓杆受剪与法兰端面的摩擦力共同传递转矩,省去了外置防护壳体的结构,整体零件数量少,加工工序简单,后期维护时仅需拆卸连接螺栓即可完成两轴分离,不需要额外挪动两端的驱动与负载设备,拆装效率远高于带防护套的同规格联轴器。
设计阶段需要重点把控几个核心尺寸边界:首先是半联轴节的轴孔直径与配合公差,需匹配对应轴伸的直径公差带,通常采用H7/k6的过渡配合保证定心精度,键槽尺寸需符合对应轴径的平键标准,避免键连接出现松动滚键问题;其次是法兰盘的外径与螺栓分布圆直径,需根据额定传递转矩计算螺栓数量与单根螺栓的抗剪强度,法兰盘厚度要满足螺栓预紧力下的端面刚度要求,避免锁紧后法兰出现翘曲变形影响结合面贴合度;最后是半联轴节的轮毂长度,需保证轴孔与轴伸的配合长度足够,避免轴孔接触面压应力超出材料许用值,同时要预留轴端挡圈的安装位置,防止半联轴节运行中出现轴向窜动。
实际选型应用时,要注意这类无防护结构的联轴器不能用于人员易触碰的外露传动工位,旋转状态下突出的螺栓头存在卷入风险,必须配套外部安全防护罩使用;同时因为没有位移补偿能力,安装时要先调整两端设备的安装位置,将两轴的径向偏移、角向偏移控制在标准允许的极小范围内,再锁紧连接螺栓,运行初期要定期检查螺栓预紧力,避免初期磨合后螺栓松动引发传动故障。
