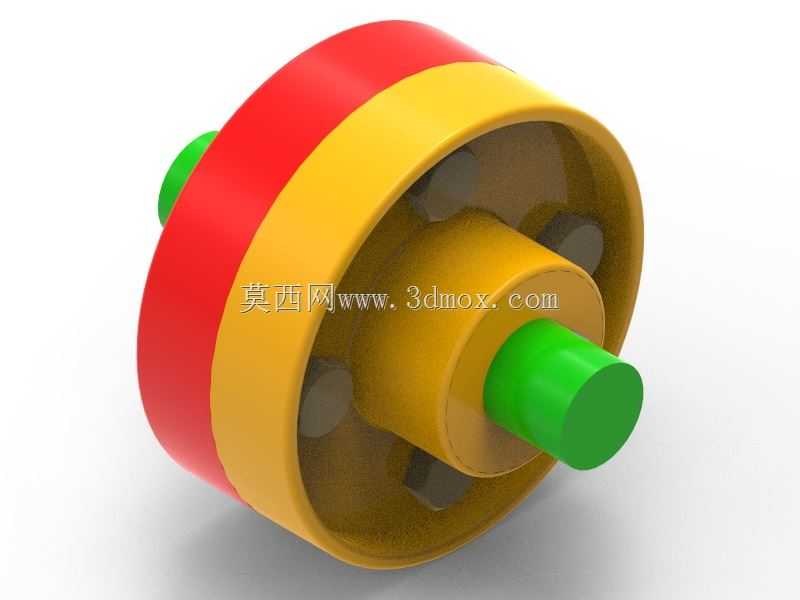

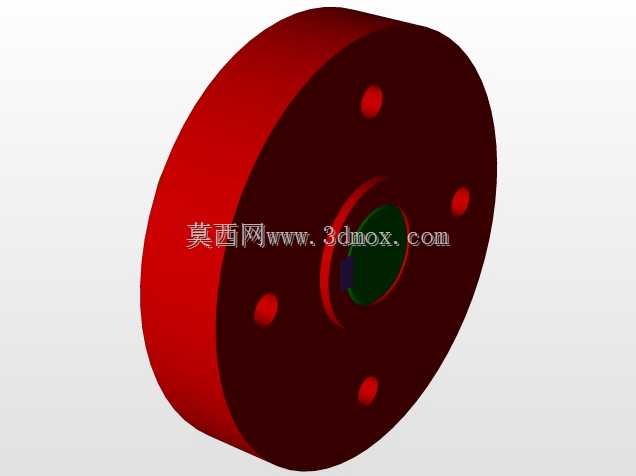

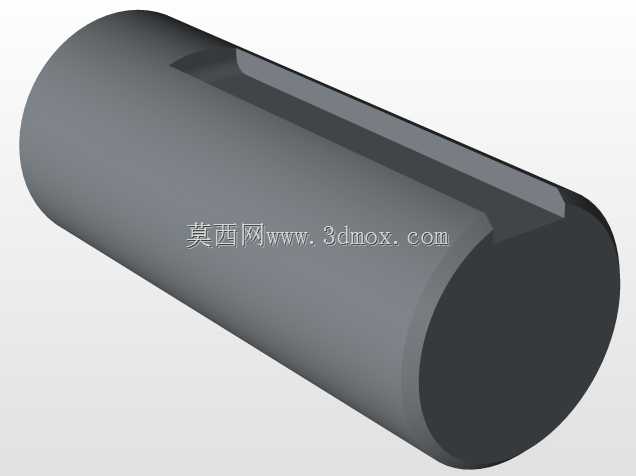

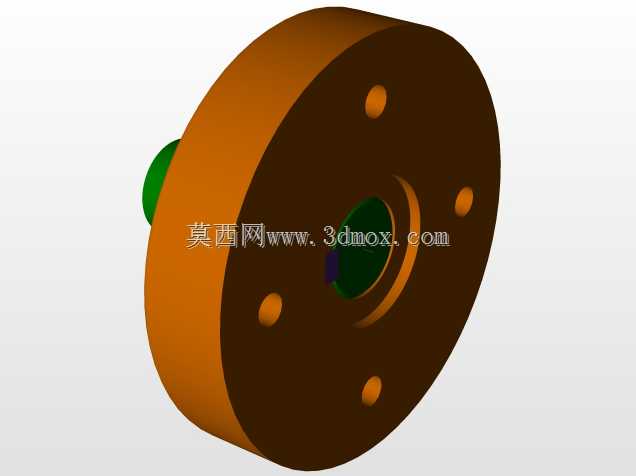

在常规工业传动场景中,这类带防护结构的法兰联轴器多用于中小功率的轴系传动连接,常见于轻工输送设备、小型泵组、通用机床进给轴这类对传动安全有基础防护要求的工位,区别于裸露的凸缘联轴器,外侧的环形防护结构可以避免运转过程中连接螺栓外露剐蹭操作人员,也能阻挡少量车间粉尘、碎屑落入连接结合面,降低螺栓松动的概率。从结构设计逻辑来看,这类联轴器采用两半法兰对合的核心结构,依靠端面上的铰制孔螺栓实现扭矩传递,两端的轴毂采用普通平键连接的方式与主动、从动轴配合,轴孔的公差带通常选取H7/k6的过渡配合,既保证装配时的对中精度,也方便后期检修拆卸。中间的防护环与两半法兰采用止口定位配合,装配时先完成两端轴与法兰毂的键连接固定,

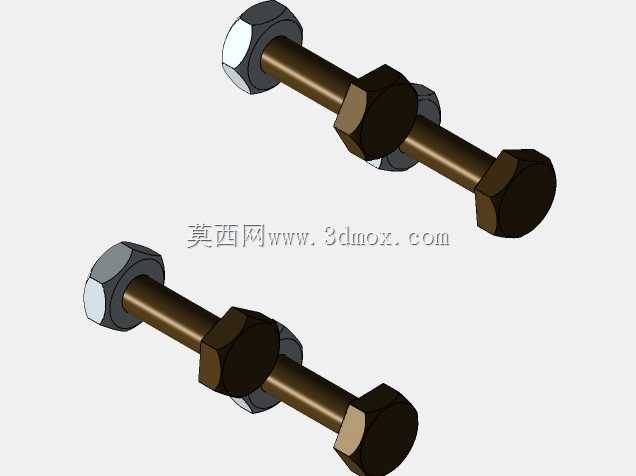

再将防护环套入其中一侧法兰,对齐两半法兰的止口与螺栓孔,穿入连接螺栓后按对角线顺序分次拧紧,保证法兰端面受力均匀,避免出现偏斜导致的轴系附加弯矩。从安装边界来看,这类联轴器的径向最大尺寸由外侧防护环的外径决定,设计时需要预留至少10mm的径向安全间隙,避免运转时与周边的机架护罩、管线产生干涉;轴向尺寸需要结合两端轴的伸入长度确定,轴头端面与法兰毂内部端面预留2-3mm的间隙,补偿轴系运转时的少量热伸长量。在功能特性上,这类防护型法兰联轴器不具备补偿两轴相对偏移的能力,因此安装时需要严格控制两轴的对中误差,径向偏移量建议控制在0.03mm以内,角向偏移不超过0.05°/100mm,否则会在运转过程中产生额外的交变载荷,
加剧轴承与键连接的磨损。防护环的厚度通常根据传递扭矩的大小选取,在满足防护覆盖螺栓头的前提下,尽量控制壁厚减少整体转动惯量,适配转速不超过1500r/min的传动工况,避免高速下防护环自身的离心力带来额外的不平衡量。建模过程中需要重点关注止口配合面的公差标注、螺栓孔的位置度要求,以及轴毂键槽的对称度控制,这些细节直接影响后期实际装配的顺畅度与传动稳定性,装配完成后需要手动盘车检查转动是否顺畅,无卡滞、剐蹭现象后方可投入负载运行。
