偏心式传动连接构件结构设计

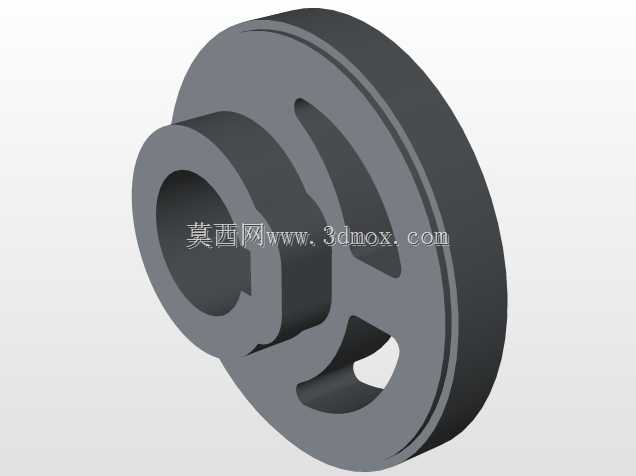

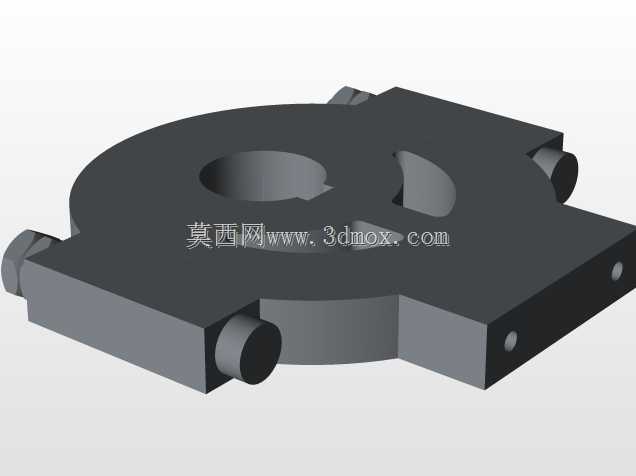

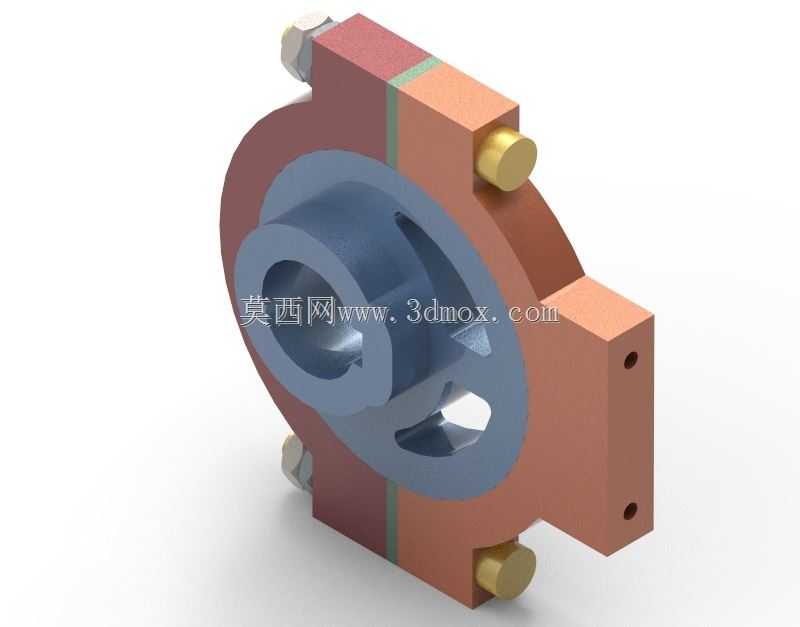

这类偏心连接构件常应用在需要实现偏心距传动、周期性位移输出的机械工位中，比如小型物料输送的间歇驱动单元、轻工设备的往复执行机构配套连接位，也可作为试验台架上调整传动偏心量的适配连接模块，替代固定偏心距的一体式构件，降低不同偏心参数测试时的零件更换成本。从实际装配逻辑来看，构件采用分体式组合结构，主体偏心座与端盖通过周向布置的紧固件完成锁紧，安装时可先将内置的偏心传动套嵌套入主体内腔，再扣合端盖完成预紧，无需额外设计复杂的轴向定位结构，紧固件的布置位置避开了构件的安装基准面，不会对安装平面的贴合精度造成干涉。构件的安装边界以方形法兰面为基准，法兰面上预留的两个光孔用于和设备安装基座完成螺栓固定，安装孔的中心距与法兰端面的平面度公差需要匹配常规传动基座的通用安装规格，保证替换安装时无需重新加工基座孔位。设计过程中优先考虑了内腔偏心通道的同轴度要求，偏心内孔与主体外圆的偏心距公差控制在传动副允许的间隙范围内，避免运转时出现卡滞或传动间隙过大的问题，端盖与主体的配合面采用止口定位结构，保证装配后端盖与主体的同轴度，减少紧固件承受的径向剪切力。周向布置的紧固件选用标准外六角螺栓，螺栓头的沉台深度刚好覆盖螺栓头厚度，避免螺栓突出端盖平面影响相邻部件的安装空间，构件的整体轴向尺寸控制在紧凑范围内，适配安装空间受限的小型传动工位，内腔的偏心通道做了圆弧过渡处理，减少应力集中的同时，也能降低配套轴件运转时的接触磨损。实际选型时需要注意，该构件的偏心距参数要匹配所需的往复行程量，安装面的粗糙度要满足传动时的定位精度要求，紧固件的锁紧力矩要按照螺栓规格对应标准施加，避免运转过程中出现松动移位。
