十字轴式万向联轴器结构设计装配方案

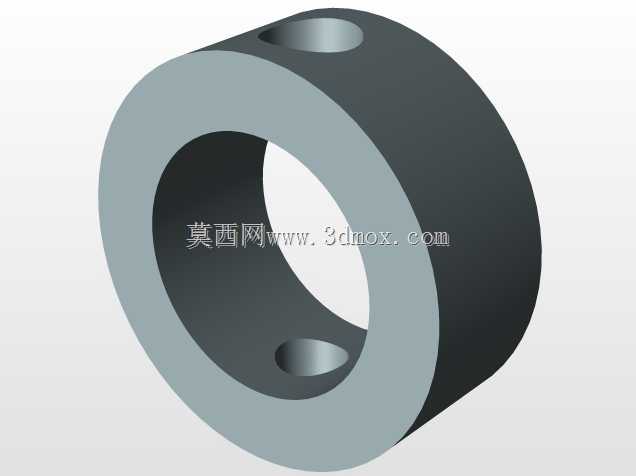

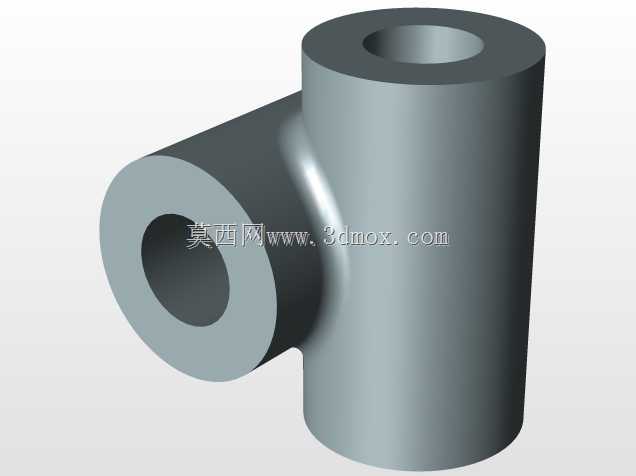

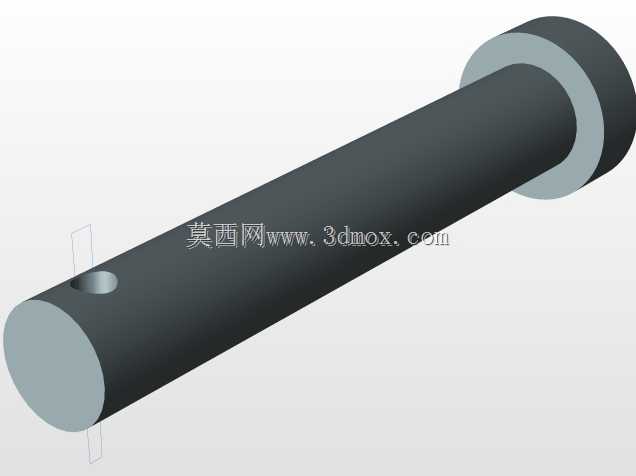

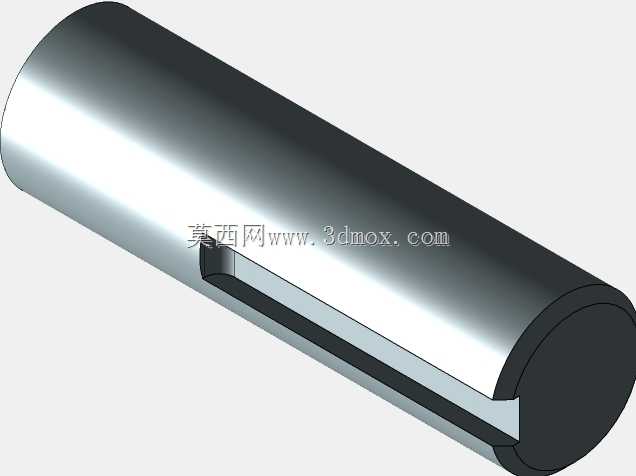

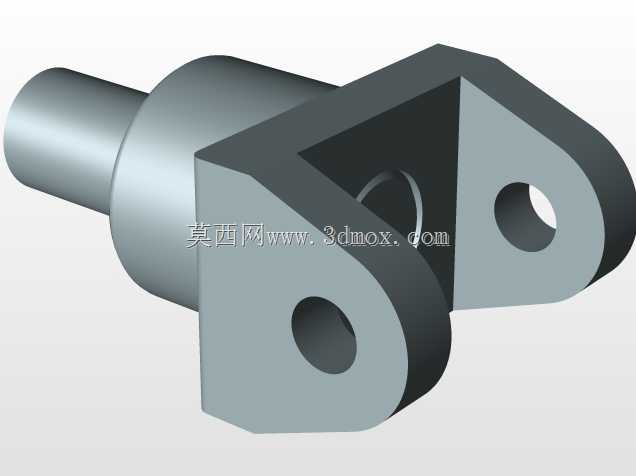

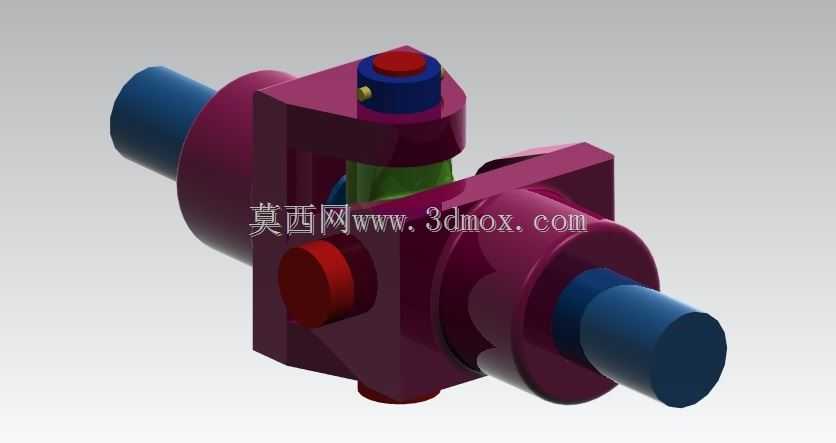

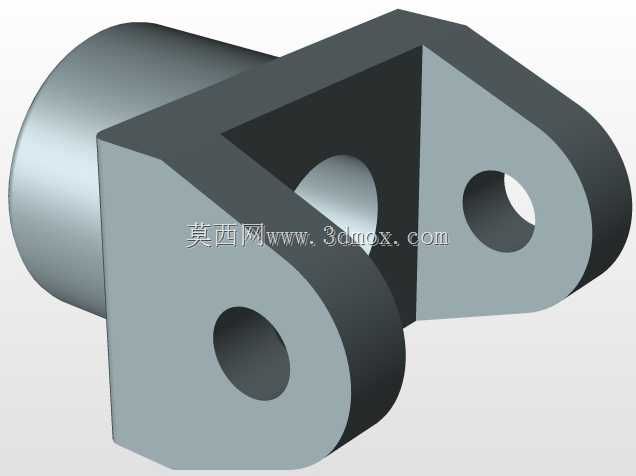

在冶金输送线、重型工程机械传动、机床进给轴系、农用机械动力输出等存在两轴轴线偏角的传动场景中，刚性联轴器无法补偿安装误差与工况形变带来的轴线偏移，万向联轴器是这类场景下实现变角度扭矩传递的核心部件。本次设计的十字轴式万向联轴器，核心功能是在主动轴与从动轴存在轴线夹角的工况下，持续稳定传递旋转扭矩，同时补偿径向、角向与轴向的安装偏差，避免轴系因强制对中产生附加弯矩，保护轴承、齿轮等上下游传动部件不受额外载荷冲击。从结构设计逻辑来看，整体采用分体式铰接布局，两端为带轴孔的叉形接头，分别对接动力输入与输出轴，中间通过十字轴实现两个方向的转动自由度，十字轴与叉形接头的轴孔配合处预留了润滑介质存储空间，可在长期运转中减少铰接面的磨损，延长部件维护周期。设计过程中优先考虑安装边界的适配性，两端轴孔采用标准圆柱轴孔配合公差，可适配不同直径的传动主轴，叉形接头的外轮廓做了圆角过渡处理，避免高速旋转时产生应力集中，同时减少运转过程中的风阻与磕碰风险。整体外形尺寸围绕常规中等功率传动场景设计，轴向总长度控制在适配多数设备安装空间的范围内，最大回转直径满足相邻部件的安全间隙要求，安装时无需额外定制周边连接结构，可直接替换同规格的常规万向联轴器部件。在功能特性上，该结构可实现最大35度范围内的变角度传动，在轴线偏角动态变化的工况下，传动过程无卡滞，扭矩传递波动控制在工程允许范围内，铰接部位的密封结构可阻挡粉尘、切削液等杂质进入配合面，适配车间多粉尘、有切削液飞溅的加工环境。设计时对十字轴的受力截面做了等强度优化，在保证整体结构强度满足额定扭矩传递要求的前提下，尽可能减少不必要的材料冗余，降低整体转动惯量，减少轴系启动与换向时的惯性冲击。叉形接头与轴的连接采用平键周向固定加端面顶丝锁紧的方式，既保证扭矩传递的可靠性，也方便后期维护时的拆装操作，无需专用拉马等工具即可完成部件更换。
