分体式套筒联轴器结构设计方案

在中小功率传动系统的轴系连接场景中，分体式套筒联轴器是应用十分广泛的刚性连接部件，常见于轻工输送设备、小型机床进给机构、农用机械传动单元等对同轴度有一定要求、无需频繁补偿大偏移量的传动位置。这类联轴器的核心作用是实现两根同轴线布置轴段的刚性连接，传递额定范围内的转矩，同时保证轴系运转的同轴精度，相比整体式套筒联轴器，分体结构的最大优势是无需轴向移动两端轴段即可完成装拆，在设备后期维护、轴系部件更换时能大幅降低拆装工作量，尤其适合两端轴段已装配轴承、齿轮等其他零件，无法做轴向窜动的安装场景。

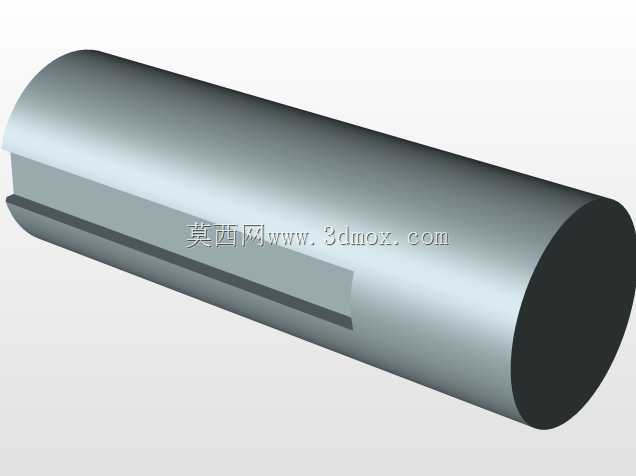

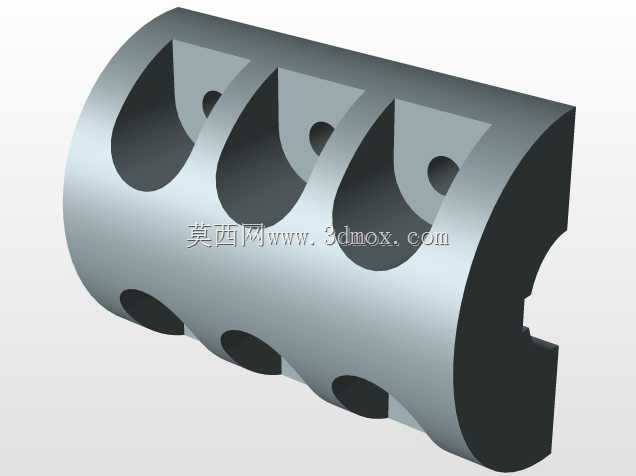

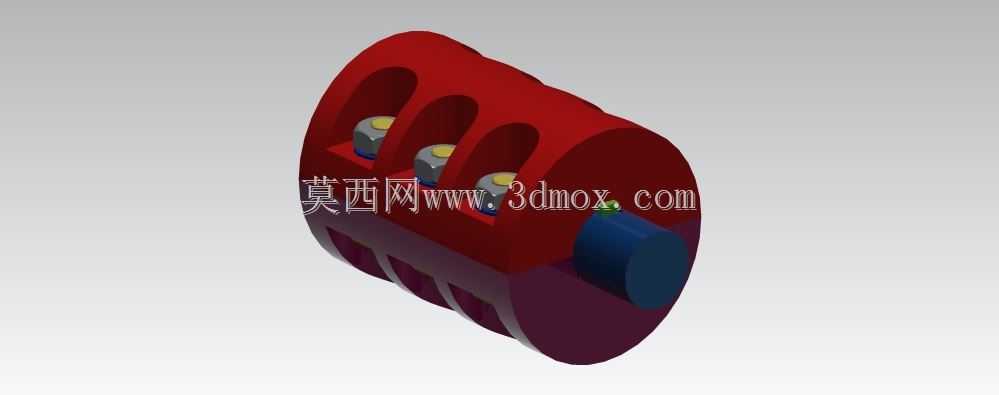

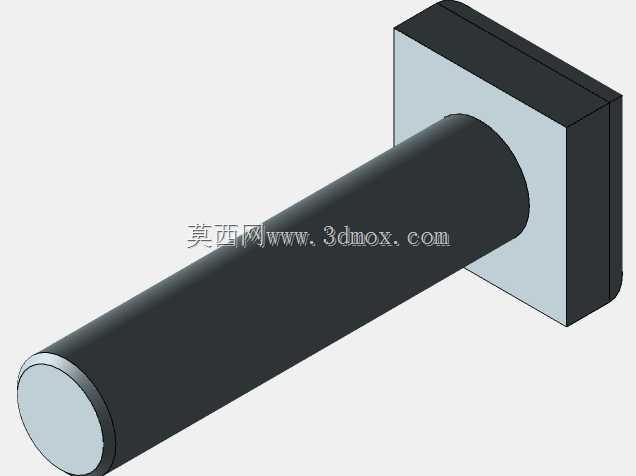

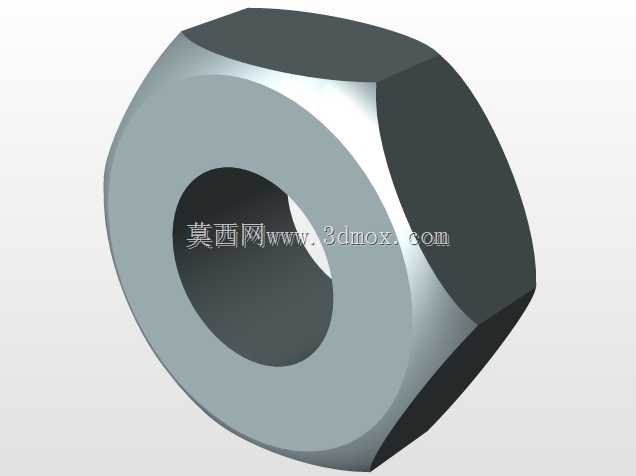

从结构设计逻辑来看，该联轴器采用对开式套筒主体，两个半套筒通过沿周向均匀布置的锁紧螺栓实现抱紧，套筒内壁与被连接轴的接触面可根据使用需求设计为光面抱紧、平键定位或者花键配合形式，本次设计的结构采用平键加螺栓抱紧的组合定位方式，既可以通过平键承担主要转矩传递载荷，又能通过螺栓预紧力产生的抱紧摩擦力抵消部分交变载荷下的冲击，避免平键出现应力集中导致的压溃失效。套筒外壁开设的三个沉头螺栓孔沿轴向等距排布，每个螺栓孔对应一组锁紧单元，螺栓拧紧后头部完全沉入沉孔内，不会在运转过程中与周边护罩、机架部件产生刮碰，满足紧凑安装空间的安全防护要求。

设计过程中需要重点控制几个核心尺寸边界：首先是套筒的内孔直径公差，需要与被连接轴的轴径公差形成H7/k6的过渡配合，既保证装配时的同轴定位精度，又不会因为过盈量过大导致装配困难；其次是套筒的总长尺寸，需要覆盖两根轴的插入段长度，单根轴的插入深度不小于轴径的1.2倍，保证足够的接触面积来传递转矩，避免轴孔接触面出现压痕变形；螺栓的规格选择需要根据传递转矩的大小计算预紧力，沿周向均匀分布的螺栓数量要保证抱紧力沿圆周方向均匀作用，避免出现局部应力过大导致套筒变形的问题。另外分体结合面的加工精度需要控制平面度在0.02mm以内，保证两个半套筒合模后没有明显缝隙，避免运转过程中出现偏心振动。

在实际选型应用时，需要注意这类刚性联轴器不具备径向、角向补偿能力，安装时必须严格调整两轴的同轴度，径向偏移量控制在0.05mm以内，角向偏移不超过0.05°，否则会在轴系运转过程中产生附加弯矩，加剧轴承、轴段的疲劳磨损。相比凸缘联轴器，分体式套筒联轴器的径向尺寸更小，适合安装空间径向受限的场合，整体结构没有突出的法兰盘，转动惯量更低，在中小转速的传动场景中运转稳定性更好。
