半重叠套筒联轴器结构设计与装配方案

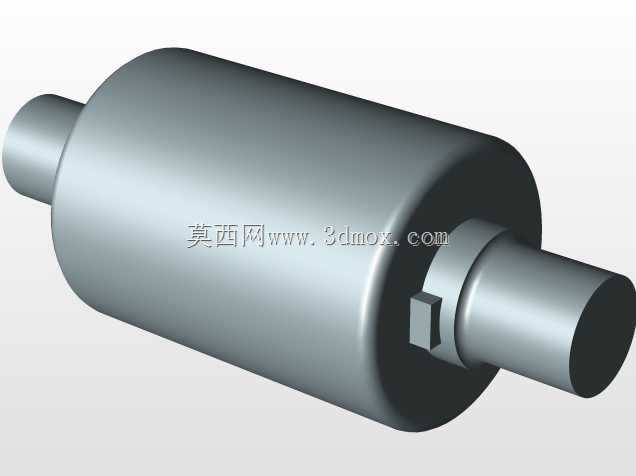

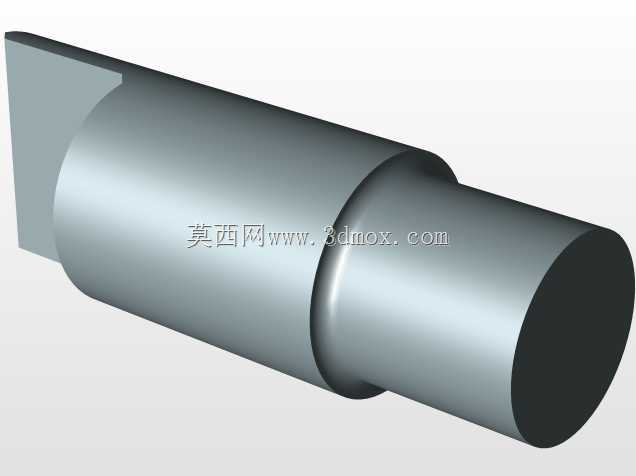

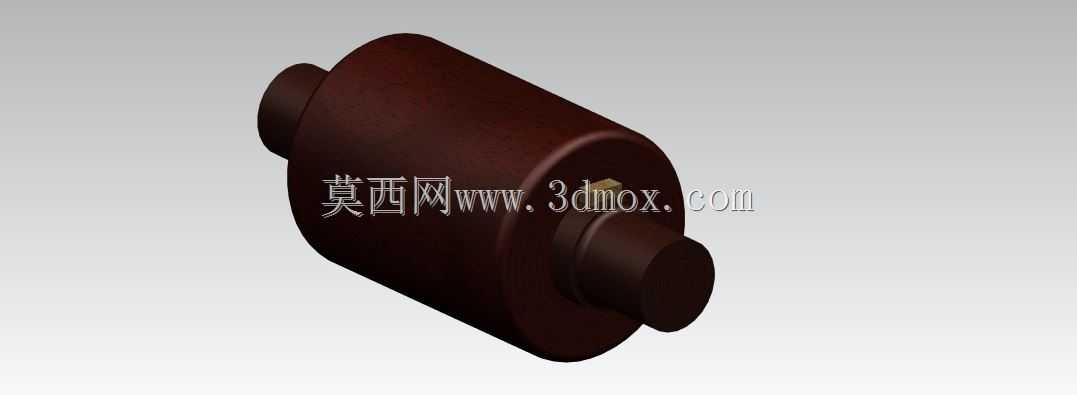

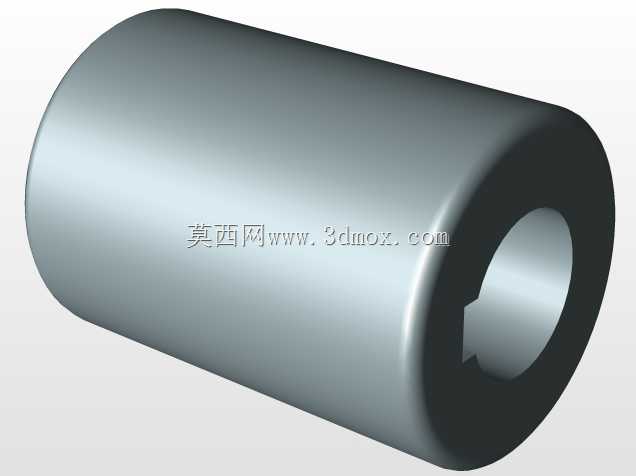

半重叠套筒联轴器属于刚性套筒类联轴器的衍生结构，在中小功率传动场景中应用广泛，常见于轻工输送线、小型机床进给机构、农用机械辅助传动单元这类对同轴度补偿要求不高、安装空间紧凑的传动链路中，核心作用是实现两根同轴线轴段的刚性连接，平稳传递工作扭矩，同时依靠半重叠的套筒结构，在保证连接刚性的前提下，一定程度降低装配时的轴向对位难度。从实际功能特性来看，这类联轴器没有弹性缓冲元件，无法补偿两轴间的径向、角向偏移，因此对安装时的轴系对中精度有明确要求，适合安装在轴系支撑刚性足、工作过程中冲击载荷小的传动位置，相比普通整体式套筒联轴器，半重叠结构的套筒分为两段嵌套重叠区域，装配时不需要将轴端做过长的轴向窜动，尤其适合轴系两端已经固定安装轴承、无法实现大距离轴向移动的设备改造场景。设计这类联轴器时，首先要匹配所连接轴的轴径参数，套筒的内孔公差通常选取H7级配合，保证与轴的过渡配合精度，避免工作过程中出现配合间隙导致的传动冲击；半重叠段的长度需要根据传递扭矩的大小核算，重叠区域的接触长度不小于单段轴径的1.2倍，保证嵌套部位的剪切强度足够，不会在额定扭矩下出现滑脱或变形。套筒的外圆尺寸需要结合安装边界确定，通常外圆直径取轴径的1.8-2.2倍，保证壁厚足够承受扭矩载荷，同时要避让周边的设备壳体、走线槽等周边结构，避免安装后出现运动干涉。连接方式上，通常采用平键加紧定螺钉的组合固定，平键承担主要的扭矩传递作用，紧定螺钉用于轴向限位，防止套筒在轴向上出现窜动；半重叠的两段套筒之间，会设置径向的定位销孔，装配完成后打入圆柱销实现两段套筒的刚性锁止，保证整体的传动一致性。建模过程中需要重点关注配合面的公差设定，内孔与轴的配合、重叠段内外套筒的配合都要符合机械设计手册的公差要求，同时要预留紧定螺钉、定位销的安装空间，避免出现装配时工具无法操作的问题；装配顺序上需要先将两段套筒分别套入两根待连接的轴端，完成键连接固定后，再将两段套筒推至重叠位置，对齐销孔后打入定位销，最后拧紧紧定螺钉完成整体装配，这种装配逻辑相比整体式套筒，不需要将两根轴拉开足够的套筒长度距离，大幅降低了现场装配的操作难度。在实际选型应用中，这类联轴器的额定传递扭矩需要比工作轴的最大计算扭矩大20%以上的安全余量，避免启动瞬间的峰值扭矩造成套筒变形；同时要注意工作环境温度，当环境温度超过60摄氏度时，需要考虑套筒材料的热膨胀量，避免热胀导致内孔与轴的配合过紧，造成拆卸困难。
