承插式开口销连接接头结构设计

这类承插式开口销接头，多应用在中低压流体输送管路、小型气动系统的快拆连接段，也常见于轻工设备、小型工程机械的辅助管路排布中，核心作用是实现两段管路的快速对接与可靠锁止，相比螺纹连接拆装效率更高，相比卡箍连接定位精度更优，适合需要频繁拆装维护、轴向载荷不大的管路工况。

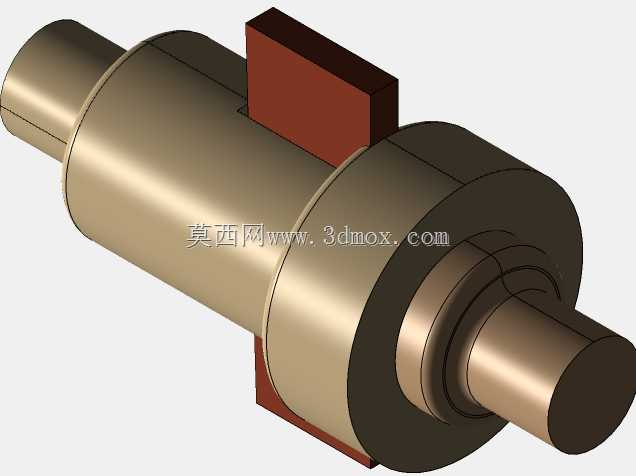

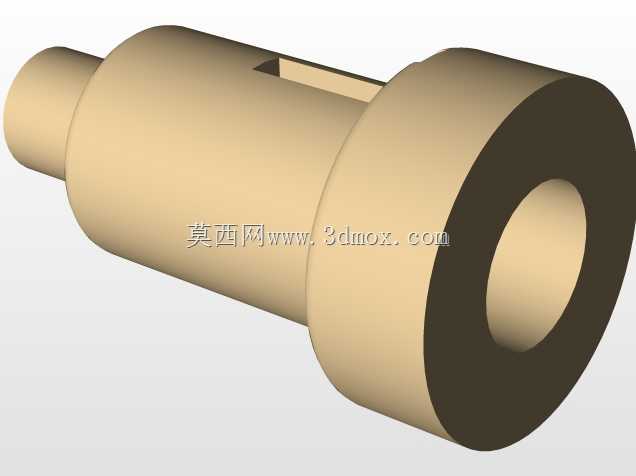

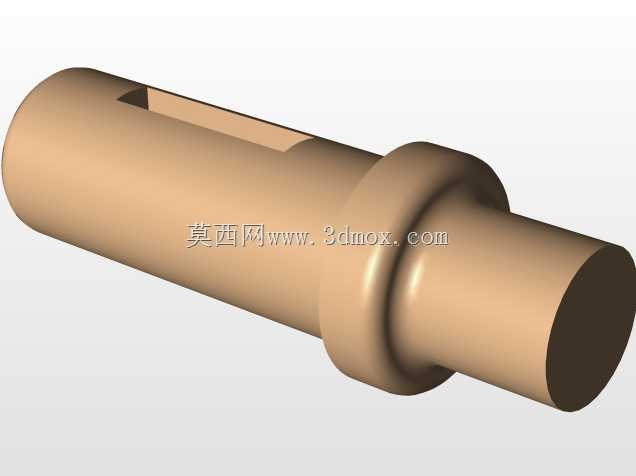

从结构功能来看，接头主体采用阶梯轴式承插结构，一端为外圆柱承插端，可直接插入对接管路的内孔完成径向定位，配合段设置有密封槽位可加装O型圈实现介质密封，避免输送过程出现渗漏；中部设置限位凸台，对接时可抵住对接管路端面，控制承插深度，避免插入过深挤压管路内部流道、或是插入不到位导致连接松脱；另一端设置外螺纹段，可与带内螺纹的管路或阀件实现刚性连接，螺纹段与承插段的同轴度控制在0.05mm以内，保证对接后管路无偏斜、流道顺畅无突兀变径。

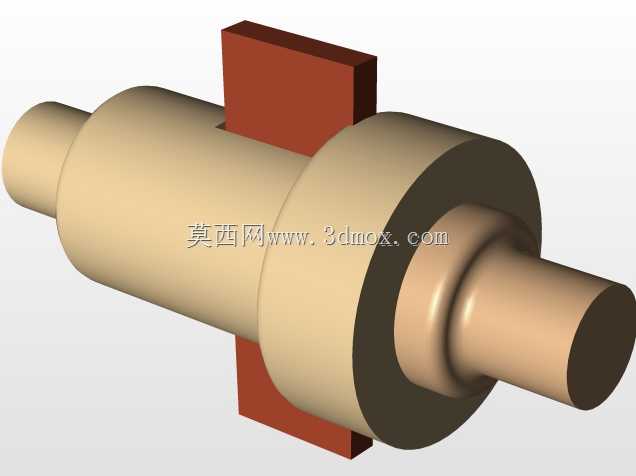

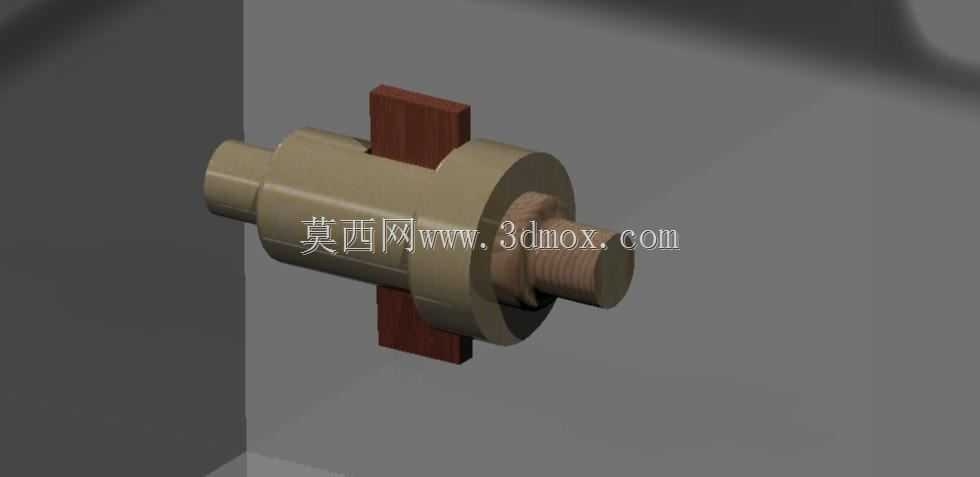

锁止结构采用贯穿式开口销设计，接头承插段对应位置开有径向贯通的销孔，对接管路的对应位置也预制同规格销孔，承插到位后将开口销穿入两个对齐的销孔，掰开开口销的尾部支脚即可完成轴向锁止，可承受管路工作时产生的轴向拉脱力，避免管路受压后出现脱开故障；开口销采用扁头结构，穿入时无需额外导向，徒手即可完成安装，拆卸时仅需用尖嘴钳掰直支脚即可抽出销体，全程无需专用工具，适合现场应急维护场景。

设计过程中优先考虑了安装边界的适配性，接头整体最大外径控制在适配管路通径的1.8倍左右，径向预留的操作空间仅需满足开口销穿入即可，相比法兰连接占用的径向空间缩小60%以上，适合管路排布密集、操作空间狭小的设备内部安装场景；轴向总长度根据承插深度、凸台厚度、螺纹啮合长度综合确定，螺纹段的有效啮合长度不小于螺纹公称直径的1.2倍，保证螺纹连接的强度冗余，承插段的配合长度不小于管路通径的0.8倍，保证径向定位的稳定性，避免对接后出现径向晃动。

建模时对各配合面做了公差匹配设计，承插段采用h7公差带，与对接管路的H8内孔形成间隙配合，既保证装配时可顺利插入，又不会因间隙过大导致密封失效；销孔位置与凸台端面的距离经过反复校核，保证承插到位后两个销孔完全同轴，不会出现错孔导致开口销无法穿入的问题；开口销的孔径比销体公称直径大0.2mm，降低销孔加工的位置精度要求，适配现场加工的误差范围。整体结构无复杂异形曲面，所有特征均可采用普通车削、钻削工艺完成加工，加工成本低，备件替换便捷，适合批量应用在通用流体管路系统中。
