防护型法兰联轴器结构设计与装配方案

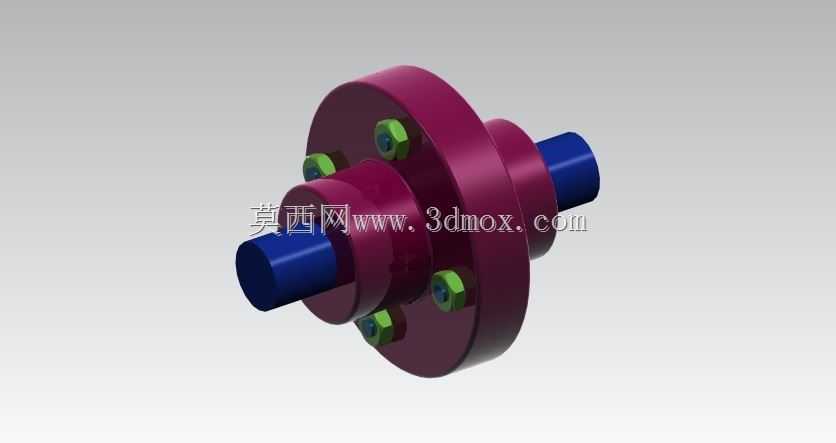

这类带防护结构的法兰联轴器，常应用在中小功率的工业传动场景中，比如轻工输送线、小型泵组驱动端、普通机床进给轴的轴间连接环节，核心作用是实现两根同轴布置传动轴的刚性连接，稳定传递工作扭矩，同时自带的防护凸缘结构可以避免连接螺栓外露，降低运转过程中螺栓剐蹭周边管线、防护壳的风险，也能减少车间杂物卡入连接间隙的概率。从实际使用的角度看，这类联轴器对安装的同轴度有一定要求，适合两轴对中精度较好、工作载荷平稳无强冲击的传动工位，相比凸缘联轴器的基础款，防护型结构的外圆做了台阶式包覆设计，连接螺栓完全沉在法兰结合面的内侧，运转时的风阻更小，也更符合车间设备的安全防护规范。

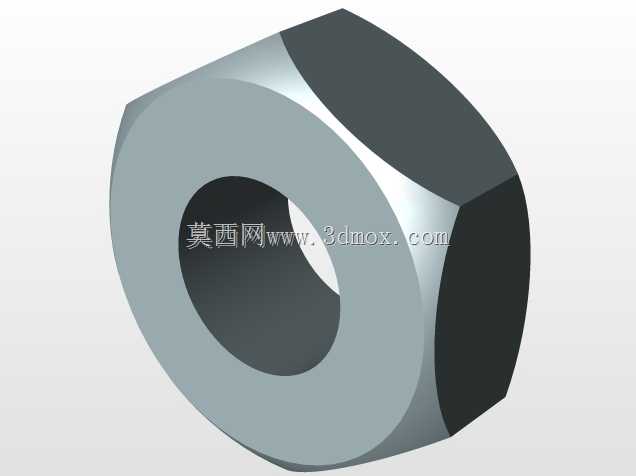

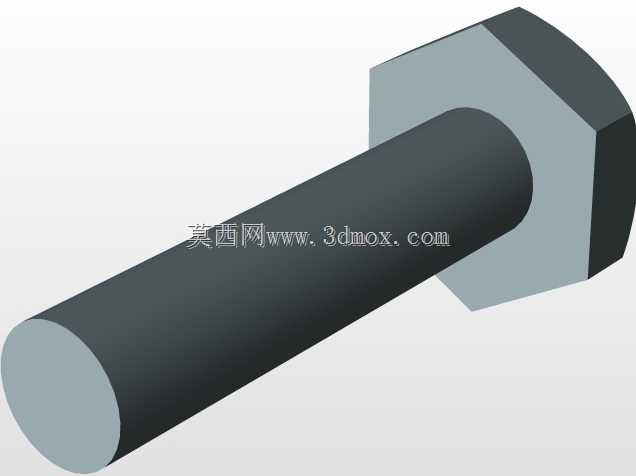

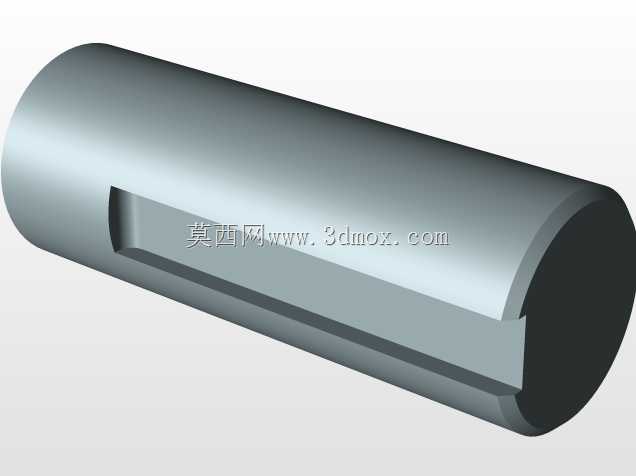

设计这类结构的时候，首先要匹配所连接轴的轴径范围，确定两端轴孔的配合公差，一般轴孔采用过渡配合搭配平键实现周向固定，两端法兰的结合面要加工出定位止口，保证装配时两轴的同轴度误差控制在允许范围内，避免运转时出现附加径向载荷加剧轴承磨损。连接螺栓的数量和规格要根据额定传递扭矩计算确定，螺栓孔采用铰制孔加工，靠螺栓杆的剪切和挤压传递载荷，比普通受拉螺栓的传动精度更高，承载能力也更稳定。防护凸缘的外径要比螺栓分布圆大出足够的尺寸，完全覆盖螺栓头部和螺母，凸缘的轴向厚度不用过大，只要能避免螺栓外露即可，避免不必要的增加整体重量和转动惯量。

从安装边界来看，这类联轴器的轴向总长度要匹配两轴端的预留间距，安装时需要先将两个半联轴器分别固定在主动轴和从动轴端，确认轴端伸入长度符合设计要求，键连接配合到位后再对齐止口，穿入连接螺栓按对角顺序逐步拧紧，保证法兰结合面受力均匀。装配完成后要手动盘车检查转动是否顺畅，有没有卡滞或偏摆的情况，确认无误后再加装外围的安全防护罩。日常运维中，只需要定期检查连接螺栓的预紧力，观察法兰结合面有没有相对位移的痕迹，因为是刚性连接结构，没有弹性缓冲元件，不适合用在频繁正反转、启动冲击大的传动场景，选型时要匹配工况的载荷特性，避免出现螺栓剪断或法兰变形的失效问题。建模过程中要重点关注止口的配合公差、螺栓孔的位置度、轴孔与法兰端面的垂直度这些形位公差要求，这些参数直接影响联轴器的装配精度和运转稳定性，也是实际加工生产中需要重点控制的质量节点。
