防护型法兰联轴器结构设计与装配方案

这类带防护结构的法兰联轴器，常应用在中小型传动系统的轴系对接场景中，比如轻工输送线、小型机床进给单元、普通泵组的动力输出端，用来完成两根同轴布置轴段的扭矩传递，同时抵消少量安装过程中产生的轴向、径向与角向偏差，避免轴系因对中误差产生额外的交变载荷，延长轴承、密封件等配套零件的使用寿命。

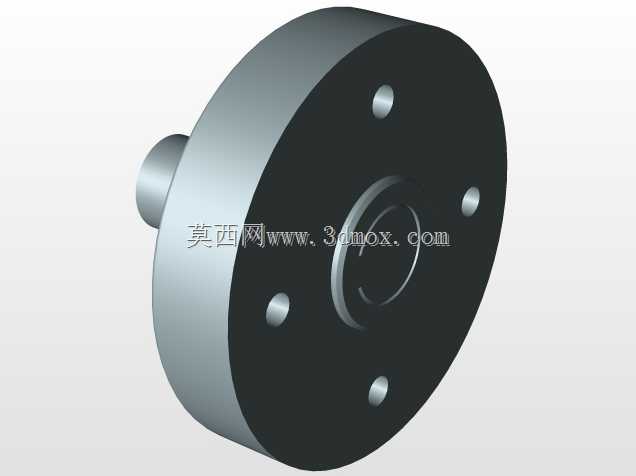

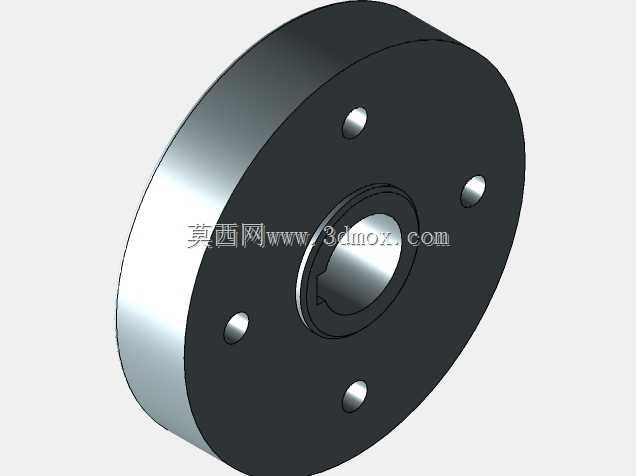

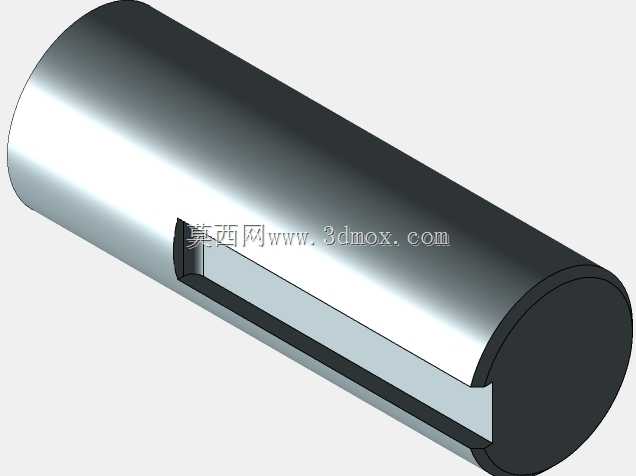

从结构设计逻辑来看，该联轴器采用分体式法兰对接布局，两个对接法兰盘分别通过键连接与两侧轴端固定，法兰盘端面均匀布置弹性销柱作为缓冲传力元件，销柱外侧设置一体式防护外圈，既可以避免运转过程中弹性销受外力磕碰脱落，也能阻挡外界粉尘、切削碎屑进入销柱配合间隙，降低传动过程中的磨损速率。设计时优先匹配常用的公称轴径范围，法兰盘的外圆尺寸根据传递额定扭矩核算，保证销柱孔的分布圆直径留有足够的强度余量，避免扭矩过载时法兰盘沿孔位开裂；防护外圈与法兰本体采用止口配合定位，装配后同轴度公差控制在IT7级以内，减少高速运转时的偏心振动。

安装边界方面，该联轴器的轴向安装尺寸紧凑，不需要预留过大的轴系窜动空间，对接时两个法兰盘的端面间隙控制在1-2mm即可，既给弹性销预留变形缓冲空间，也不会因间隙过大产生传动冲击。弹性销采用耐磨弹性材质，具备一定的阻尼特性，能够吸收传动过程中产生的小幅振动，降低轴系的共振风险。日常维护时仅需拆开防护外圈即可检查弹性销的磨损情况，不需要完全拆分两侧轴系的固定结构，大幅降低现场运维的工作量。

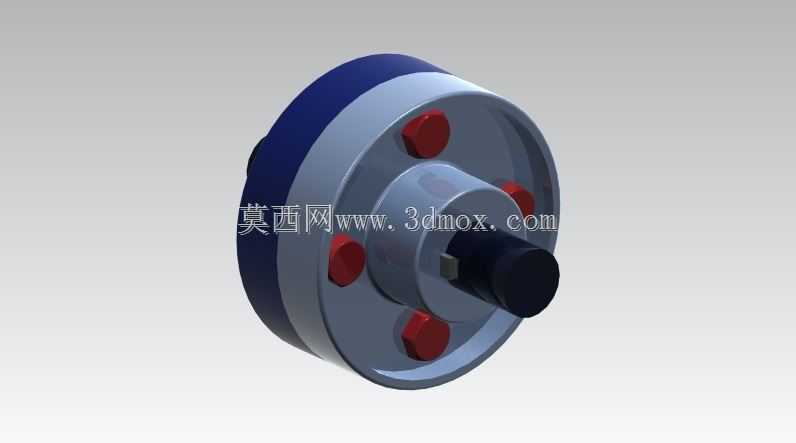

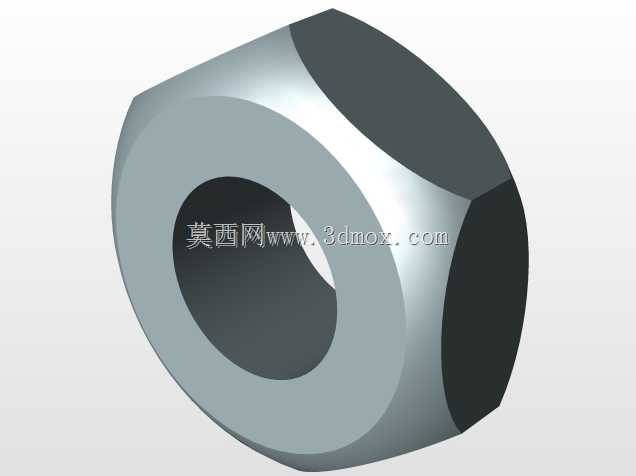

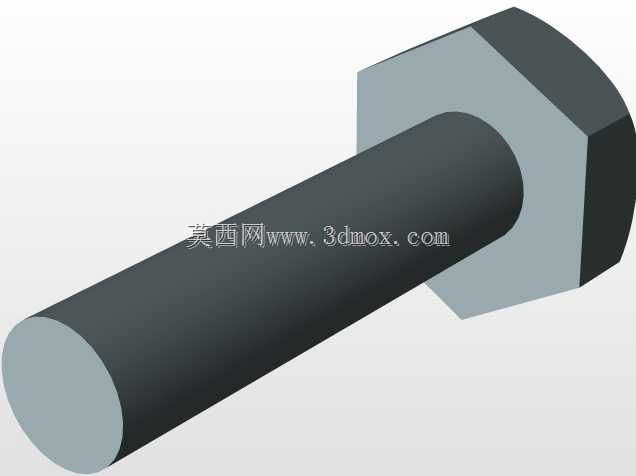

建模过程中严格按照机械设计手册的公差要求完成各零件的配合设计，键槽尺寸、销柱孔位、止口配合面均遵循通用传动件的标准规范，装配时按照轴端固定、法兰对接、销柱安装、防护圈锁固的顺序完成约束，各运动副无过约束，能够直观模拟实际装配的干涉情况，也可直接导出工程图用于生产加工参考。
