实心套筒联轴器Creo零件设计与装配结构

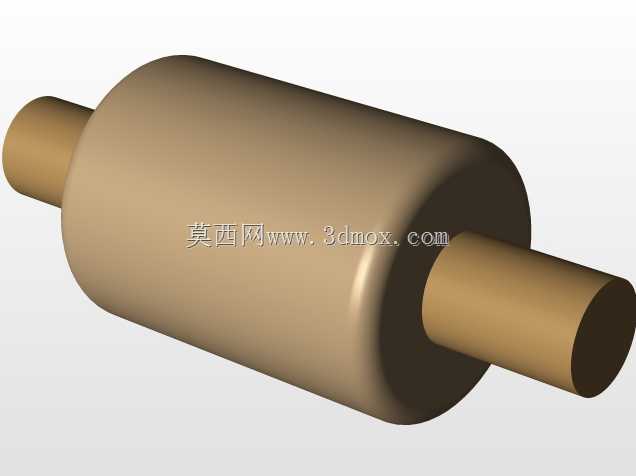

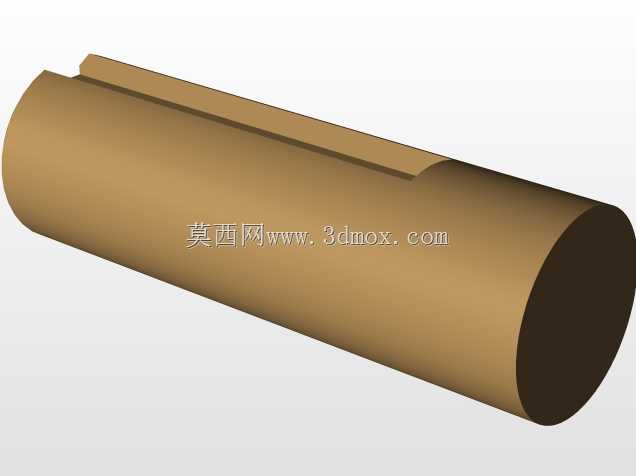

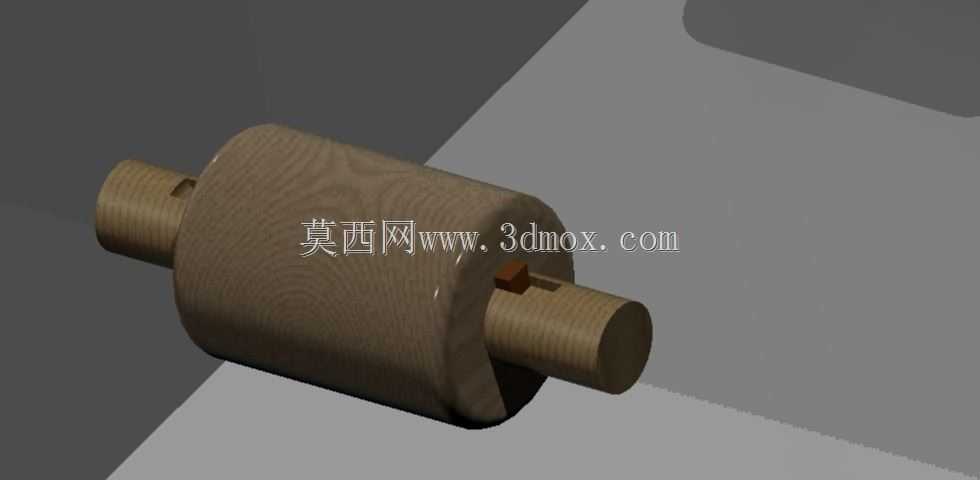

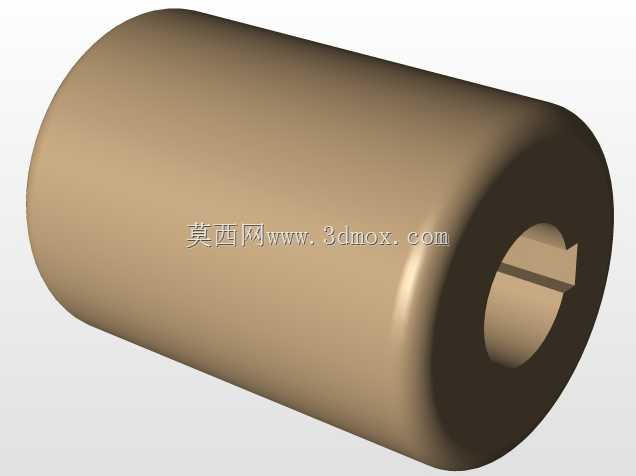

在中小功率传动系统的轴系连接场景中，实心套筒联轴器是应用极为广泛的刚性连接部件，常见于输送线驱动端、小型机床进给机构、轻工设备传动组这类对同轴度要求较高、无频繁冲击载荷的工位，核心作用是实现两根同轴线轴段的扭矩传递，同时可在一定程度上补偿安装过程中出现的微小轴向、径向偏差，相比凸缘联轴器结构更紧凑，径向尺寸更小，适合安装空间受限的传动布局。从结构设计逻辑来看，这款实心套筒联轴器采用整体圆柱套筒作为主体基体，两端开设与待连接轴径匹配的通孔，配合键槽实现周向固定，套筒与轴的配合公差通常选用H7/k6过渡配合，保证装配后无明显旷量，避免传动过程中出现键槽冲击磨损。设计过程中需要先明确两端连接轴的轴径、键槽尺寸标准，再根据传递扭矩的大小核算套筒的壁厚：套筒的外径一般取轴径的1.5-2倍，长度取轴径的2.5-3倍，确保套筒自身的抗扭强度、抗剪强度满足额定载荷下的使用要求，不会出现套筒断裂、键槽压溃的失效问题。安装边界方面，这类联轴器属于轴向装配结构，装配时需要将套筒从轴端沿轴向推入，因此轴系设计时需要预留至少等于套筒长度的轴向装配空间，不适合轴段中间无法轴向移动的固定轴系布局；键槽的位置需要与轴上键槽精准对齐，平键的顶面与套筒键槽顶面需保留0.1-0.2mm的间隙，避免装配时出现卡滞。实际应用中，这类套筒联轴器结构简单，加工难度低，仅需通过车削、铣键槽两道核心工序即可完成加工，制造成本远低于弹性联轴器、膜片联轴器等其他连接部件，日常维护也仅需定期检查连接键的磨损情况、套筒与轴的配合紧密度即可，适合转速不高、载荷平稳的传动场景。建模过程中需要重点关注键槽的对称度公差、两端内孔的同轴度公差，装配时通过轴孔配合约束、键与键槽的贴合约束完成整体装配，确保装配后两轴的同轴度误差控制在允许范围内，避免运转过程中出现附加径向力，加剧轴承的磨损。
