十字轴式万向联轴器结构设计方案

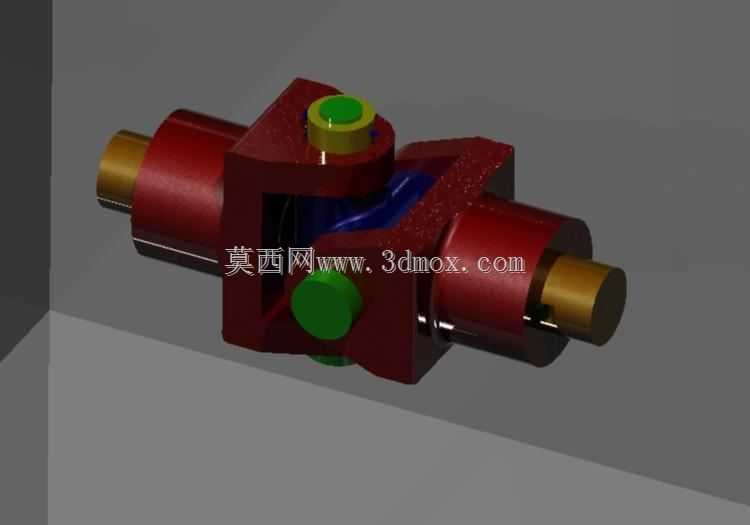

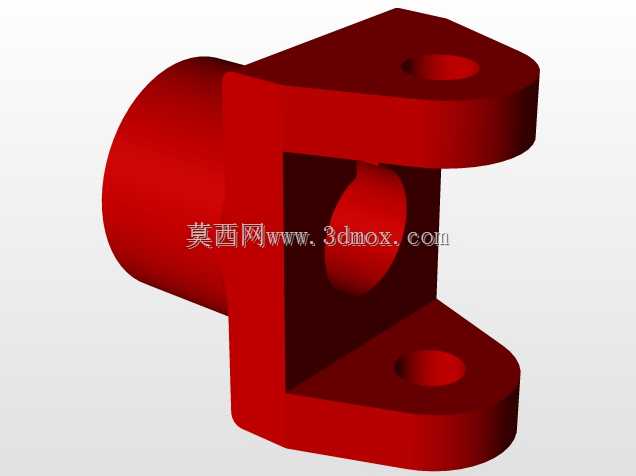

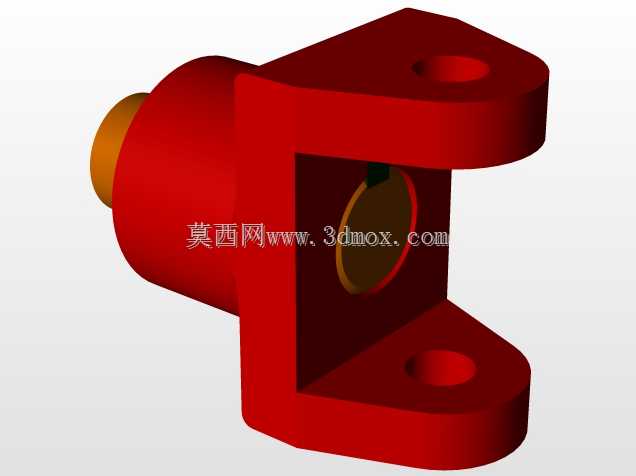

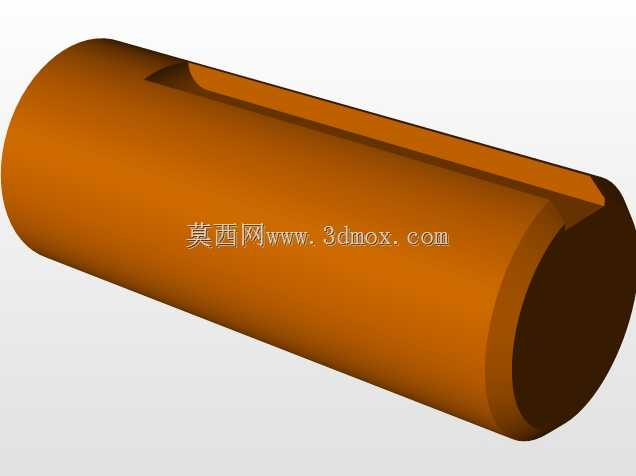

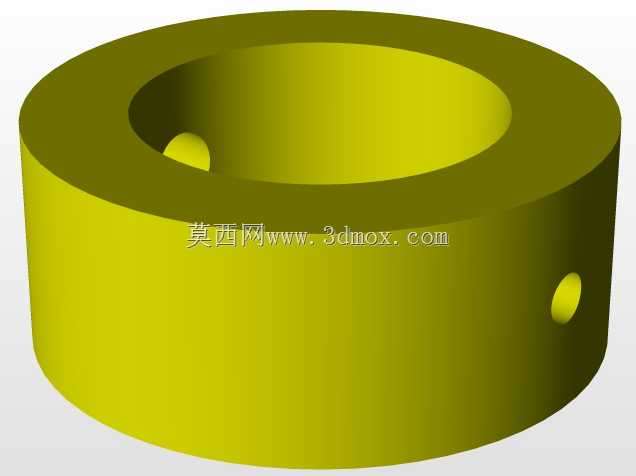

在各类工业传动系统的布局中，两轴存在轴线偏角、安装对中误差或是工作中出现相对位移的场景十分常见，这类工况下刚性联轴器无法适配角度偏差带来的附加载荷，极易造成轴系弯曲、轴承磨损甚至传动件断裂，而万向联轴器正是针对这类传动需求设计的核心连接部件。这款十字轴式万向联轴器的结构采用分体式叉架配合十字传动销的布局，两个带轴伸的叉形接头分别对接主动轴与从动轴，中间通过十字形的传动销实现两个方向的转动自由度补偿，可在两轴轴线夹角不超过设计允许值的工况下稳定传递旋转转矩，补偿径向、角向与轴向的安装偏差，抵消设备运行中因机架振动、基础沉降带来的轴系错位影响。从结构设计逻辑来看，叉架部分采用对称式腔体结构，十字销的四个轴颈分别嵌入两个叉架的对应安装孔内，轴颈与孔位之间预留转动间隙，保证角度偏转时无卡滞，同时在轴颈位置设置限位结构防止传动销脱出，轴伸端采用圆柱轴面配合定位台阶，可适配常规的键连接或是过盈配合安装方式，安装时需保证两轴的轴伸端面与联轴器叉架的定位台阶贴合，避免轴向窜动影响传动精度。这类联轴器常应用在机床进给传动链、汽车转向传动机构、轻工输送设备的动力传递单元、小型工程机械的辅助传动系统中，在存在频繁正反转、冲击载荷的工况下，该结构的间隙补偿特性可有效降低轴系的附加应力，延长传动部件的使用寿命。设计过程中需重点关注十字销的轴颈强度、叉架的受力截面厚度，以及转动副的耐磨处理，轴伸直径与十字销的尺寸匹配需符合传动转矩的载荷要求，安装时两轴的最大偏角不能超过结构允许的偏转范围，否则会造成转动卡滞、传动效率下降甚至部件损坏。外形上整体呈对称十字布局，主体结构紧凑，径向尺寸小于同转矩规格的弹性柱销联轴器，可适配安装空间受限的传动场景，轴伸长度可根据实际对接轴的安装深度调整，安装边界需预留足够的偏转空间，避免联轴器转动时与周边机架、护罩发生干涉。
