多工位安装定位异型机械支座结构

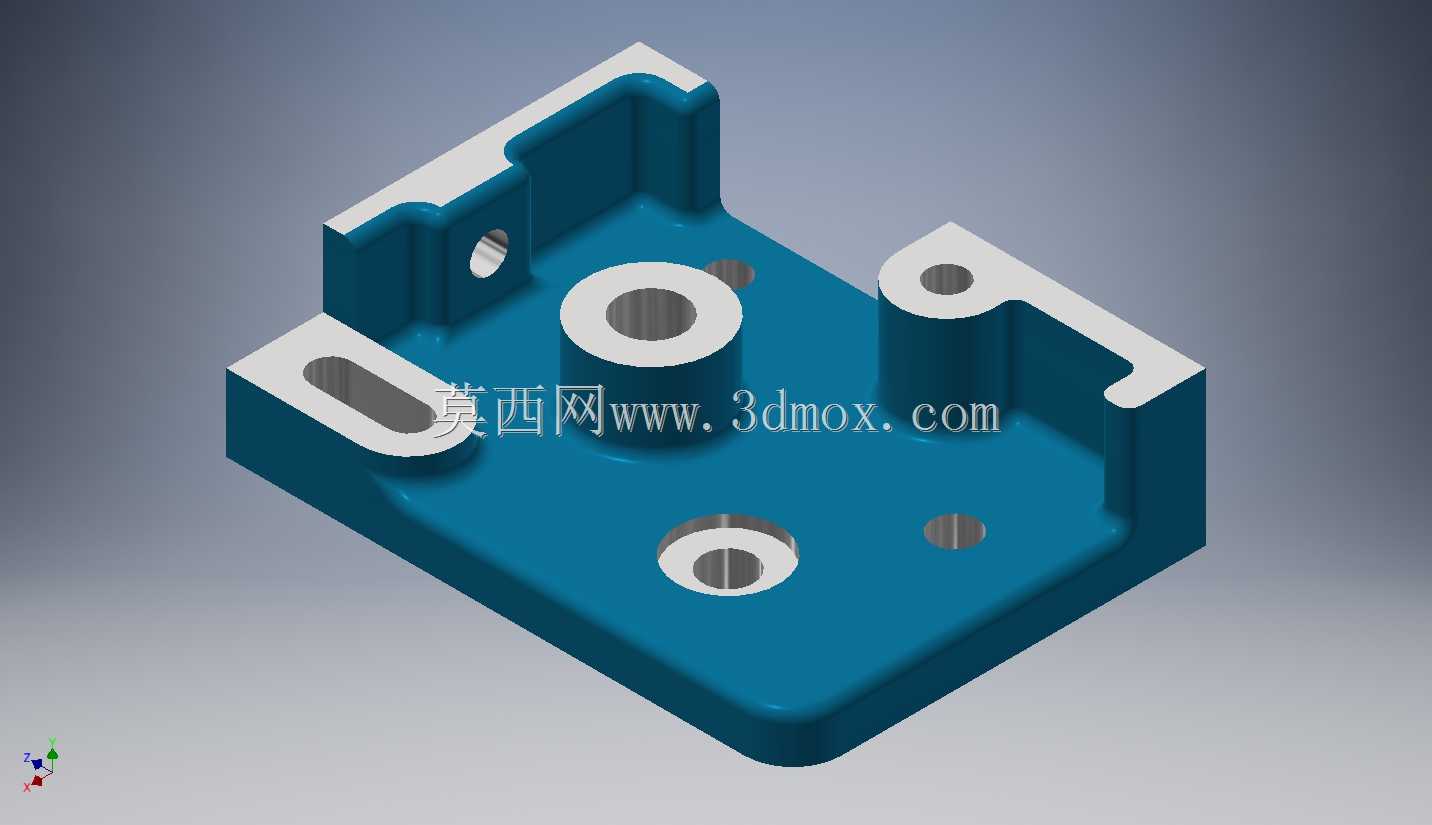

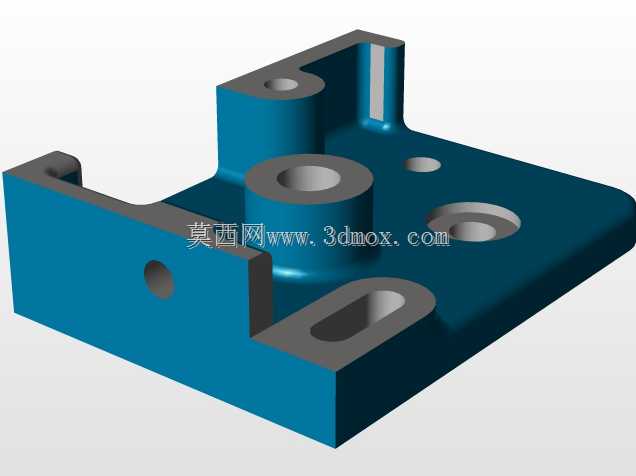

这类异型支座结构常见于自动化生产线的工位定位模块、小型专用设备的机架连接节点，以及工装夹具的基体承载部位，核心作用是为上方搭载的导向轴、小型执行元件、检测传感器提供稳定的安装基准，同时通过自身的异型轮廓避让周边运动部件的行程空间，避免设备运行过程中出现结构干涉。从结构设计逻辑来看，基座主体采用一体化铣削成型的思路，底部为平整的安装贴合面，加工时需保证平面度公差控制在0.02mm以内，确保与设备机架台面贴合时无翘曲间隙，避免长期受载后出现应力集中导致的基座变形。基座上分布的多组不同规格的安装孔，其中带沉台的通孔用于穿设内六角螺栓，将基座整体锁紧在下方台面上，沉台深度设计刚好覆盖螺栓头部厚度，保证安装后螺栓头部不突出基座表面，不会对上方安装的其他部件造成剐蹭。凸起的带孔圆柱凸台分为两类，一类是贯穿式光孔，用于穿装导向轴或者定位销，凸台的高度根据配套轴件的配合长度设计，保证轴件插入后有足够的配合接触面积，避免受侧向力时出现轴件歪斜；另一类是带盲孔的螺纹安装凸台，用于直接锁附小型气缸、检测支架这类不需要贯穿安装的元件，凸台外壁做了圆角过渡，减少铣削加工时的应力集中，同时提升整体结构的抗冲击性能。基座侧面开设的腰型孔用于微调安装位置，在设备装配调试阶段，可以松开锁紧螺栓后沿腰型孔方向调整基座的整体位置，补偿前期机架加工的位置误差，调试到位后再锁紧螺栓固定位置，降低装配时的对位难度。基座边缘的L型凸起挡边一方面可以作为安装时的粗定位基准，装配时将挡边靠住机架上的定位凸条即可快速确定基座的大致安装方向，减少调试时的测量工作量；另一方面挡边可以承受部分侧向冲击力，当上方搭载的元件受侧向载荷时，挡边可以分散部分应力，避免安装螺栓受过大剪切力出现断裂。设计这类支座时，需要提前核算各个安装点位的载荷分布，对应调整不同位置凸台的壁厚和加强筋尺寸，比如承载执行元件的凸台位置壁厚适当增加，而仅用于走线或者安装小型传感器的位置可以适当减薄，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能减少整体重量，降低材料成本。同时所有孔位的位置度公差需要根据配套元件的安装精度要求设定，定位销孔的位置度公差控制在0.01mm以内，普通安装孔的位置度公差可放宽至0.05mm，平衡加工精度要求和加工成本。安装边界方面，基座底部的安装孔间距需要匹配常用工业铝型材的槽距或者钢板台面的标准孔位，不需要额外加工定制安装孔，提升该支座的通用适配性，侧面的突出结构尺寸需要提前纳入设备整体的空间校核，保证相邻部件运动时预留至少5mm的安全间隙，避免运行中出现碰撞磨损。
