分体式套筒联轴器结构设计与装配方案

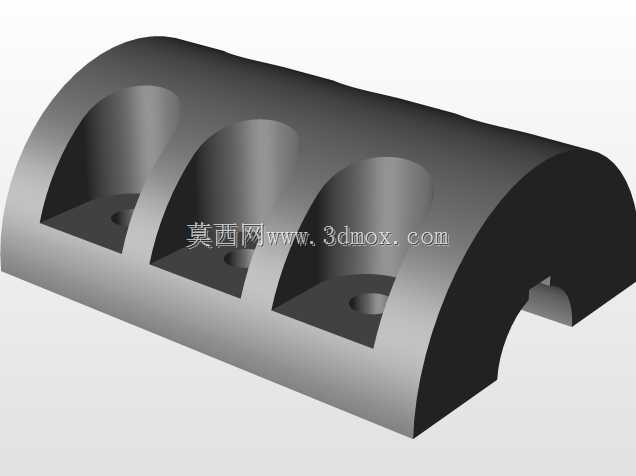

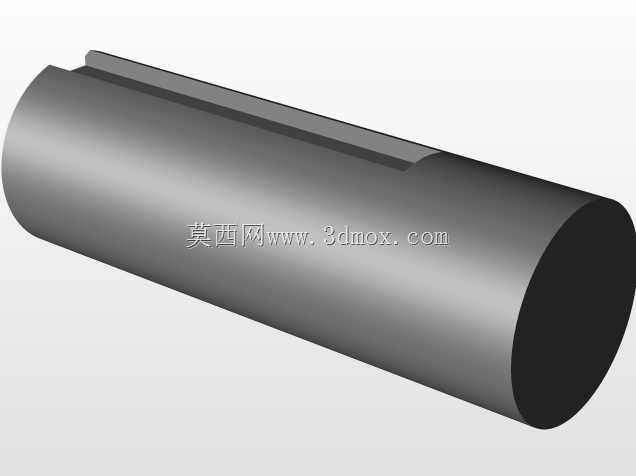

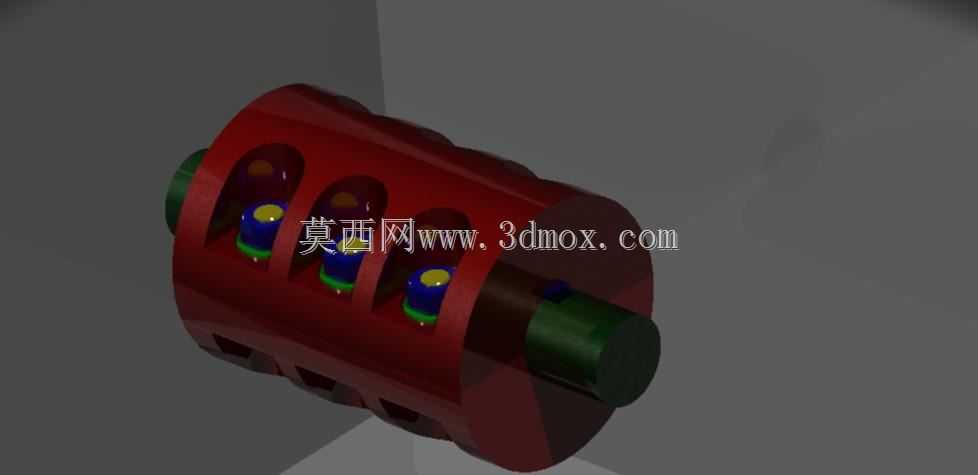

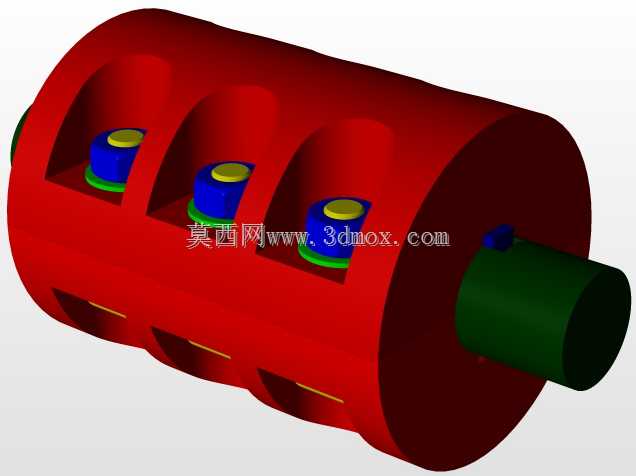

在各类工业传动系统中，轴系连接的可靠性直接决定整套设备的运行稳定性，分体式套筒联轴器正是针对中小扭矩传动场景开发的轴连接部件，常见于输送线驱动单元、小型机床进给机构、轻工包装设备传动组等需要频繁拆装维护的工位。不同于整体式套筒联轴器需要轴向挪动两端轴体才能完成拆装的缺陷，这类分体结构采用上下对合的套筒壳体设计，安装时无需移动两端连接的电机、减速机或执行机构，仅需拆开上下壳体即可包覆在待连接的两轴轴端，大幅降低设备后期维护的拆装工作量，尤其适合安装空间局促、轴系组件轴向位移受限的设备布局场景。从功能特性来看，该联轴器依靠套筒内壁与轴端的配合面传递扭矩，沿壳体周向均匀布置的紧定螺钉可穿透壳体直接顶紧在轴端的定位凹坑内，既可以传递额定范围内的扭矩，也能避免传动过程中轴与套筒出现相对周向窜动，两端的轴伸配合段可根据对接轴的直径做适配加工，能适配同直径或小范围直径差的两轴连接，同时可补偿两轴之间微小的径向与角度偏移，降低轴系对中精度的装配要求。设计过程中首先要明确对接轴的轴径范围、额定传动扭矩、安装空间的轴向与径向边界，套筒的总长度需覆盖两端轴的插入深度，通常单端轴插入深度不小于轴径的1.2倍，保证足够的配合接触面积；上下分体壳体的结合面需做平整加工，合模后配合面无明显间隙，避免受载时壳体出现应力集中；周向布置的紧定螺钉数量需根据传递扭矩大小计算确定，螺钉孔的位置需避开壳体的应力集中区域，同时保证每个螺钉的顶紧力均匀作用在轴面上。外形尺寸方面，套筒的外径需根据扭矩计算结果确定壁厚，保证传递额定扭矩时壳体的剪切应力在材料许用范围内，径向突出的螺钉头部高度需纳入安装边界考量，避免与周边的设备护罩、机架结构产生干涉；轴向两端可根据需求加装密封挡圈，防止粉尘、切削液进入配合面造成轴与套筒的锈蚀磨损。实际装配时需先清理两轴轴端的毛刺与油污，将上下壳体扣合在两轴对接位置，调整周向位置使螺钉孔对准轴端的预加工定位坑，按对角顺序逐步拧紧紧定螺钉，避免单侧受力导致套筒偏斜，装配完成后需盘动轴系检查转动灵活性，无卡滞、无明显径向跳动后方可投入运行。这类联轴器结构简单、制造成本低，相比凸缘联轴器、弹性柱销联轴器结构更紧凑，径向尺寸更小，适合对安装空间有严格限制的中小扭矩传动场景，但不适用于高速重载、冲击载荷大的传动工位，选型时需结合实际工况的扭矩、转速、对中精度要求综合匹配。
