半重叠套筒联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2021-10-25 ID:339633
  • 半重叠套筒联轴器结构设计方案
  • 半重叠套筒联轴器结构设计方案
  • 半重叠套筒联轴器结构设计方案
  • 半重叠套筒联轴器结构设计方案
  • 半重叠套筒联轴器结构设计方案

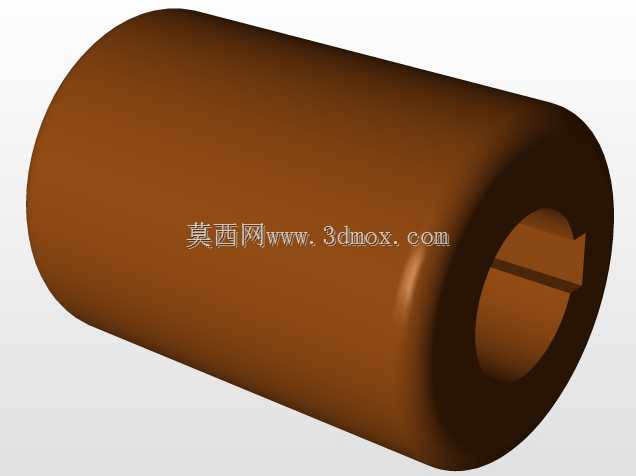

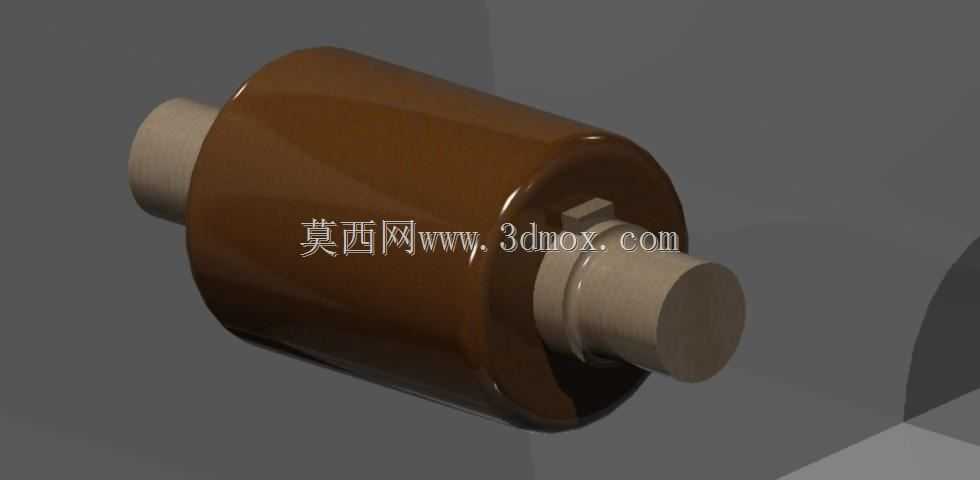

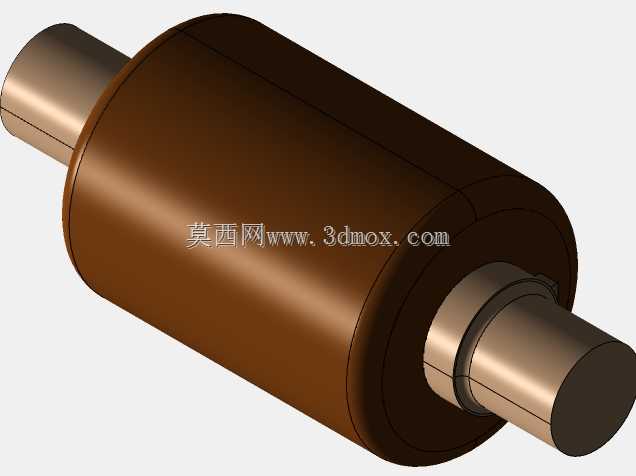

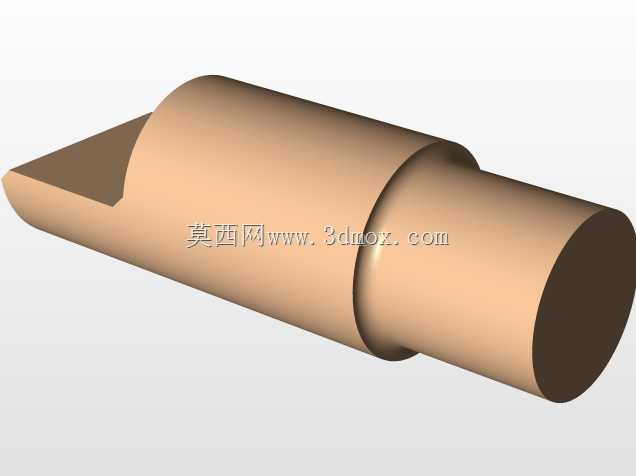

  在中小功率传动系统的轴系连接场景中,半重叠套筒联轴器是应用频次较高的刚性连接部件,这类部件常出现在轻工输送设备、小型机床进给机构、农用机械辅传系统等对同轴度要求较高、传动载荷平稳的工况位置,核心作用是实现两根同轴线轴段的刚性连接,同步传递旋转扭矩,同时可在一定范围内补偿安装过程中产生的微小轴向、径向偏差,避免轴系因安装错位产生额外的交变弯曲应力。从结构设计逻辑来看,该联轴器采用内外套筒半重叠嵌套的结构形式,外套筒为整体筒状结构,内套筒与两侧轴头采用过渡配合定位,配合段设置平键槽实现周向固定,半重叠段的内外套筒之间同样通过键连接传递扭矩,相比传统整体套筒联轴器,这种半重叠结构在保证连接刚性的前提下,

  降低了长套筒加工时的内孔同轴度控制难度,同时拆装时无需大幅移动两侧连接的设备轴段,仅需沿轴向抽出重叠段即可完成拆卸维护,适配安装空间受限的设备布局场景。从外形尺寸与安装边界来看,该联轴器的最大外圆直径根据传递扭矩等级匹配,常规适配10-50mm直径的轴段,整体轴向长度控制在轴径的3-4倍区间,半重叠段的长度不小于单段轴头插入深度的1.2倍,保证键连接的挤压强度满足额定扭矩传递要求;安装时需保证两侧轴段的同轴度误差不超过0.05mm,轴向预留的热胀间隙控制在0.2-0.5mm区间,避免轴系受热伸长后产生顶死现象。建模过程中需重点关注配合面的公差标注,内外套筒的配合面采用H7/k6过渡配合,键槽的对称度公差不大于0.02mm,

  套筒外圆与内孔的同轴度公差控制在0.03mm以内,保证装配后整体的回转精度,减少高速运转时的不平衡量。这类联轴器不具备缓冲吸振能力,因此不适用于冲击载荷较大、正反转频繁的传动场景,选型时需根据传递的额定扭矩、轴径、最高转速三个核心参数匹配对应规格,同时核算键连接的挤压强度与套筒的扭转剪切强度,避免过载时出现键槽崩裂、套筒扭断的失效问题。
