套筒与开口销连接接头结构设计

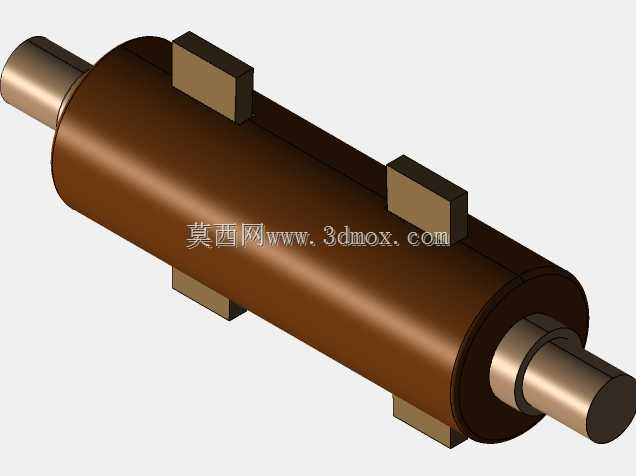

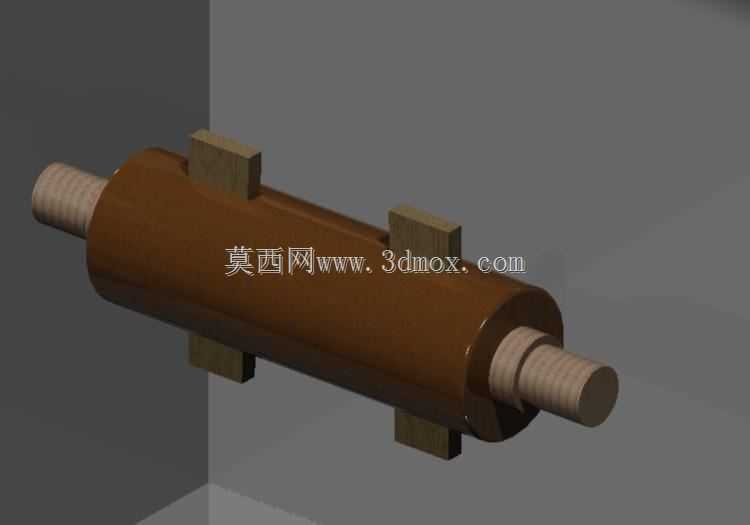

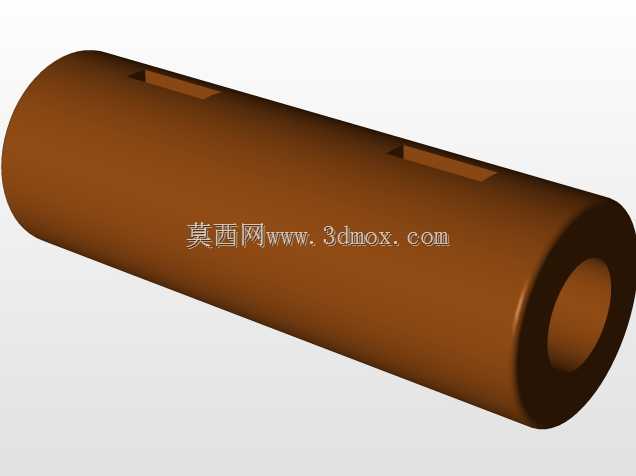

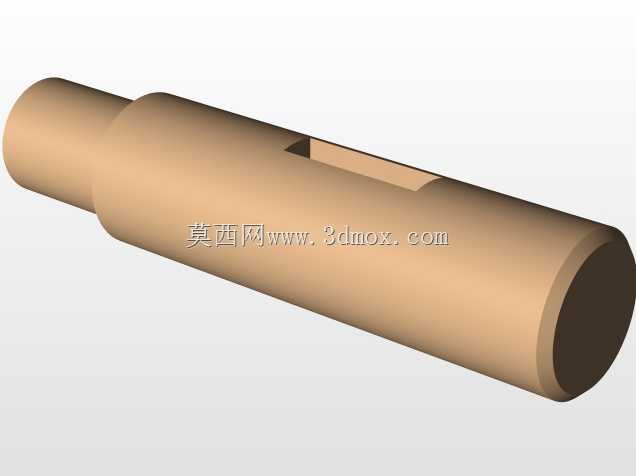

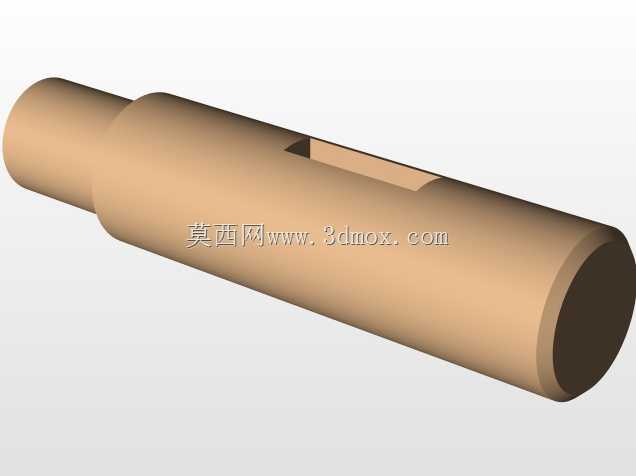

这类套筒与开口销组合的接头结构，在中低速传动的轴系连接场景中应用十分广泛，常见于轻工输送线、小型农机传动组、手动工装夹具的动力传递环节，核心作用是实现两段同轴轴段的快速对接，同时依靠开口销的径向限位，避免轴系运转过程中套筒与轴段发生轴向窜动，相比键连接的装配方式，这类销接套筒的拆装效率更高，不需要额外加工键槽，对轴段的加工精度要求更低，适合需要频繁拆装维护的传动工位。从结构设计逻辑来看，套筒主体采用等壁厚圆柱筒体设计，两端内孔加工有内螺纹，可直接与两端带外螺纹的轴段旋合对接，筒体上预留的四个径向通孔，对应穿装开口销的位置，开口销穿过套筒壁与轴段上的对应径向孔后，掰开销脚即可完成锁止，能同时承受一定的轴向拉力与周向扭矩，避免螺纹连接在震动工况下出现松脱。在外形尺寸与安装边界的考量上，套筒的外径设计需要匹配对应轴径的扭矩承载要求，壁厚取值既要满足抗扭强度需求，也要控制整体重量，避免轴系转动时增加额外的动不平衡量；两端螺纹的旋合长度经过校核，保证螺纹连接的接触面积足够承载额定轴向载荷，不会出现螺纹滑牙失效；径向销孔的位置避开螺纹收尾的应力集中区域，孔边做微小倒角处理，避免穿装开口销时刮伤销体镀层，同时减少销孔位置的应力集中系数。实际应用中，这类接头的维护成本极低，开口销属于标准易损件，出现磨损或变形时可直接更换，不需要整体更换套筒或轴段，在一些对传动精度要求不高、载荷波动不大的传动场景中，这类结构的可靠性已经过大量现场工况验证。设计建模过程中，需要重点保证套筒两端内孔的同轴度，避免装配后两段轴出现不同心导致的运转卡滞、震动加剧问题；径向销孔的位置度公差需要控制在合理范围，保证开口销能顺利穿过套筒与轴段的对应孔位，不会出现错孔无法装配的情况；开口销的规格选型需要匹配销孔直径，销体长度要保证穿装后掰开的销脚能完全贴附在套筒外壁，不会在运转过程中剐蹭周边的防护结构或其他零部件。
