螺旋千斤顶Creo零件设计与装配结构

项目分类:3D模型 发布时间:2021-10-25 ID:339630
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构
  • 螺旋千斤顶Creo零件设计与装配结构

手动螺旋顶升设备在设备检修、重物临时支撑、小型构件安装对位场景中应用十分广泛,这类依靠螺纹副实现力的放大与位移传递的装置,不需要外接动力源,对作业现场的适配性极强,在无供电、野外作业、狭小空间内的重物举升作业中,相比液压类顶升设备不存在密封失效、介质泄漏的风险,长期存放后也能随时投入使用,可靠性表现更稳定。

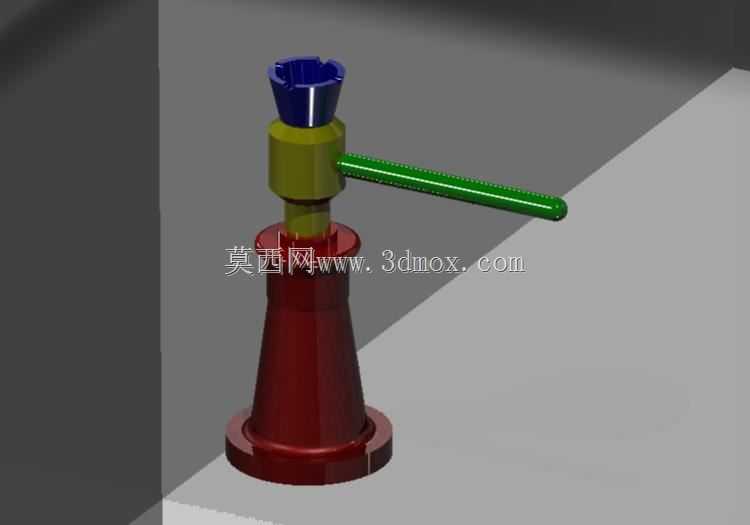

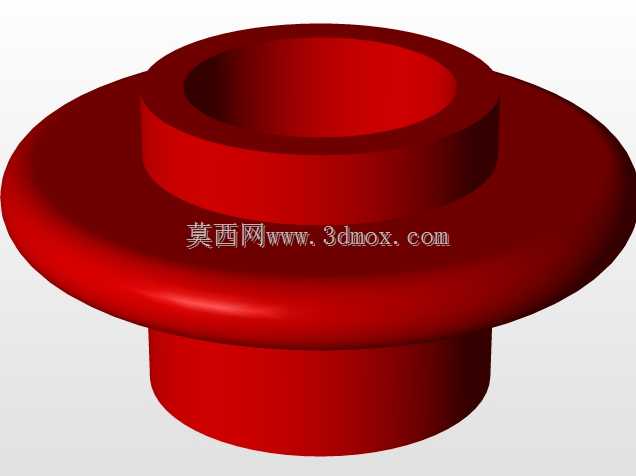

这套螺旋顶升结构的核心传动路径为摇臂输入扭矩,通过螺杆与螺母的螺纹啮合,将旋转运动转化为顶帽的直线顶升动作,底座采用下宽上窄的锥台结构,底部设置外翻的支撑法兰,作业时法兰面与支撑面完全贴合,增大接触面积降低单位面积压强,避免重载下支撑面凹陷引发的设备倾覆,锥台结构内部集成固定螺母副,螺母与底座采用过盈配合加径向定位销的连接方式,承受顶升过程中的全部轴向载荷,螺纹副选用梯形螺纹构型,相比普通三角螺纹牙根强度更高,传动效率更适配手动输入的工况,同时具备一定的自锁性能,当摇臂停止输入扭矩时,螺杆不会在重物载荷作用下自行反转回落,保障作业过程的安全性。

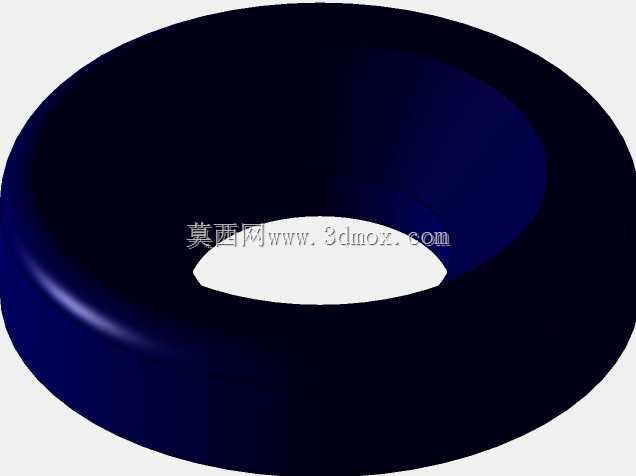

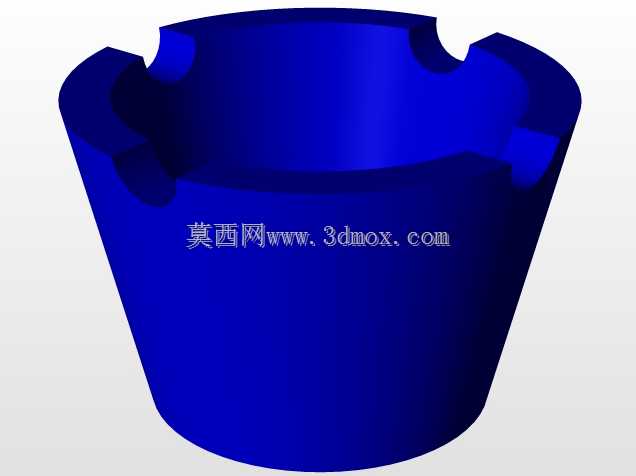

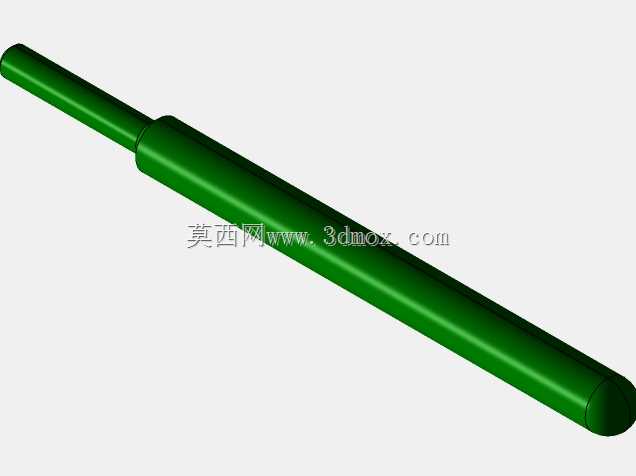

摇臂采用长杆式结构,杆身做防滑滚花处理,作业时操作人员握持杆端施加圆周力,根据杠杆原理,较长的力臂可以大幅降低操作人员需要施加的作用力,摇臂与螺杆顶部的连接采用径向通孔穿装的方式,不需要额外紧固件即可传递扭矩,闲置时可将摇臂抽出或转动至与底座平行的位置,缩小整体收纳尺寸,方便转运与存放。顶部的顶帽采用内凹的碗型结构,与被顶升重物的接触部位设置防滑齿结构,避免顶升过程中重物滑移,顶帽与螺杆顶端采用转动配合连接,顶升过程中顶帽可随重物接触面自适应微调角度,不会随螺杆一同转动,减少与重物接触面的摩擦磨损。

建模过程中需要重点关注各零件的装配配合边界:螺杆的行程需要匹配底座内部的空腔长度,避免顶升超程后螺杆从螺母中脱出;摇臂的转动半径需要避开底座的最大外轮廓,防止摇臂转动过程中与底座发生干涉;各配合面的公差设置需要兼顾运动灵活性与结构刚性,螺纹副的配合间隙既要保证转动顺畅无卡滞,又要避免间隙过大引发顶升过程中的晃动。这类手动螺旋顶升设备的额定载荷通常覆盖1吨到10吨的区间,对应不同的螺杆直径、螺纹导程与底座尺寸,选型时需要根据实际作业的最大载荷、需要的顶升高度、作业空间的边界尺寸综合匹配,同时要注意作业时支撑面需要保持坚实平整,禁止在松软地面无垫木的情况下直接使用,避免支撑失稳。
