螺旋千斤顶结构设计与装配方案

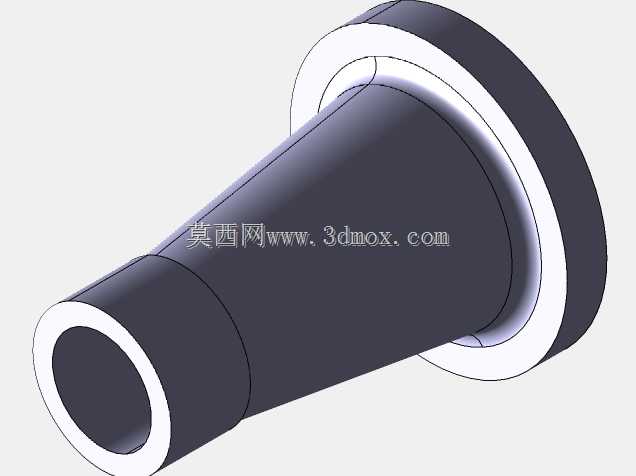

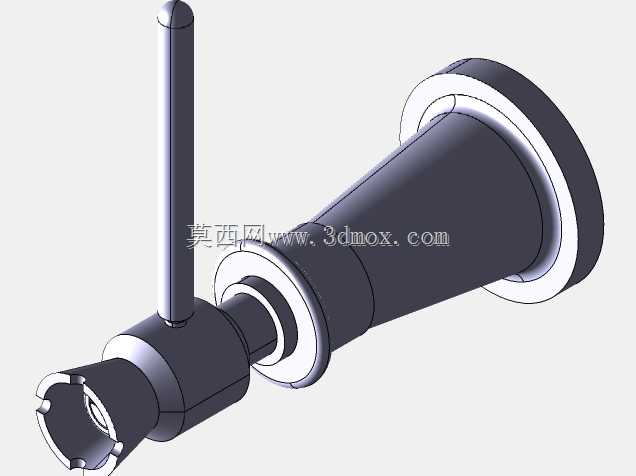

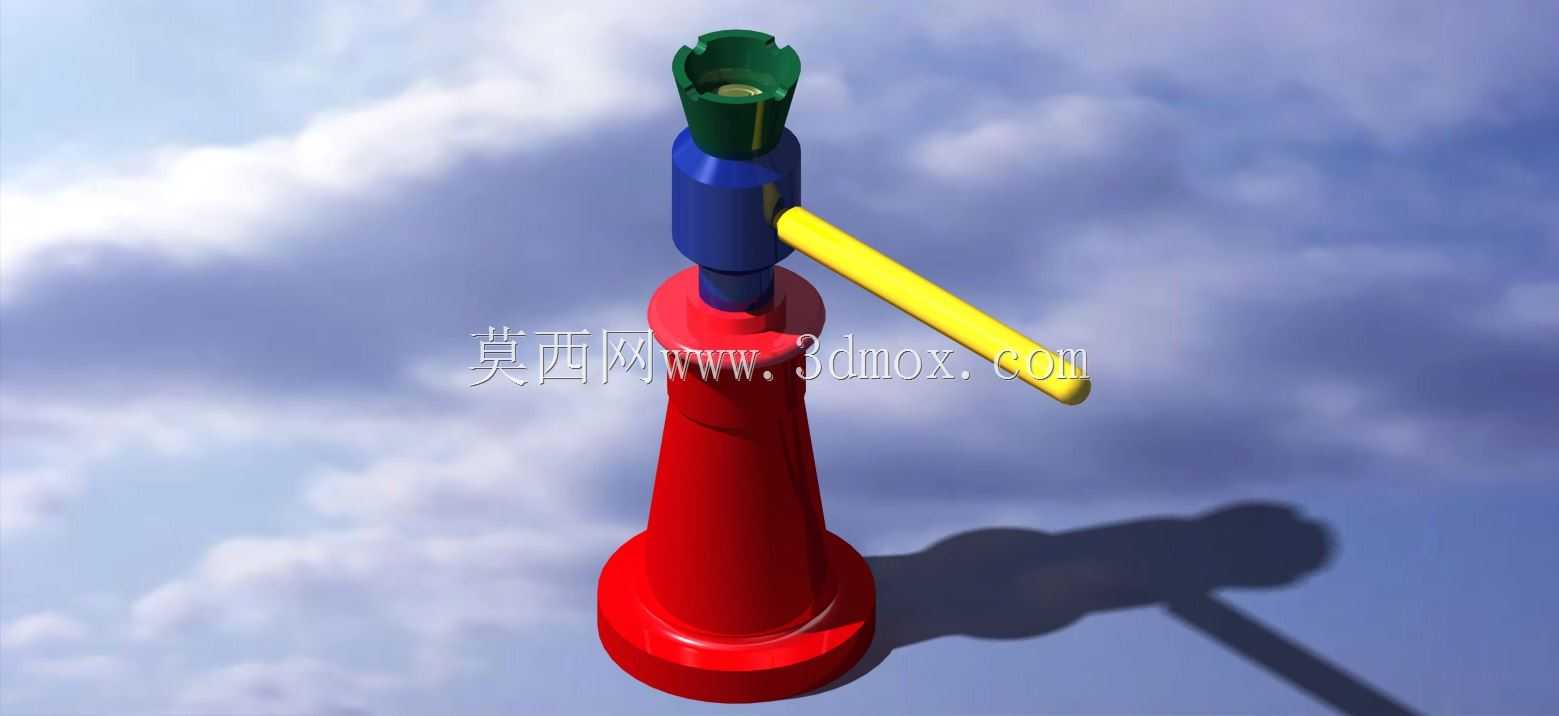

　　在设备检修、重物顶升、构件安装等现场作业场景中，螺旋千斤顶是依靠螺纹副传动实现重物举升的常用手动起重工具，相比液压类顶升设备，它不存在密封件老化泄漏、长期静置载荷回落的问题，能在无电源、环境复杂的野外或车间工位稳定保持顶升状态，适配机械维修、桥梁构件微调、重型设备安装对位等多种对载荷保持性要求高的作业场景。这款螺旋千斤顶的整体结构采用立式同轴布局，从下到上依次为承重底座、升降螺杆、螺母传动套、摇柄插孔、顶帽几个核心部分，底座采用大直径锥形扩面设计，接触支撑面的外径远大于主体筒身直径，能在顶升时分散对地面的压应力，避免软质支撑面出现下陷倾覆的风险，底座底部做了平整加工，保证与支撑面的贴合度，减少偏载带来的螺杆弯曲应力。

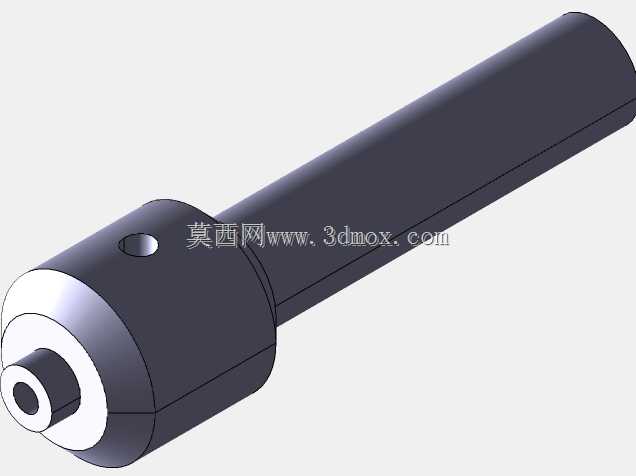

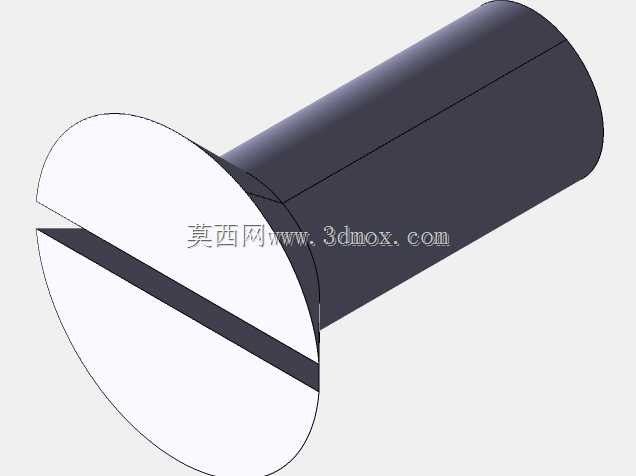

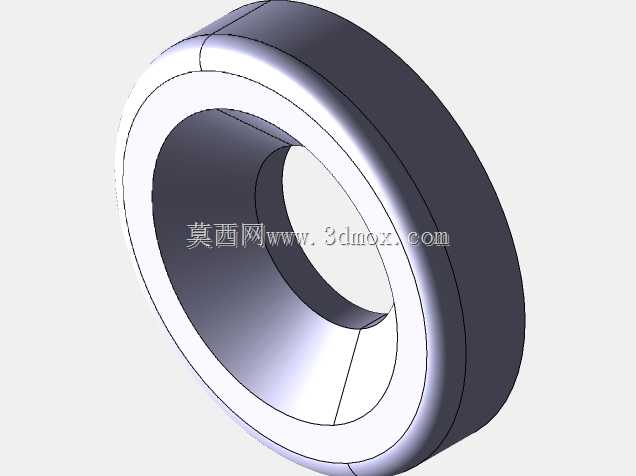

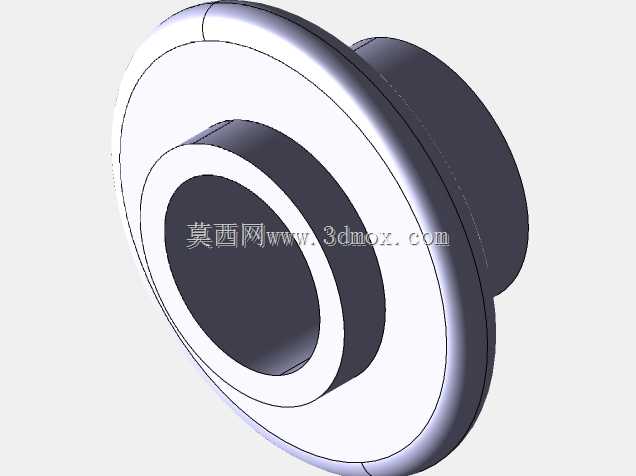

　　传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，同时牙根强度更好，能承受更大的轴向载荷，螺纹配合间隙经过合理设计，既保证摇动手柄时螺杆升降顺畅无卡滞，又不会因间隙过大出现顶升时的轴向窜动，螺母传动套嵌装在主体筒身上部，与筒身采用过盈配合加定位销固定，避免长期承受轴向载荷时螺母出现跟转或下沉。摇柄采用横向插装式设计，插孔开在螺母套的径向位置，使用时将长摇柄插入插孔，通过人力转动摇柄带动螺母旋转，驱动螺杆实现垂直升降，摇柄的力臂长度经过匹配设计，在额定顶升载荷下，单人操作的施力大小控制在成年人手臂舒适施力区间，不需要额外加接延长杆就能完成顶升作业，闲置时摇柄可以拔出单独收纳，减少设备整体占用空间。

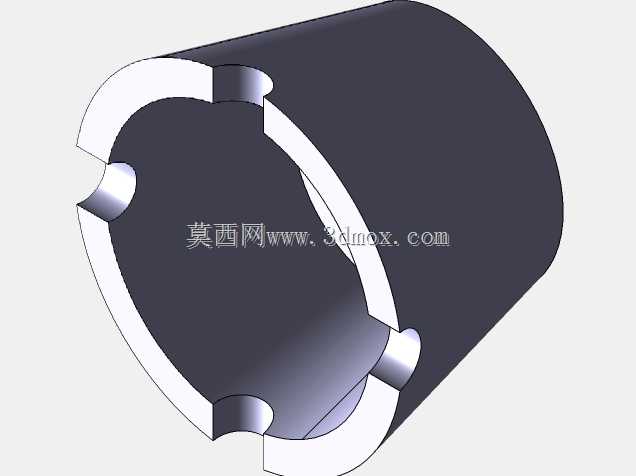

　　顶部的顶帽采用带内凹弧面的结构设计，与被顶升重物的接触位置能形成一定的自定位效果，避免顶升过程中重物出现滑移，顶帽与螺杆顶端采用活动铰接结构，允许顶帽在小角度范围内自适应倾斜，当被顶升面存在轻微角度偏差时，能保证接触面完全贴合，不会出现点接触导致的局部压溃或滑脱。整体结构没有复杂的液压管路、密封元件，所有部件均为机械刚性连接，日常维护仅需要定期在螺纹副位置涂抹润滑脂减少磨损，就能实现长期可靠使用，安装使用时不需要额外的固定基础，只要放置在平整坚实的支撑面上即可投入作业，主体筒身作为主要的承载防护结构，将升降螺杆的非工作段包覆在内，既可以避免外界灰尘、碎屑进入螺纹配合面加剧磨损，也能对螺杆的升降行程起到限位作用，

　　防止螺杆旋出过量导致脱扣失效。在结构设计过程中，需要重点校核螺杆的压杆稳定性、螺纹牙的剪切与弯曲强度、底座的支撑抗压强度，确保在额定载荷下所有部件的应力都在材料许用应力范围内，同时要控制整体的外形尺寸，保证设备在具备足够顶升行程的前提下，最低收缩高度能适配狭小空间的顶升作业需求，摇柄的转动半径要避开周边障碍物的干涉范围，保证操作时手柄能整周顺畅转动，不会与周边设备或构件发生碰撞。
