压盖填料函密封组件结构设计

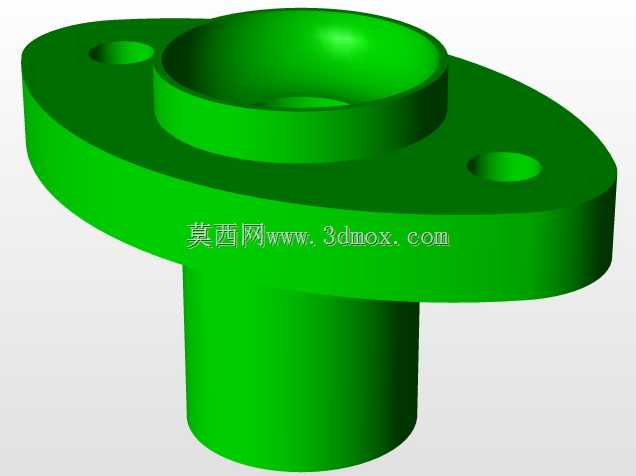

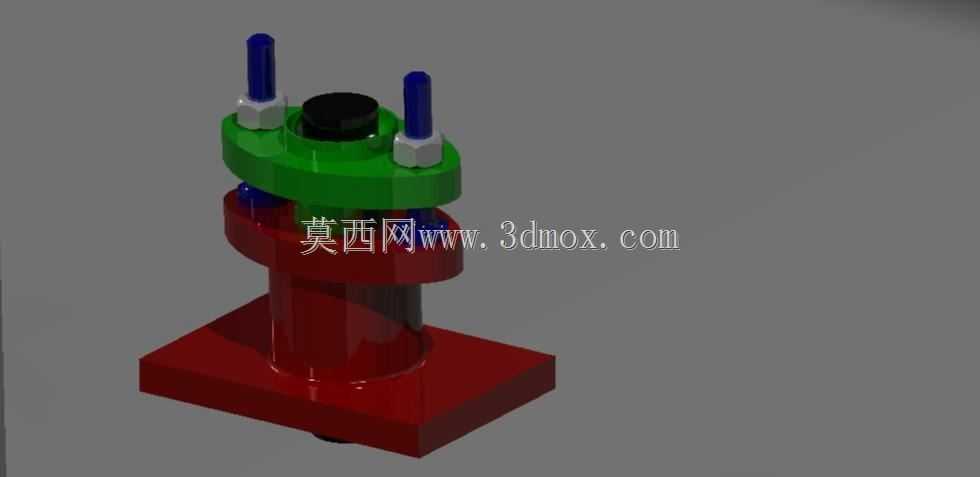

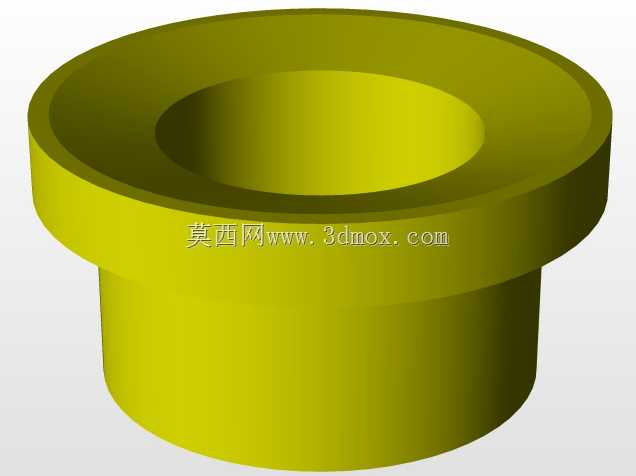

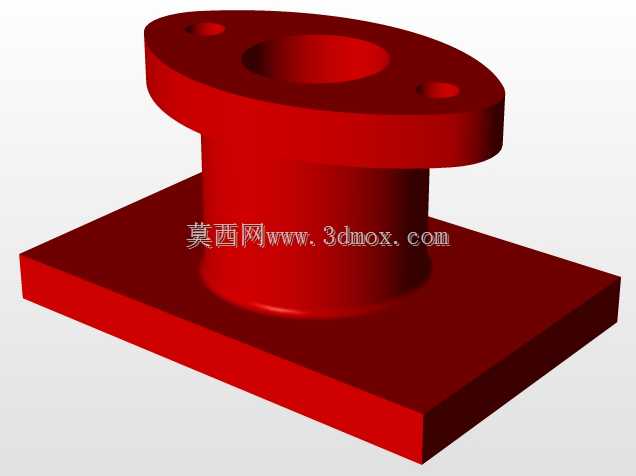

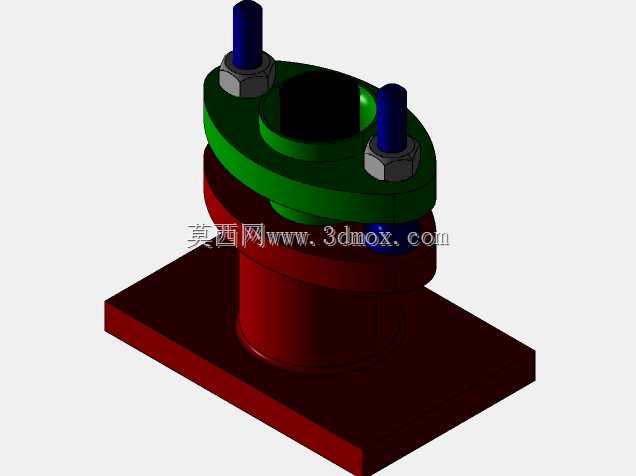

这套压盖填料函结构，是流体输送设备、反应类容器以及旋转动密封场景里的核心密封部件，日常在化工泵、搅拌釜、阀门阀杆位置都能见到同原理的结构应用，核心作用是阻断设备内部介质沿贯穿轴的间隙向外泄漏，同时阻挡外界杂质进入设备腔体。从结构组成来看，底部的方形安装基座是整个组件的承载基础，基座中心预留轴孔供贯穿轴穿过，基座上方的筒状结构是填料容纳腔，工作时会在腔内填充柔性密封填料，比如石墨盘根、聚四氟乙烯填料环这类适配不同介质工况的密封材料。上方的绿色压盖是实现密封压紧的核心施力部件，压盖两侧对称布置了带六角螺母的螺柱紧固件，通过对称拧紧螺母，压盖会沿轴向向下施压，将腔内的填料压实，让填料产生径向变形紧密贴合在轴表面和腔体内壁上，以此实现密封效果。设计这类结构的时候，首先要匹配对应安装位置的轴径尺寸，确定填料腔的内径、深度，通常填料填充的环数会根据工作压力调整，低压工况3-4环即可，中高压工况会适当增加环数并搭配填料环组合。压盖的内孔和轴之间要预留合理的间隙，既不能间隙过大导致填料被挤出，也不能间隙过小和轴产生摩擦磨损，两侧螺柱的安装孔位要和基座上的螺柱位置严格同轴，保证压盖下压时受力均匀，不会出现偏斜导致的密封失效。安装边界上，底部方形基座的尺寸要匹配设备端的安装法兰尺寸，预留的螺栓固定孔位要和设备端的孔位对应，保证组件安装后和设备端面贴合严密，不会出现端面泄漏。螺柱的长度要匹配压盖厚度、填料最大压缩量以及螺母的锁紧高度，避免出现螺纹啮合长度不足或者压盖无法压到额定压缩量的问题。实际应用中，这类填料函结构相比其他密封形式，优势在于结构简单、维护成本低，当填料磨损出现泄漏时，不需要完全拆解设备，只需要进一步拧紧两侧的螺母就能补偿填料的磨损量，当填料完全失效后也可以快速拆开压盖更换新的填料，非常适合工况稳定、需要长期连续运行的设备场景。建模过程中要重点保证各配合面的同轴度要求，压盖和填料腔的配合止口尺寸要控制合理公差，螺柱安装位置的对称度要符合设计要求，避免装配时出现干涉，同时要预留出扳手拧紧螺母的操作空间，保证后期维护操作的便利性。
