偏心轮组件Creo零件结构与装配设计

偏心类传动构件在自动化产线的间歇送进机构、冲压设备的行程调节模块、包装机械的往复驱动单元中应用极为广泛，这类构件的核心作用是将输入轴的连续回转运动，转化为从动件的往复直线运动或者特定轨迹的摆动，相比曲柄滑块结构，偏心轮组件在小行程高频往复工况下的运行稳定性更强，磨损速率更低，维护频次也更少。

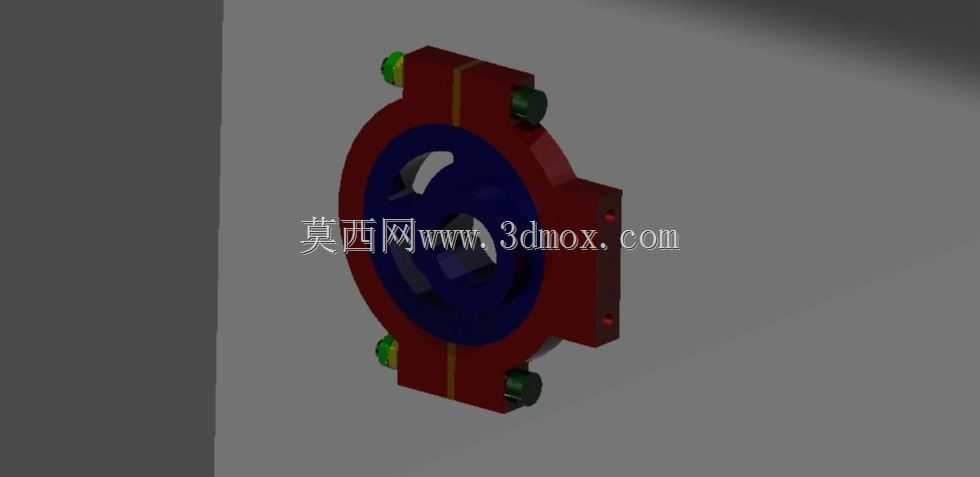

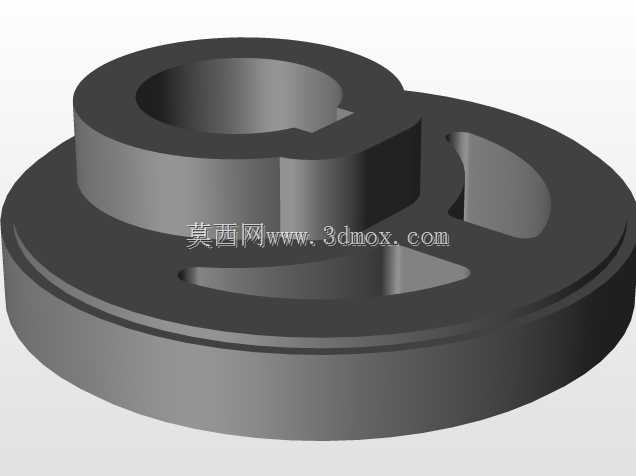

这套偏心构件的设计首先围绕安装边界展开，主体采用盘式偏心结构，中心基准孔与驱动轴采用过渡配合，保证扭矩传递的同轴度基础，偏心距根据从动件的行程需求做了参数化预留，设计阶段就考虑到不同行程需求下的快速改型，只需要调整偏心凸台的偏心距参数，不需要重构整体装配关系。主体轮盘的外缘做了环形减重槽，在保证结构刚性的前提下降低整体转动惯量，减少高速回转时的动不平衡量，轮盘周向均匀布置的四个安装凸台，用于装配导向滚轮组件，滚轮采用内嵌轴承的结构，与从动件的导槽做滚动接触，大幅降低接触摩擦损耗，避免滑动摩擦带来的发热与磨损问题。

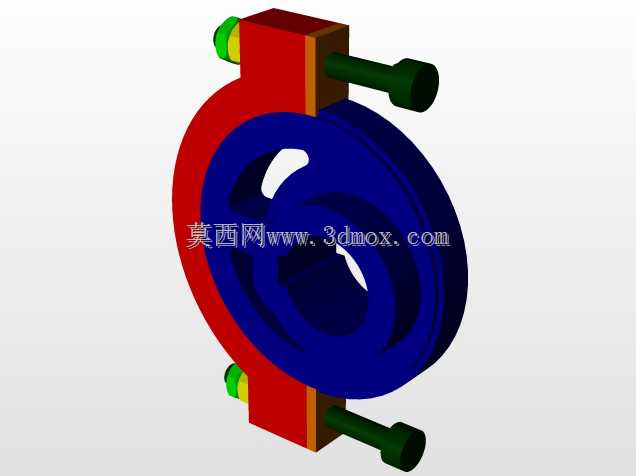

装配设计上采用分层定位逻辑，首先将偏心轮主体与驱动轴做轴向定位，通过轴肩与端盖的配合限制轴向窜动，周向采用平键传递扭矩，避免回转过程中的相对滑移；四个导向滚轮分别通过销轴固定在轮盘的安装凸台上，销轴与轮盘凸台采用过盈配合，滚轮与销轴之间预留轴承安装位，保证滚轮的自由回转；轮盘两侧设置的定位止口，用于和两侧的端盖配合，形成封闭的润滑腔，可填充润滑脂对滚轮轴承做长效润滑，减少日常维护的工作量。

从实际安装适配性来看，这套偏心组件的轴向安装尺寸做了紧凑化处理，可适配多数中小型往复驱动机构的安装空间，轮盘的最大回转半径经过校核，不会和周边的机架、护罩等构件发生运动干涉，安装孔位的位置度公差控制在0.02mm以内，保证装配后滚轮与从动导槽的接触间隙均匀，避免偏载带来的局部磨损加剧问题。设计过程中还对偏心轮的受力做了仿真校核，在额定载荷工况下，轮盘的最大应力集中在偏心凸台与主体的过渡位置，通过圆角过渡处理将应力集中系数降低到安全阈值以内，保证长期交变载荷下的结构强度，不会出现疲劳断裂的问题。这类偏心组件在实际选型替换时，只需要匹配驱动轴径、从动件行程以及安装法兰的孔位尺寸，即可快速完成适配，不需要对原有设备的结构做大幅改动，在非标自动化设备的改造、通用机械的易损件替换场景中具备很强的适配性。
