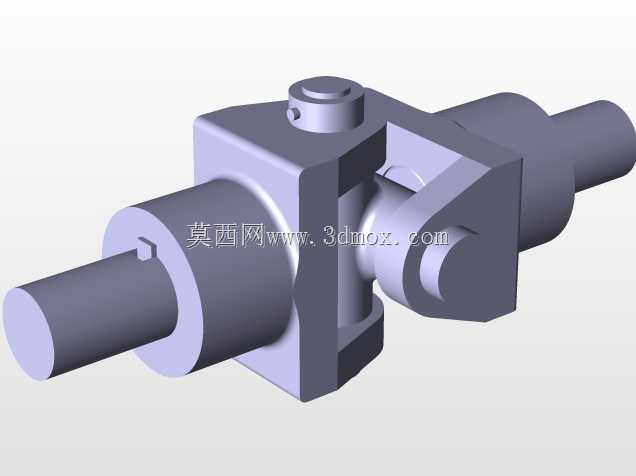

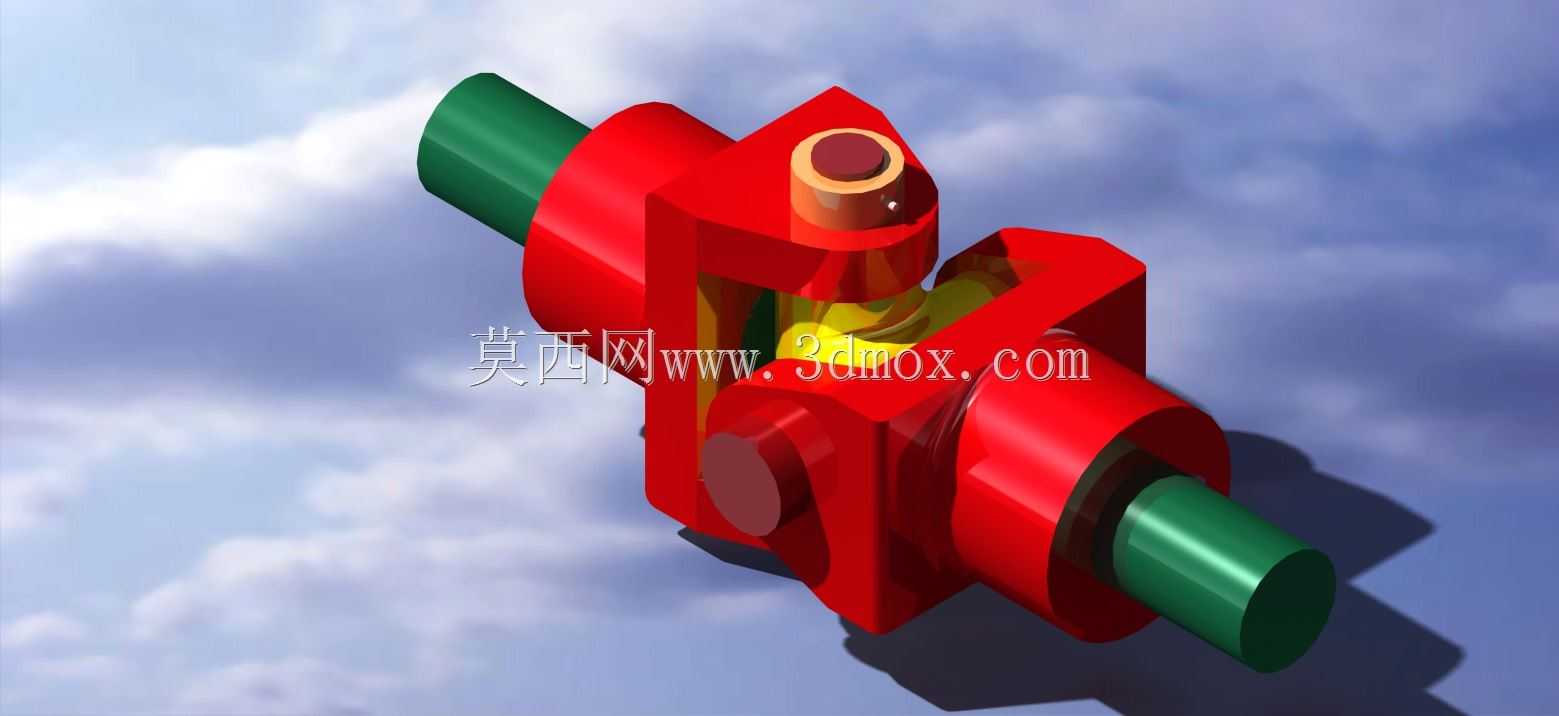

十字滑块式通用联轴器结构装配设计

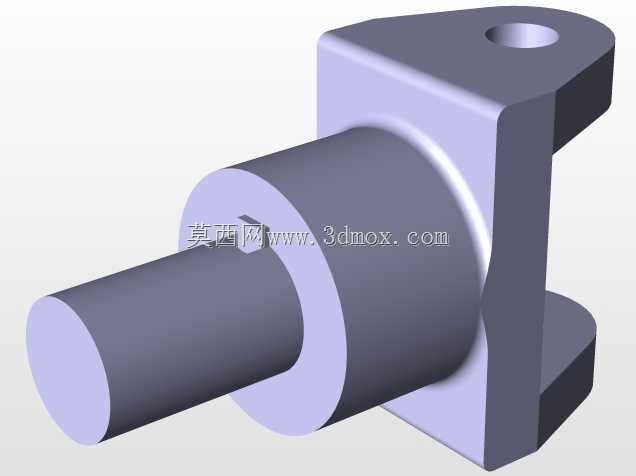

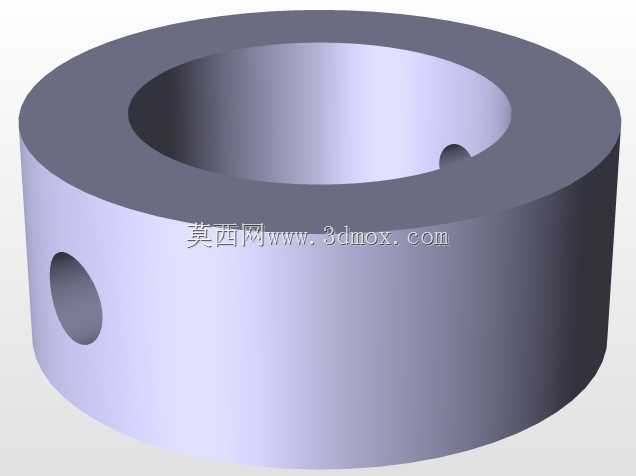

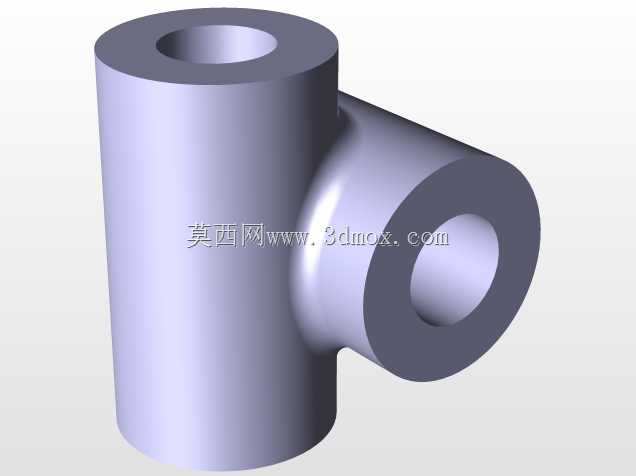

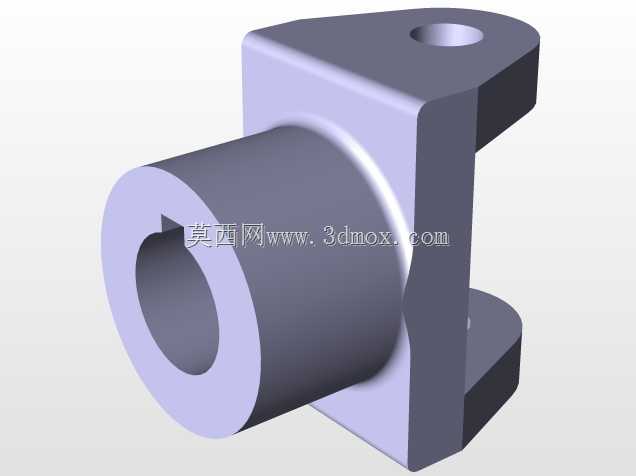

这类十字滑块结构的通用联轴器，主要应用在存在一定径向、角向安装偏差的两轴传动场景中，常见于轻工输送线、小型机床进给机构、通用泵组驱动端这类对同轴度公差容忍度有要求的传动链路里，区别于刚性凸缘联轴器对安装对中精度的严苛要求，这类结构可以通过中间滑块在两侧半联轴器的凹槽内的微量滑动，补偿两轴之间的安装偏移，避免轴系因强制对中产生额外的交变弯曲应力，延长轴承与轴件的服役寿命。从结构设计逻辑来看，两侧半联轴器分别与主动轴、从动轴通过轴孔配合加键连接实现周向固定，端部的锁紧结构可以避免轴件运转时从半联轴器中脱出，中间的十字滑块采用耐磨材质设计，与两侧半联轴器的卡槽保持合理的滑动间隙，既保证扭矩传递过程中无明显空程回差，又能在轴系出现偏移时提供足够的滑移补偿量。在安装边界的尺寸设计上，半联轴器的轴孔直径覆盖常规中小功率传动的常用轴径范围，联轴器的最大外径控制在合理区间，不会占用过多的径向安装空间，轴向总长度适配常规电机输出端与负载输入端的安装间距，不需要额外调整轴系的轴向位置即可完成装配。实际应用中，这类联轴器不需要额外的润滑维护，滑块与卡槽的接触面在低速运转工况下磨损速率极低，相比弹性套柱销联轴器不存在橡胶元件老化失效的问题，适合在常温、无强腐蚀的常规工业环境中长期使用。建模过程中需要重点保证两侧半联轴器卡槽的对称度公差，以及十字滑块凸榫与卡槽的配合尺寸精度，若配合间隙过大会导致传动过程中产生冲击噪音，间隙过小则会丧失偏移补偿能力，甚至出现运转卡滞的问题。同时要注意半联轴器轴孔的键槽位置与卡槽的相位关系，保证装配后两轴的扭矩传递路径受力均匀，避免单侧受力过大导致滑块偏磨。在轴系选型匹配时，需要根据传递的额定扭矩、最高运转转速、两轴的最大允许偏移量来确认联轴器的规格，避免选型过小导致过载断裂，或是选型过大造成安装空间浪费与成本提升。
