分体式套筒联轴器传动连接结构

项目分类:通用机械零部件 发布时间:2021-10-25 ID:339640
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构
  • 分体式套筒联轴器传动连接结构

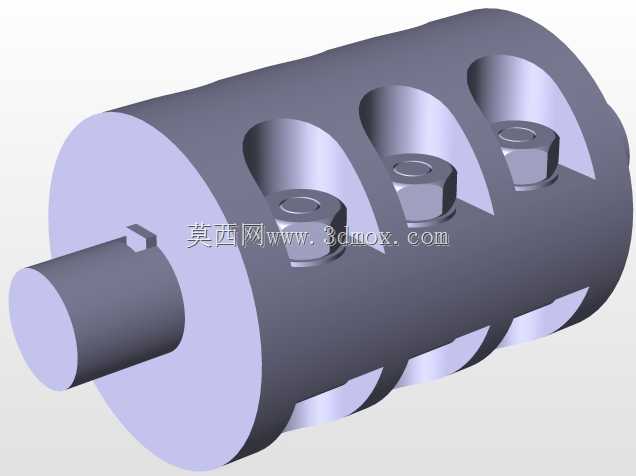

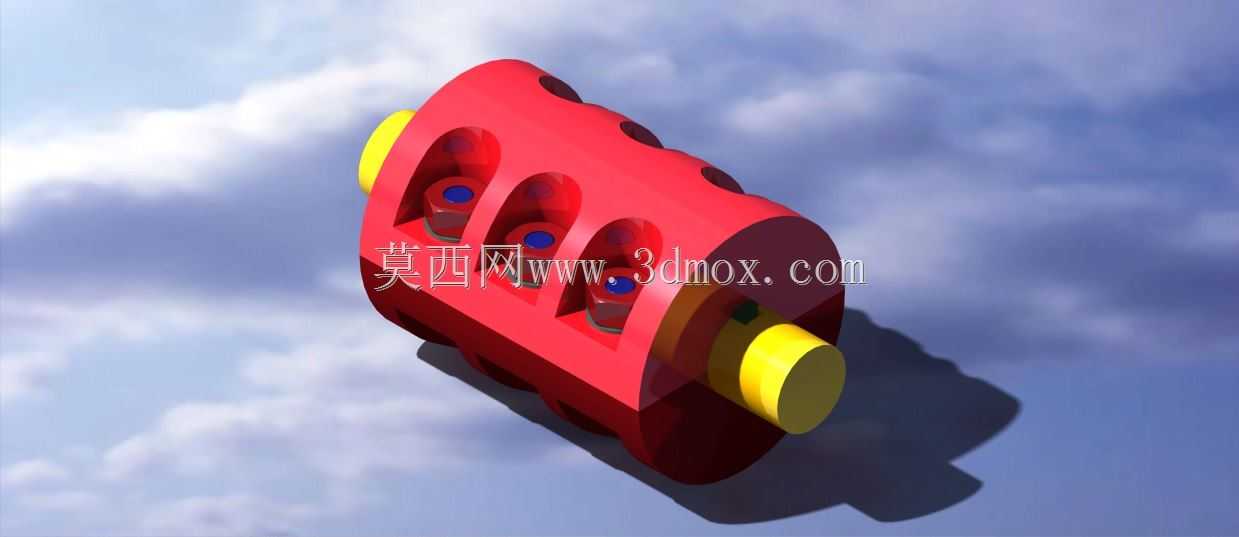

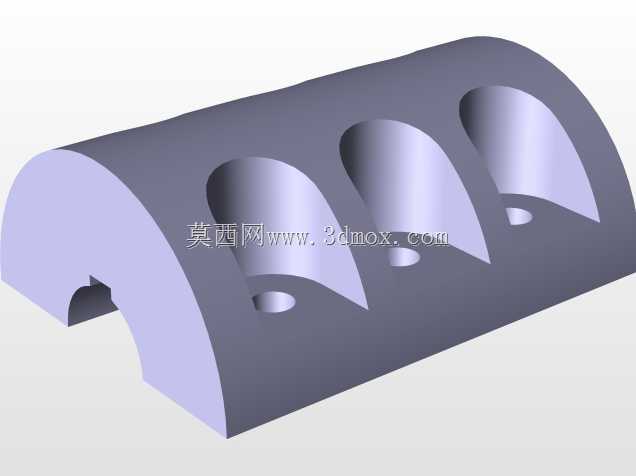

  这类分体式套筒联轴器多用于中小扭矩的两轴同轴传动场景,常见于轻工输送线、小型机床进给机构、非标自动化设备的动力传输环节,核心作用是补偿两轴安装时产生的微小径向、角向偏移,同时传递额定工况下的旋转扭矩,相比整体式套筒结构,分体设计无需轴向挪动两端的轴类部件即可完成装拆,大幅降低设备后期维护的拆装工作量,尤其适合两端轴已经完成轴承座、动力端固定的装配场景。从结构设计逻辑来看,主体采用对开式套筒结构,沿轴向剖分为两个半壳,合模后形成完整的轴孔容纳腔,两端轴孔与被连接轴采用间隙配合,装配时将两个半壳扣合在两端轴的对接位置,通过周向均匀布置的锁紧螺栓施加预紧力,依靠套筒内壁与轴表面的摩擦力、以及键槽配合的剪切力共同传递扭矩,

  避免传动过程中出现相对滑移。设计时需要重点匹配安装边界尺寸:套筒的总长度需要覆盖两端轴的插入深度,通常单端轴的插入长度不小于轴径的1.2倍,保证足够的接触面积传递扭矩;套筒的外径需要根据传递扭矩大小核算壁厚,避免受载时出现壳体变形;周向螺栓的数量与规格需要结合预紧力计算,确保合模后结合面无间隙,运转过程中不会出现螺栓松动导致的传动异响。结构上两端的轴伸端做了圆角过渡,减少装配时的磕碰划伤,套筒外表面做了等距的减重槽设计,在不降低整体结构强度的前提下减少自身重量,降低高速运转时的转动惯量,同时周向的凹槽也能起到一定的散热作用,避免长时间运转时摩擦热量堆积导致配合间隙变化。实际选型应用时,需要先核算传动系统的峰值扭矩,预留1.

  5-2倍的安全系数匹配对应规格的联轴器,同时要核对两端被连接轴的轴径尺寸、键槽规格与联轴器轴孔参数一致,安装时需要先调整两轴的同轴度,将径向偏移量控制在允许补偿范围内,再逐次对称拧紧周向的锁紧螺栓,避免单侧受力导致套筒偏磨,日常维护时只需定期检查螺栓预紧力即可,无需拆解两端的动力部件与执行部件,相比凸缘联轴器、弹性套柱销联轴器,这类结构的径向尺寸更小,适合安装空间局促的传动点位,且没有橡胶等易损件,在常温、无剧烈冲击的传动工况下使用寿命更长。
