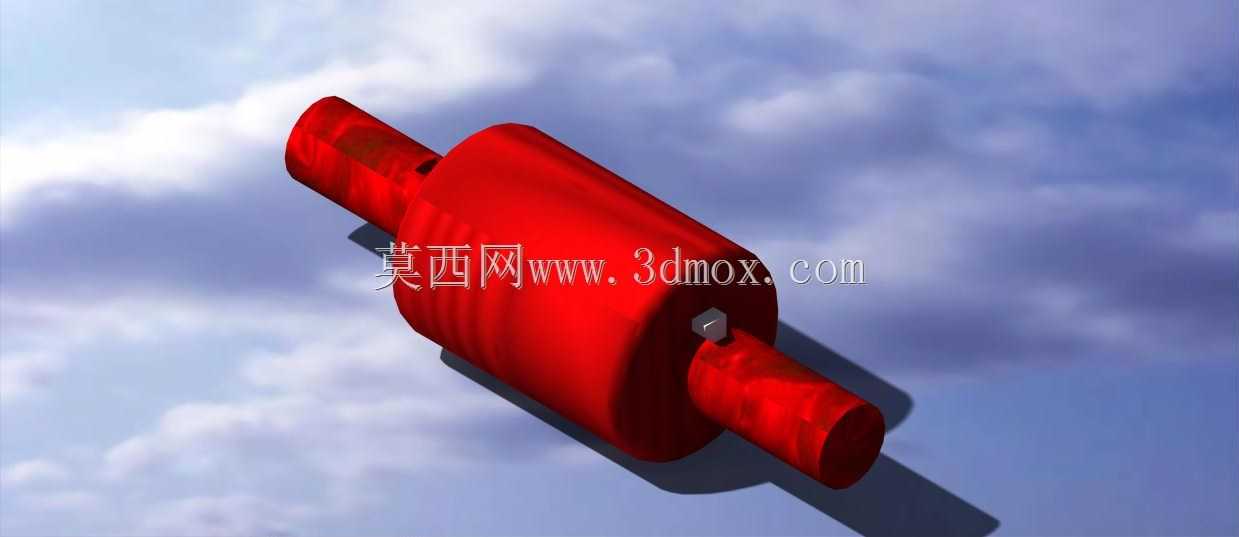

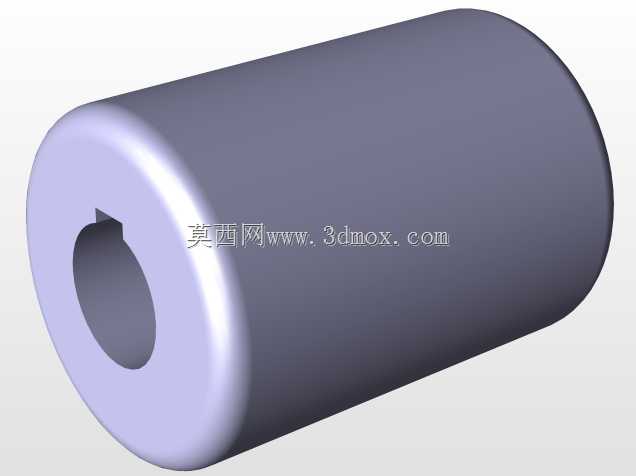

实心套筒联轴器机械传动结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:339641
  • 实心套筒联轴器机械传动结构设计
  • 实心套筒联轴器机械传动结构设计
  • 实心套筒联轴器机械传动结构设计
  • 实心套筒联轴器机械传动结构设计
  • 实心套筒联轴器机械传动结构设计

  在常规中小扭矩的传动系统布局里,这类实心套筒联轴器的应用场景覆盖范围极广,从普通轻工输送线的辊筒轴对接,到小型机床进给机构的动力轴衔接,再到农用小型机具的传动链路连接,都能见到这类结构的身影。它的核心用途是实现两根同轴布置轴段的刚性连接,将主动轴的旋转扭矩无相对滑动地传递到从动侧,相比其他挠性联轴器,它没有额外的缓冲弹性元件,结构刚性更强,传动同步精度更高,适合对传动比一致性要求高、两轴安装对中精度能得到保证的工况。从功能特性来看,实心套筒的整体结构没有拼接缝隙,自身抗扭截面系数更大,同等外径尺寸下能承受的额定扭矩比剖分式套筒联轴器高出近三成,同时套筒内壁与轴的配合面更长,配合面的压应力分布更均匀,长期运行下不容易出现配合面压溃、

  键槽变形的问题。设计这类结构的时候,首先要核算对接两轴的轴径公差,通常选用H7/k6的过渡配合,保证装配后轴与套筒之间不会出现径向晃动,键槽的位置要对应两轴端的键槽加工基准,装配时套筒套入两轴的深度要保持对称,避免单侧轴段插入过短导致应力集中。套筒的外径尺寸要根据传递的最大扭矩核算,保证在1.5倍过载扭矩下套筒本体不会出现扭转变形,同时套筒的总长度要控制在合理范围,过长的套筒会增加自身转动惯量,对启动频繁的传动工况不够友好,过短则会导致配合面压应力过大,缩短使用寿命。安装边界方面,这类联轴器要求两轴的径向偏移量不超过0.05mm,角向偏移不超过0.03°,安装时需要先将两轴调整到同轴度要求范围内,再将套筒从一侧轴端滑移到对接位置,

  打入平键完成周向固定,部分需要轴向定位的场景还会在套筒侧壁加装紧定螺钉,抵紧轴面防止套筒轴向窜动。实际选型应用时,还要注意传动链路的工作转速,这类刚性套筒联轴器的动平衡精度较低,不适合转速超过1500r/min的高速传动场景,高速工况下容易因为微小的偏心产生振动,损坏两端的支撑轴承。另外,套筒的外圆表面在加工时要保证同轴度,避免自身质量偏心带来的附加动载荷,键槽的加工要对称于套筒的中心轴线,防止装配后出现应力偏载。在一些有腐蚀环境的应用场景,套筒的材质可以选用不锈钢,常规工况下45号钢调质处理即可满足强度要求,表面做发黑处理就能起到基础的防锈作用。
