Knukle转向节接头机械结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:339646

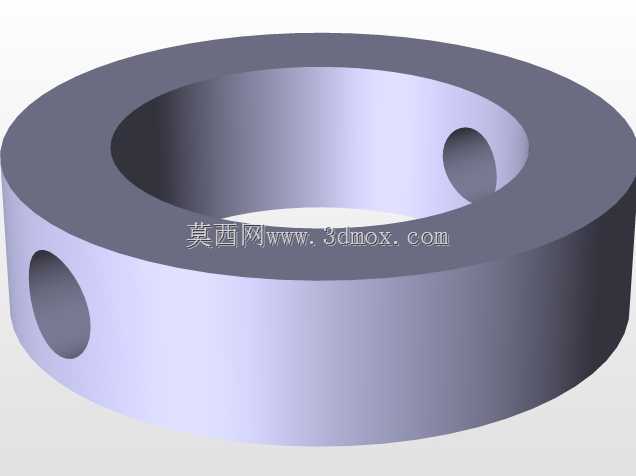

  • Knukle转向节接头机械结构设计
  • Knukle转向节接头机械结构设计
  • Knukle转向节接头机械结构设计
  • Knukle转向节接头机械结构设计
  • Knukle转向节接头机械结构设计
  • Knukle转向节接头机械结构设计
  • Knukle转向节接头机械结构设计

  这类Knukle接头本质是传动链路里的铰接承载部件,在行走类机械的转向系统、工业设备的铰接连杆机构中都有广泛应用,核心作用是在两个存在相对摆动角度的传动部件之间传递扭矩与载荷,同时补偿装配、运行过程中产生的角度偏移,避免刚性连接带来的应力集中问题。

  从实际使用场景来看,这类接头常出现在需要往复摆动、角度补偿的传动位置,比如转向机构中连接拉杆与转向臂的铰接点,或是重载连杆机构中跨距存在小幅偏差的连接位,运行过程中需要同时承受径向载荷、轴向冲击以及周期性的摆动摩擦力,因此结构设计上必须兼顾强度与铰接灵活性。

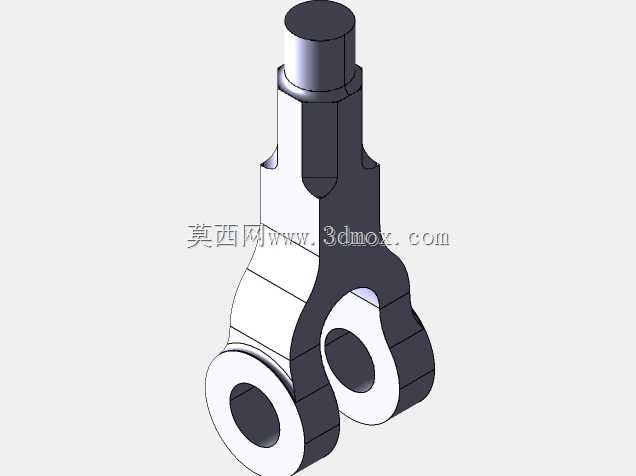

  设计过程中首先要明确安装边界,两端的轴段直径需要匹配对应安装孔的公差带,通常采用过渡配合保证连接无旷量,轴段的长度要适配连接件的厚度,预留足够的卡簧或锁紧螺母安装空间,避免装配后出现轴向窜动。中间的铰接主体部分采用对称式的凸耳结构,中间的销孔需要与铰接销轴采用间隙配合,保证摆动过程中无卡滞,销孔的位置度公差需要严格控制,否则会导致装配后出现别劲、磨损加剧的问题。

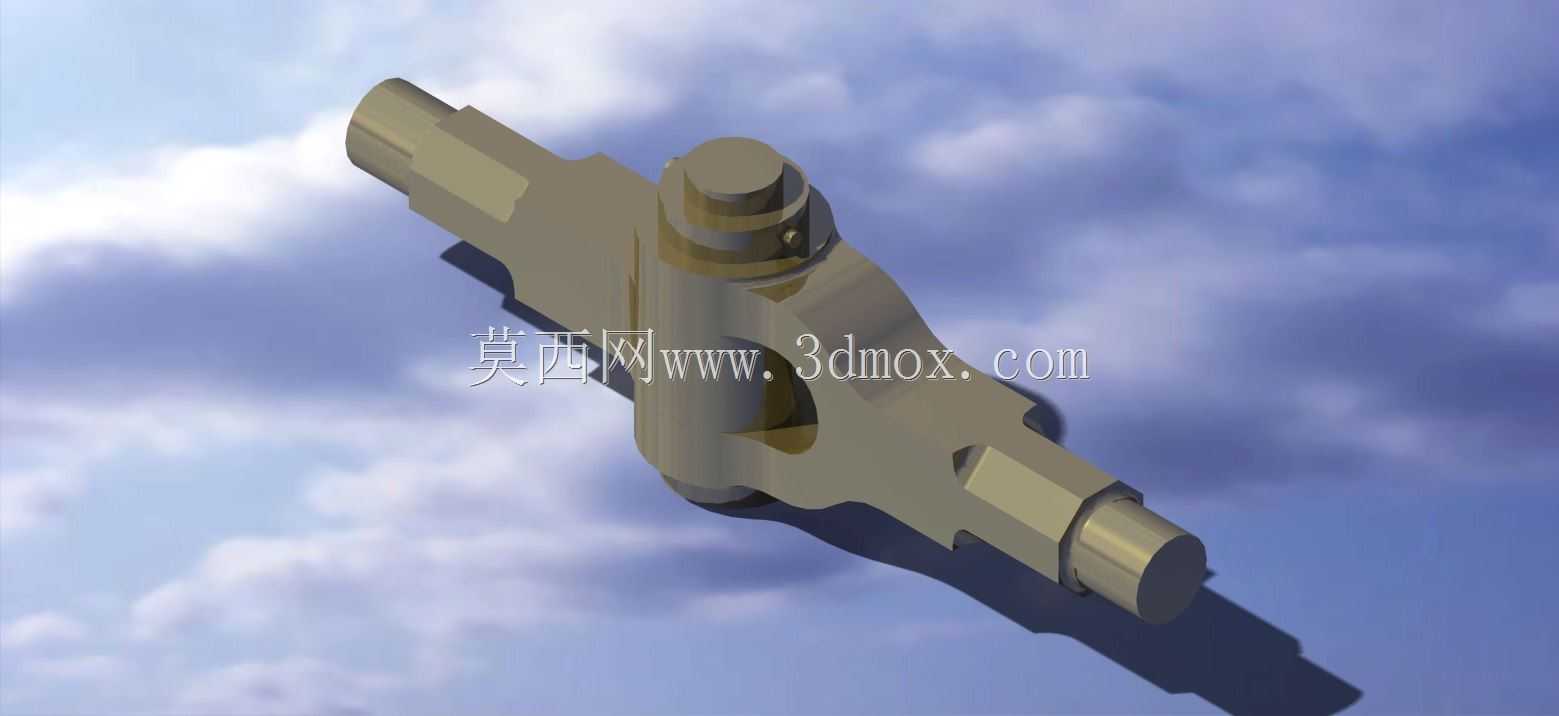

  外形上整体采用轴对称结构,主体部分做了圆弧过渡处理,避免直角位置的应力集中,在载荷传递的路径上做了局部加厚,非承载区域做了适当的挖减,在保证整体强度满足额定载荷要求的前提下,尽可能降低零件自身重量,减少运动过程中的惯性冲击。两端的轴段加工有定位平面,方便装配时的扭矩传递,也能防止连接件与轴头之间出现相对转动。

  建模过程中需要重点关注铰接部位的配合间隙,销孔与销轴的间隙通常控制在0.02-0.05mm之间,既要保证摆动灵活,又不能因为间隙过大导致运行过程中出现冲击异响。同时要校核整体结构的强度,在最大额定载荷下,主体铰接部位的最大应力不能超过材料的屈服强度,疲劳安全系数需要满足对应工况的使用要求,避免长期交变载荷下出现断裂失效。

  这类零件的安装需要保证两端轴段的同轴度,以及中间销孔轴线与两端轴段轴线的垂直度,否则会导致传动过程中出现附加弯矩,加速零件磨损,降低整体机构的使用寿命。在实际选型替换时,除了核对安装尺寸,还要确认额定承载能力与摆动角度范围是否匹配工况需求,避免小载荷零件用在重载位置引发安全隐患。
