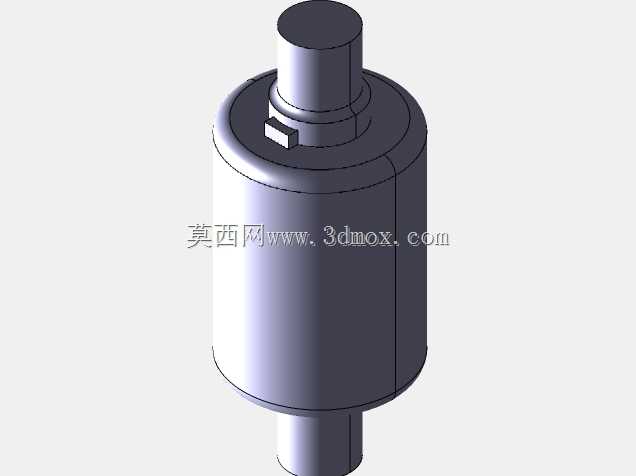

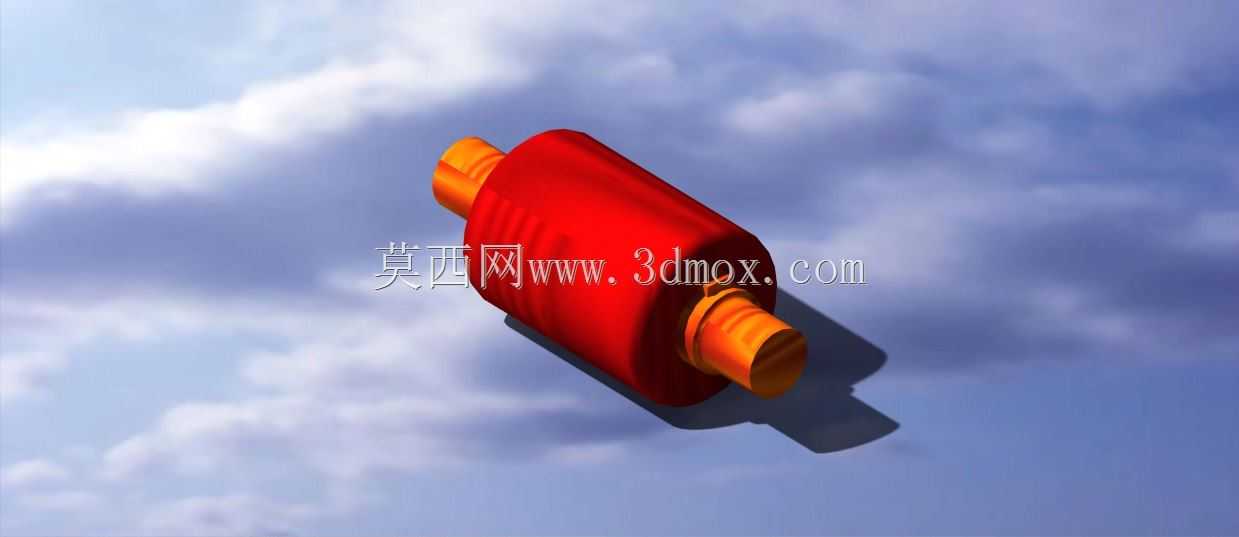

半重叠套筒式联轴器结构设计方案

项目分类:3D模型 发布时间:2021-10-25 ID:339647
  • 半重叠套筒式联轴器结构设计方案
  • 半重叠套筒式联轴器结构设计方案
  • 半重叠套筒式联轴器结构设计方案
  • 半重叠套筒式联轴器结构设计方案
  • 半重叠套筒式联轴器结构设计方案

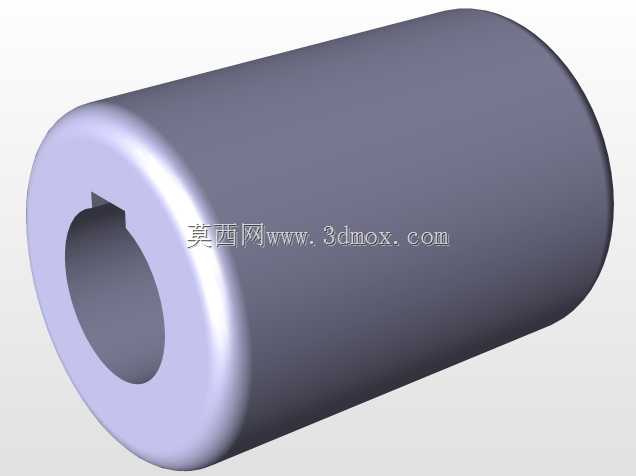

在常规中小功率传动轴系布局中,半重叠套筒联轴器常被应用在同轴度要求较高、安装空间轴向受限的传动场景里,比如轻工输送线的辊筒驱动端、小型风机的电机与叶轮连接段、实验室小型试验台的动力输出衔接位置,这类场景普遍没有大的径向偏移补偿需求,更看重连接结构的紧凑性与传动过程的刚性。这类联轴器的核心功能是实现两根同轴布置轴的刚性连接,传递额定范围内的工作扭矩,相比凸缘联轴器,它不需要额外的连接螺栓组,依靠套筒与轴的配合以及键连接实现扭矩传递,半重叠的结构设计能够在保证连接强度的前提下,缩短整体轴向占用尺寸,给两端设备的安装预留更多调整空间。从设计逻辑来看,做这类结构首先要核算两端被连接轴的轴径公差,套筒内孔与轴的配合一般选过渡配合,保证装配后不会出现松旷,同时要根据传递的额定扭矩计算键的截面尺寸与有效长度,避免键侧出现挤压失效。套筒的外圆尺寸需要结合轴径做等强度设计,壁厚不能过薄否则会出现套筒扭转变形,也不能过厚徒增转动惯量,对于转速偏高的应用场景,还要做简单的动平衡校核,避免高速转动时出现额外振动。半重叠的结构特征,是套筒两端的套接长度不做等长设计,根据两端轴的支撑位置调整套接深度,避开轴端的应力集中区域,同时让套筒的受力分布更均匀,不会出现某一端应力集中导致的疲劳断裂。安装边界方面,这类联轴器要求两端轴的轴向窜动量控制在极小范围内,装配时需要先将套筒预套入其中一端轴,待两端轴调整到同轴度符合要求后,再将套筒滑移到中间连接位置,打入平键完成轴向固定,部分需要频繁拆装的场景会在套筒上加装紧定螺钉做辅助固定,但紧定螺钉的位置要避开键槽所在的截面,避免削弱套筒的整体强度。实际应用中,这类结构不适合用在有频繁正反转、冲击载荷大的传动场景,因为刚性连接没有缓冲能力,冲击载荷会直接作用在键与套筒的配合面上,长期运行容易出现键槽崩裂、套筒变形的问题,选型时要结合实际工况的载荷特性做匹配,不能只看额定扭矩参数。建模过程中要重点关注键槽的位置公差,两端键槽的周向相位要保持一致,避免装配时出现轴的相位偏差,套筒两端的内孔倒角要做足够大的引入角,方便装配时顺利套入轴端,不会刮伤轴的配合表面,外圆的过渡圆角也要做圆滑处理,减少应力集中点。
