压盖填料函密封组件结构设计

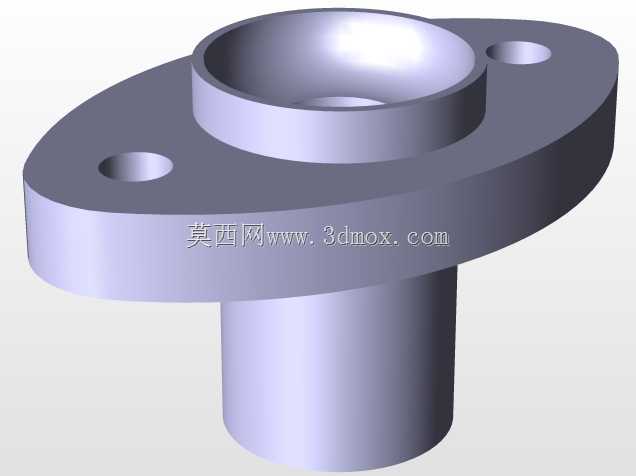

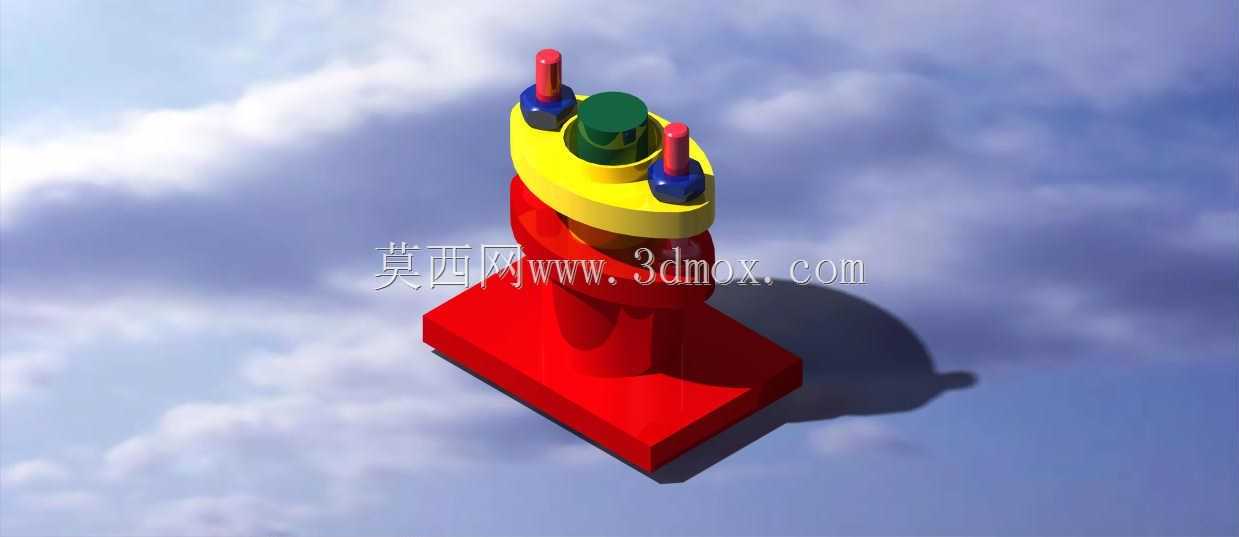

　　在流体输送管路、泵阀设备的动密封与静密封场景中，压盖填料函是承担介质防泄漏功能的核心部件，这类结构广泛应用于化工管路、给排水系统、泵类传动轴密封、阀杆密封等工况，其密封性能直接决定整套设备的运行可靠性，一旦出现密封失效，轻则引发介质跑冒滴漏，重则导致系统压力失衡、生产中断甚至安全隐患。这套压盖填料函采用分体式组合结构，底部为带安装孔的方形基座，基座上方衔接承托填料的函体段，中部设置环形压盖结构，通过周向均匀布置的紧固件实现填料的压紧调节，顶部预留多组注油或紧固件安装位，可适配不同填料填充量的密封需求。从设计逻辑来看，该结构优先考虑填料的受力均匀性，压盖与填料接触的端面做了平行度公差约束，避免单侧压紧导致的填料偏磨，

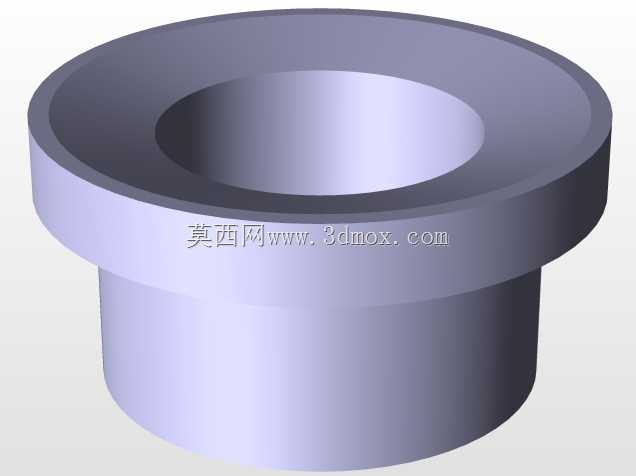

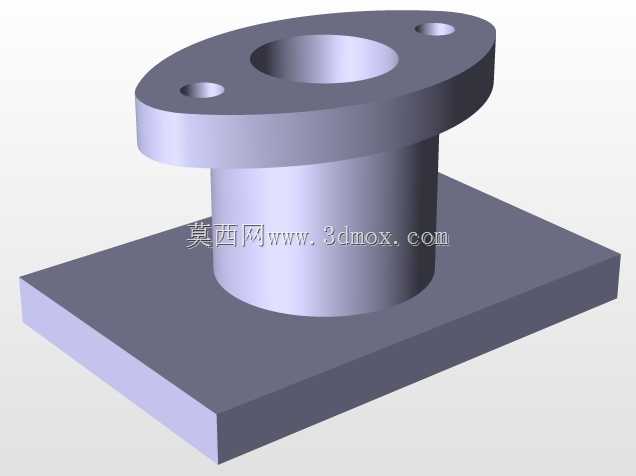

　　基座的方形安装面设置了四个沉头安装位，可直接通过螺栓固定在设备的密封腔端面，安装边界的孔位间距与函体内径做了匹配设计，确保安装后函体内腔与设备的过杆/过孔轴线完全同轴，避免偏心引发的密封件偏载磨损。实际使用过程中，填料函内部可填充柔性石墨、聚四氟乙烯、芳纶编织等不同材质的填料，通过调整顶部压盖的压紧力，适配不同压力等级、不同介质特性的密封场景，当填料出现磨损导致密封性能下降时，无需拆解整套管路或设备，仅需逐步拧紧压盖的紧固件即可补偿填料的磨损量，延长密封组件的维护周期。结构外形上，基座的方形轮廓相比圆形安装座具备更好的抗扭转能力，在设备运行产生振动的工况下，不易出现安装螺栓松动的问题，中部的环形压盖做了加厚处理，

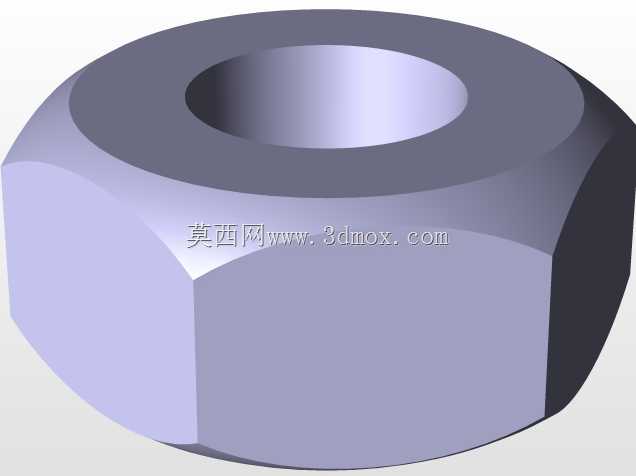

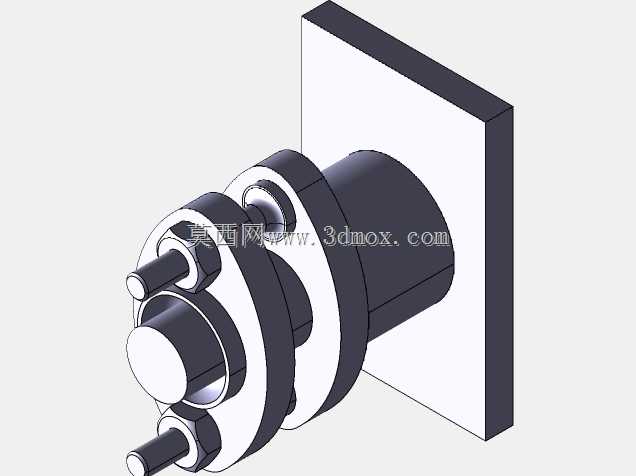

　　可承受较大的压紧力而不产生形变，顶部的三个凸起安装位分别对应注油嘴与紧固件的安装位置，注油通道直接连通填料腔，可在设备运行状态下补充密封润滑脂，降低填料与运动杆件之间的摩擦阻力，减少填料的磨损速率。整套结构的各零部件之间采用间隙配合设计，压盖与函体内壁的配合间隙控制在合理范围，既保证压盖可顺畅轴向移动调节压紧力，又避免间隙过大导致填料被挤压溢出，各棱角位置均做了工艺倒角处理，既避免安装过程中划伤填料，也能减少装配时的应力集中问题。在三维建模过程中，各零件的装配约束完全匹配实际装配逻辑，紧固件的螺纹长度、沉孔深度都做了对应匹配，可直接用于工程出图、装配工艺模拟以及密封性能的有限元分析参考，也可作为同类密封结构设计的参考原型，根据实际工况的通径、压力参数调整尺寸后直接应用到对应设备中。
