无防护型法兰联轴器结构设计装配方案

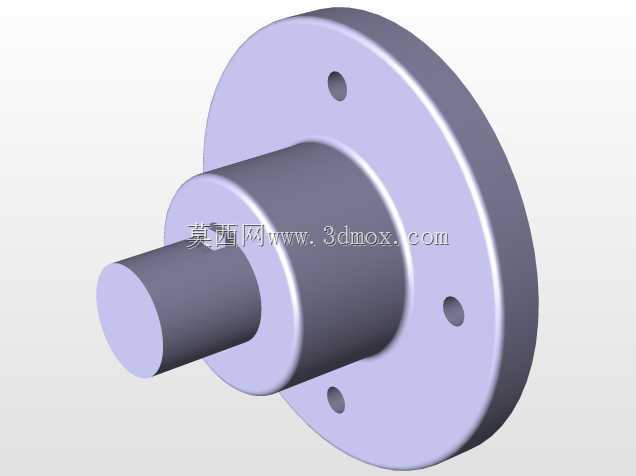

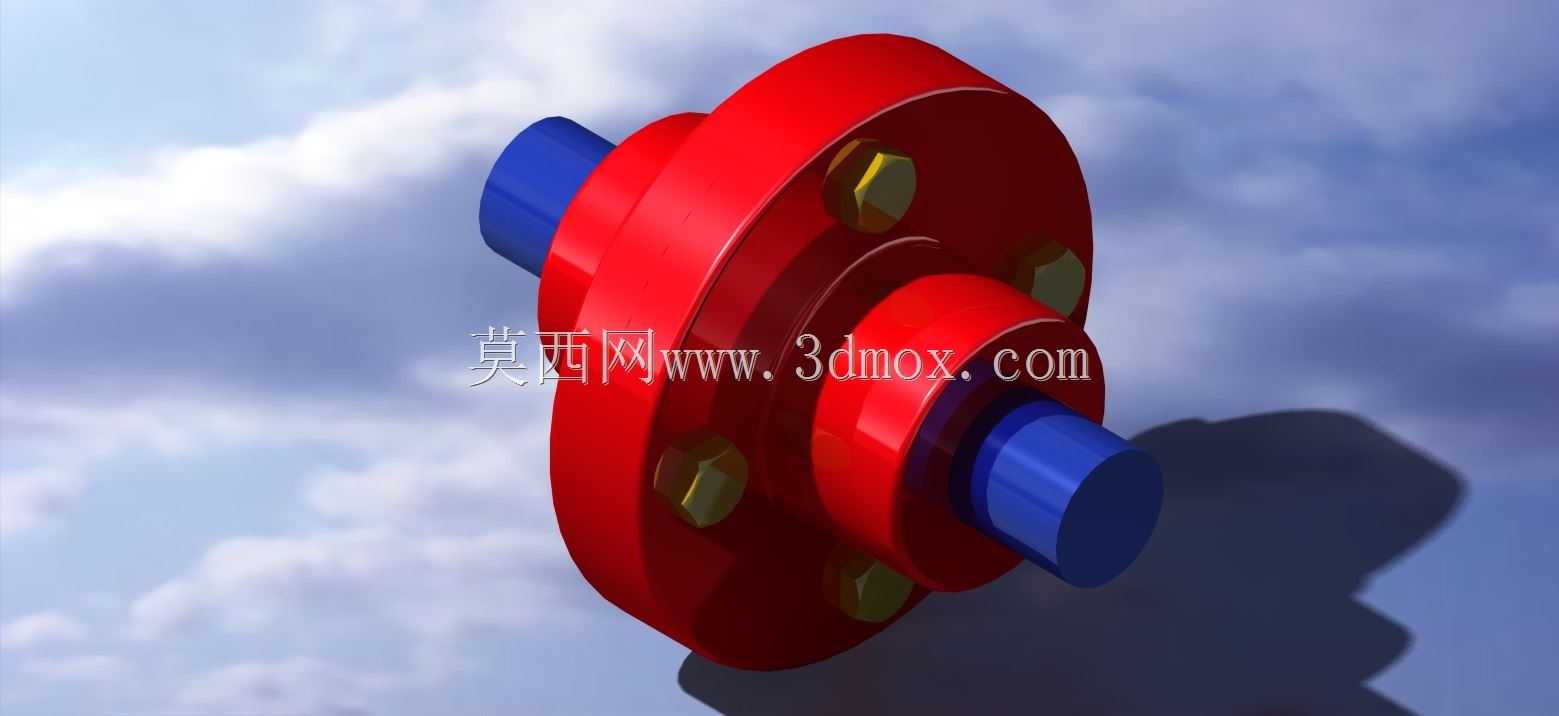

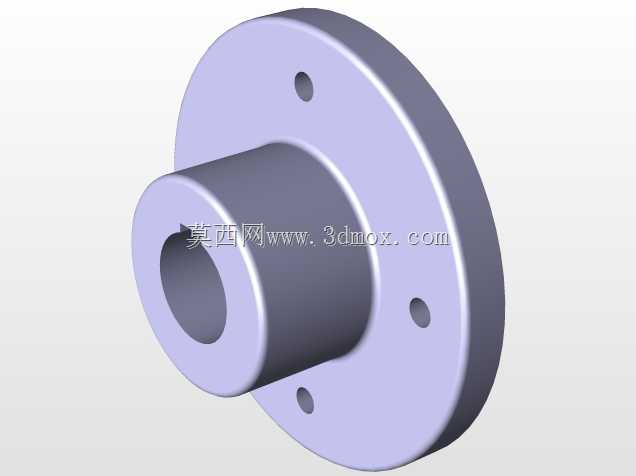

在常规工业传动场景中，这类无防护结构的法兰联轴器多用于中低速、载荷平稳的轴系对接工况，常见于小型输送机驱动端、普通机床进给轴、中小型水泵动力输出端这类对传动精度要求适中、无频繁正反转冲击的设备位置，核心作用是实现两根同轴布置传动轴的刚性连接，同步传递旋转扭矩，相比带缓冲垫的弹性联轴器，它不存在弹性元件老化失效的问题，长期运行的扭矩传递损耗更低，对中精度保持性更好。从结构设计逻辑来看，整个组件由两个带凸缘的半联轴器、配套的锁紧螺栓、防松螺母组成，两个半联轴器分别通过轴孔与主动轴、从动轴配合，依靠键连接实现轴与半联轴器的周向固定，再通过沿法兰圆周均布的螺栓组将两个半联轴器锁紧为整体，扭矩通过法兰结合面的摩擦力以及螺栓的剪切力共同传递，设计时螺栓的数量、公称直径需要匹配额定传递扭矩核算，均布的排布方式能保证法兰圆周受力均匀，避免局部应力集中导致的法兰盘变形。在安装边界上，这类联轴器的轴向尺寸相对紧凑，径向尺寸随额定扭矩提升同比增大，安装时需要先将两个半联轴器分别热装或者压装到对应轴端，保证轴肩与半联轴器端面贴合到位，调整两轴的同轴度误差在允许范围内后，再逐次对角拧紧法兰螺栓，避免因单侧锁紧导致法兰面偏斜，运行中出现异常振动。需要注意的是，因为没有外置防护壳，这类联轴器不适合用在人员容易触碰的外露传动位置，也不适合有大量粉尘、碎屑飞溅的工况，防止异物卡入螺栓间隙造成运行卡滞，日常巡检时需要重点检查螺栓的预紧力是否衰减，法兰结合面是否出现错位偏移，一旦发现同轴度超差需要及时停机重新对中，避免长期偏载导致轴系弯曲或者轴承过早损坏。建模过程中需要重点保证法兰端面与轴孔的垂直度公差，螺栓孔的位置度公差，确保两个半联轴器装配时能够完全贴合，螺栓能够顺利穿入孔位，不会出现别劲的情况，轴孔的键槽尺寸需要与对应轴的键宽匹配，保证配合间隙在设计要求范围内，避免运行中出现键连接松动的问题。
